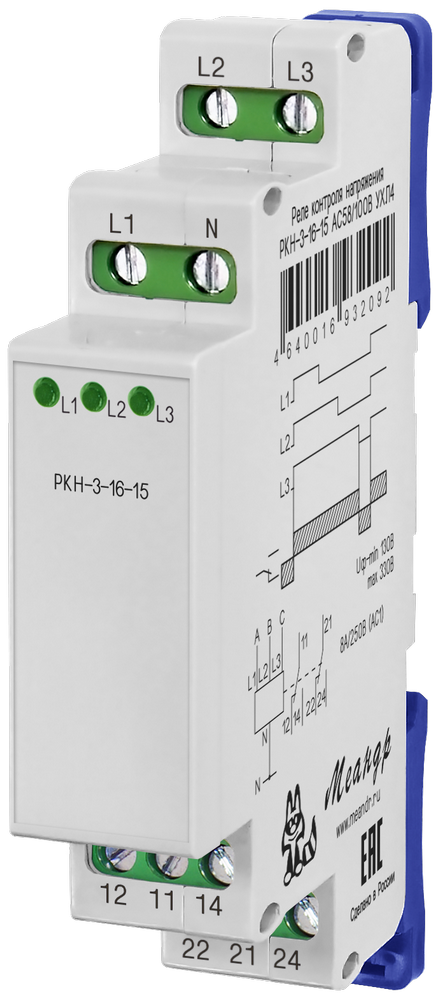

Реле контроля трёхфазного напряжения РКН-3-16-15
Реле контроля трёхфазного напряжения РКН-3-16-15
1 503.00

Реле контроля трёхфазного напряжения РКН-3-16-15

4640016932092
+

Минимальное количество для товара "Реле контроля трёхфазного напряжения РКН-3-16-15" 1.

Бренд
МЕАНДР
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы
Максимальная коммутируемая мощность (DC30В), не более
240Вт
Максимальная коммутируемая мощность (АС1 250В), не более
2000Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное допустимое напряжение
75В
Максимальное коммутируемое напряжение (AC1)
400В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
8
Максимальный коммутируемый ток (DC), А
8
Масса брутто, не более
0.081кг
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение включения реле (при наличии одной фазы), не более
AC50В
Напряжение выключения реле (при наличии одной фазы), не более
AC35В
Напряжение питания
AC58В/AC100B
Номинальное напряжение
AC58В
Относительная влажность воздуха
до 80% (при 25°С)
Полное наименование
Реле РКН-3-16-15 AC58В/AC100B УХЛ4
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
4Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70

Руководство по эксплутации (rkn-3-16-15-v08.pdf, 343 Kb) [Скачать]

3d модель (rkn-3-16-15.zip, 1,263 Kb) [Скачать]
