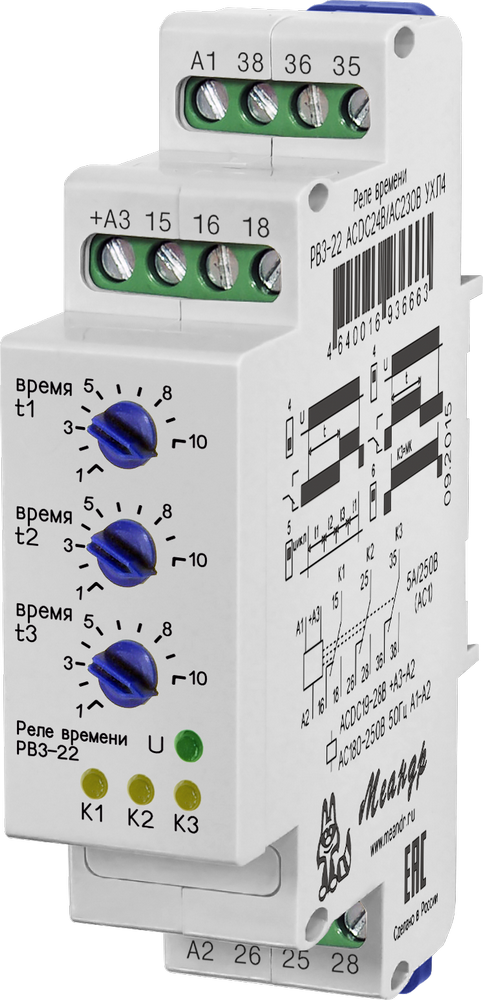

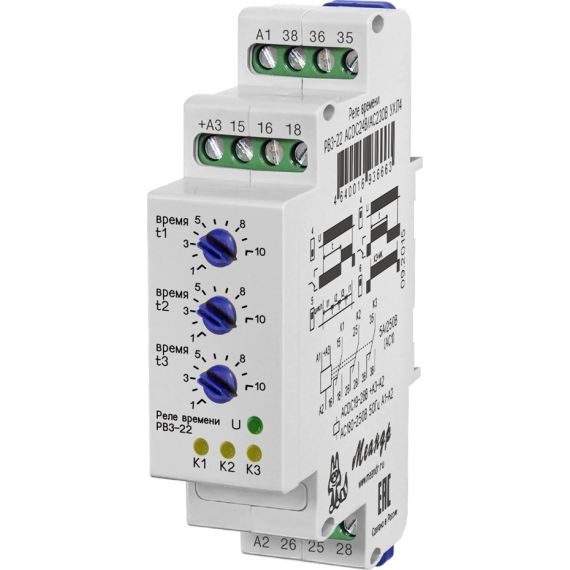

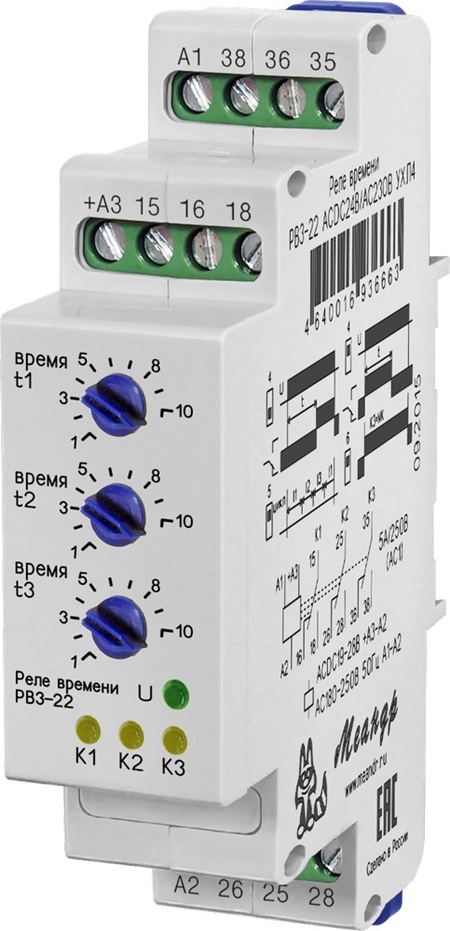

Реле времени трёхцепное РВ3-22

Написать отзыв

2 917.00 ₽

В корзину

Реле времени трёхцепное РВ3-22

КОД:

4640016936663

Написать отзыв

2 917.00 ₽

(Включая налог)

Доступность: 258 шт.

Климатическое исполнение:

Напряжение питания:

Полное наименование:

+ −

Минимальное количество для товара "Реле времени трёхцепное РВ3-22" 1.

Список вариантов товара

Колоночное заполнение

Сортировать по Цена	Сортировать по Доступность	Сортировать по КОД	Сортировать по Климатическое исполнение	Сортировать по Напряжение питания	Сортировать по Полное наименование
4 139.00 ₽ (Включая налог)	Доступность: 44 шт. + −	4640016936670	Климатическое исполнение: УХЛ2	Напряжение питания: ACDC24B/AC230B	Полное наименование: Реле РВ3-22 ACDC24B/AC230B УХЛ2
2 917.00 ₽ (Включая налог)	Доступность: 258 шт. + −	4640016936663	Климатическое исполнение: УХЛ4	Напряжение питания: ACDC24B/AC230B	Полное наименование: Реле РВ3-22 ACDC24B/AC230B УХЛ4

Характеристики
Прикрепленные файлы
Отзывы

Бренд

МЕАНДР

Время готовности, не более

0.15с

Время повторной готовности, не более

0.1с

Габаритные размеры

22х93х62 мм

Гарантия производителя

2 года

Диапазон рабочих температур, °C (по исполнениям)

-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)

Диапазоны выдержки времени

1-10с, 3-30с, 10-100с, 1-10мин, 3-30мин, 10-100мин, 1-10ч, 3-30ч

Климатическое исполнение

УХЛ4

Климатическое исполнение ГОСТ 15150-69 (по исполнениям)

УХЛ4, УХЛ2

Количество и тип контактов

3 переключающие группы

Максимальная коммутируемая мощность (DC30В), не более

150Вт

Максимальная коммутируемая мощность (АС1 250В), не более

1250Вт

Максимальная коммутируемая мощность (АС3 250В), не более

500Вт

Максимальная механическая износостойкость контактов, не менее

10000000 циклов

Максимальная электрическая износостойкость контактов, не менее

100000 циклов (цикл Вкл. 1с / Выкл. 9с)

Максимальное коммутируемое напряжение (AC1)

400В

Максимальное коммутируемое напряжение (DC)

30В

Максимальное напряжение между цепями питания и контактами реле

AC2000В (50Гц - 1мин)

Максимальный коммутируемый ток (AC1 активная, резистивная), А

Максимальный коммутируемый ток (AC3 индуктивная, реактивная), А

1.2

Максимальный коммутируемый ток (DC), А

Масса брутто, не более

0.1кг

Момент затяжки винтового соединения клеммы, не более

0.4Н*м (шлицевая отвёртка 0.6*3.5мм)

Напряжение питания

ACDC24B/AC230B

Номинальное напряжение питания (по исполнениям)

ACDC24В/AC230В ±10%

Основные диаграммы работы

1, 2, цикл, МК

Относительная влажность воздуха

до 80% (при 25°С)

Погрешность отсчёта выдержки времени, не более

Погрешность установки выдержки времени, не более

10%

Полное наименование

Реле РВ3-22 ACDC24B/AC230B УХЛ4

Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ / 5кГц)

Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)

Потребляемая мощность, не более

2Вт

Производитель

МЕАНДР

Рабочее положение в пространстве

произвольное

Режим работы

круглосуточный

Сечение подключаемых проводов

0.35-2.5мм²

Срок службы

10 лет

Степень загрязнения в соответствии с ГОСТ 9920-89

Степень защиты по корпусу / по клеммам по ГОСТ 14254-96

IP40 / IP20

Температура хранения, °С

-40 - +70

Руководство по эксплутации (rv3-22-v10.pdf, 362 Kb) [Скачать]

Руководство по эксплутации (rv3-22-v09.pdf, 363 Kb) [Скачать]

3d модель (rv3-22.zip, 8,604 Kb) [Скачать]
