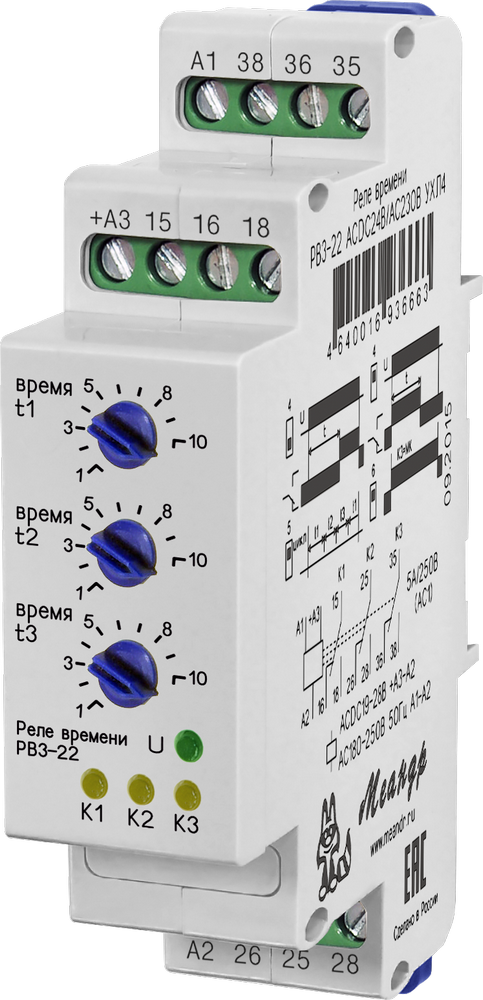

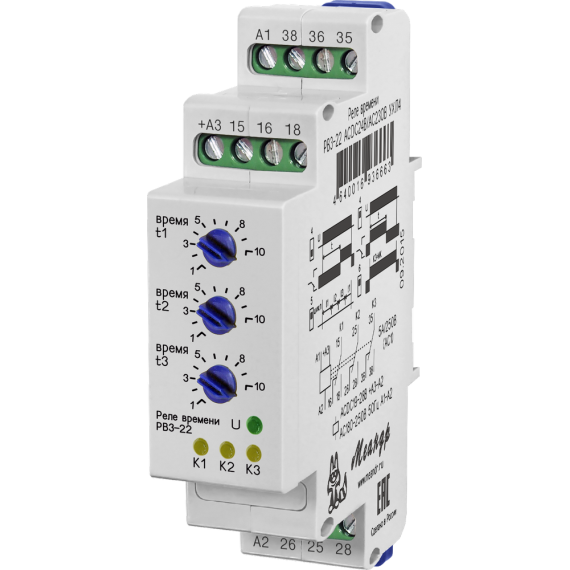

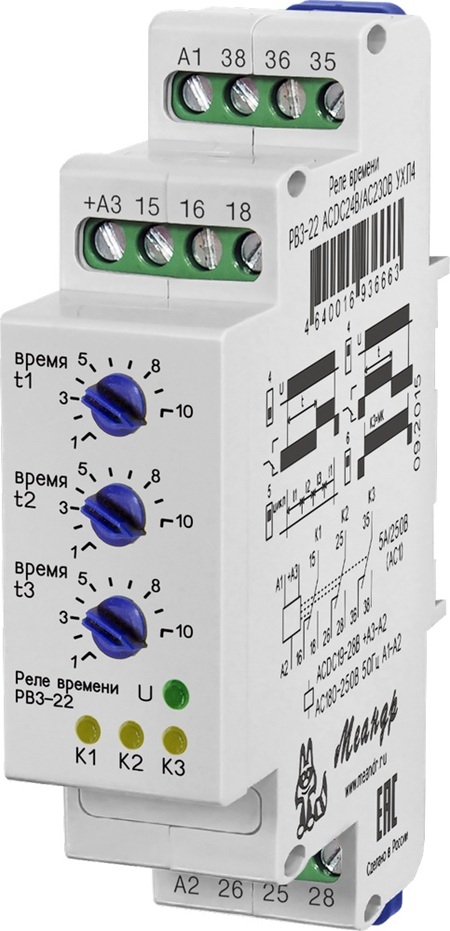

Реле времени трёхцепное РВ3-22

Назначение

Реле времени трёхцепное РВ3-22 предназначено для управления тремя электрическими цепями с заданными временными задержками. Реле имеет три регулируемые выдержки t1, t2 и t3, каждая настраивается в диапазоне от 1 секунды до 30 часов. С его помощью можно включать или отключать оборудование с заданной задержкой, а также организовать циклическую работу по последовательности t1 → t2 → t3. Реле времени РВ3-22 применяется в схемах автоматики, где требуется управление несколькими цепями по времени.

Ключевые особенности

• Диапазон выдержек времени от 1с до 30ч.
• Установка выдержек времени осуществляется с помощью трёх поворотных декадных переключателей
• 3 независимые цепи с регулируемой выдержкой в каждой цепи — одно реле позволяет управлять тремя подключенными цепями.
• 3 диаграммы работы — включение с задержкой, отключение с задержкой или повторяющаяся циклическая работа.
• Функция мгновенного контакта — для третьей цепи предусмотрен режим, в котором контакт переключается сразу при подаче питания, без отсчёта выдержки времени.
• Компактный корпус шириной 22 мм — установка на DIN-рейку 35 мм или ровную поверхность.

Где применяется

Климатическое исполнение и места установки

Реле РВ3 22 устанавливается на DIN-рейку 35 мм или ровную поверхность. Реле выпускается в двух климатических исполнениях: УХЛ4 — для работы при температуре от −25 до +55 °C, УХЛ2 — от −40 до +55 °C. Степень защиты корпуса — IP40, клемм — IP20. Рабочее положение произвольное, режим работы — продолжительный.
