Назначение

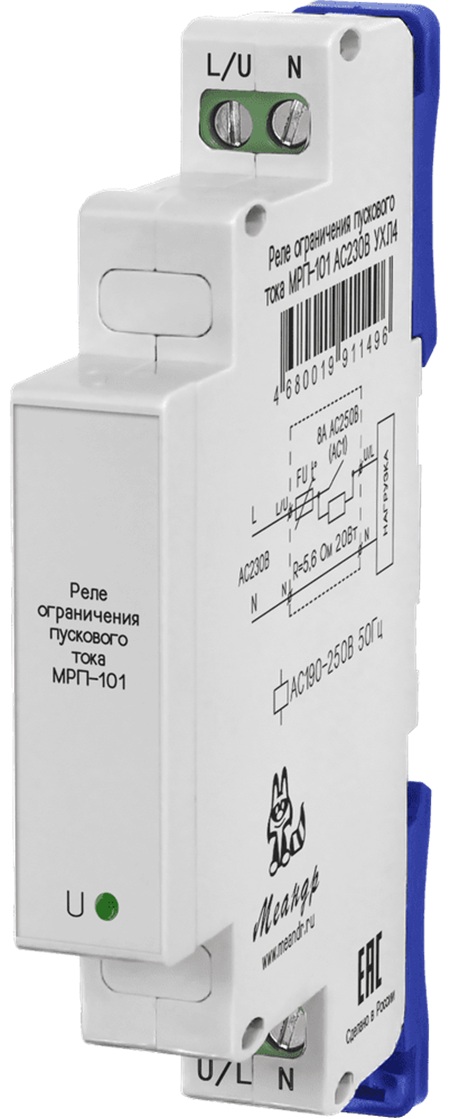

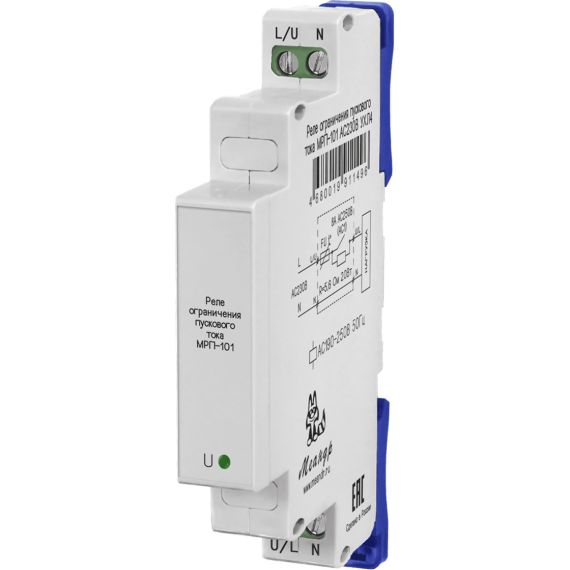

МРП-101 — реле ограничения пускового тока, предназначенное для уменьшения броска тока при включении емкостной нагрузки: импульсных блоков питания, драйверов светодиодных лент, светодиодных светильников и другого оборудования с емкостным входом. Реле ограничения пускового тока МРП-101 ограничивает ток заряда входной емкости нагрузки в момент включения, уменьшая возникающий бросок тока.
Максимальный ток нагрузки МРП-101 составляет 8 А, максимальная суммарная мощность подключенных импульсных источников питания — 900 Вт. Прибор работает от сети AC 190...250 В, 50 Гц, имеет один замыкающий контакт и встроенный термопредохранитель. Ширина корпуса МРП-101 составляет 13 мм; прибор устанавливается на DIN-рейку 35 мм или плоскую монтажную поверхность.
Серия реле ограничения пускового тока Меандр (РОПТ / ICL (Inrush Current Limiter) представлена приборами: МРП-101, МРП-102, МРП-108 и МРП-1Т, которые предназначены для уменьшения броска пускового тока при включении импульсных источников питания и других емкостных нагрузок. Все модели рассчитаны на работу в сети 230В AC, 50 Гц, имеют светодиодную индикацию, устанавливаются на DIN-рейку 35 мм и выпускаются в климатических исполнениях УХЛ4 и УХЛ2. Степень защиты корпуса — IP40, клемм — IP20. Модели различаются принципом ограничения пускового тока, алгоритмом работы, способом подключения и допустимой нагрузкой.
МРП-101 ограничивает ток заряда входных конденсаторов через встроенный резистор, который после включения реле шунтируется его контактами. Прибор устанавливается между выключателем и нагрузкой. Максимальный ток нагрузки — 8 А, максимальная суммарная мощность подключенных импульсных источников питания — 900 Вт.
МРП-102 ограничивает пусковой ток с помощью токоограничительных резисторов, а встроенное реле управляется в зависимости от тока нагрузки. Прибор может устанавливаться как до, так и после выключателя. Максимальный ток нагрузки — 8 А, максимальная суммарная мощность подключенных импульсных источников питания — 900 Вт.
МРП-108 предназначен для ограничения пускового тока импульсных блоков питания. При времени включения блока питания от 0,4 с допустимая нагрузка составляет до 8 А и 900 Вт, при времени включения менее 0,4 с — до 3 А и 350 Вт.
МРП-1Т использует другой принцип ограничения — подключает нагрузку при переходе сетевого напряжения через ноль по технологии zero sync™.
Ключевые особенности МРП-101
- максимальный ток нагрузки — 8 А;
- максимальная суммарная емкость нагрузки — 1500 мкФ;
- встроенный термопредохранитель;
- диапазон напряжения питания — AC 190...250 В, 50 Гц;
- время включения реле — не более 0,15 с;
- установливается между выключателем и нагрузкой;
- возможность подключения входных цепей сверху или снизу;
- ширина корпуса — 13 мм;
- монтаж на DIN-рейку 35 мм или плоскую монтажную поверхность.
Принцип работы
Реле ограничения тока МРП-101 при включении нагрузки ограничивает ток заряда ее входной емкости с помощью встроенного резистора. В момент подачи питания контакты встроенного реле разомкнуты, поэтому ток заряда проходит через резистор, обеспечивая ограничение пускового тока. Затем контакты реле замыкаются и шунтируют резистор, после чего нагрузка работает в штатном режиме. Время включения реле составляет не более 0,15 с. Индикатор «U» показывает наличие напряжения питания.
Где применяется
Реле ограничения пускового тока МРП-101 используют:
- со светодиодными светильниками и их драйверами — когда высокий пусковой ток светильников создает бросок тока при включении;
- с импульсными блоками питания — для ограничения тока заряда входных конденсаторов;
- с драйверами LED-лент — когда пусковые токи светодиодных лент создают повышенную нагрузку на коммутационную аппаратуру;
- в групповых системах освещения — как реле для светодиодных светильников, подключаемое между выключателем и нагрузкой.
Таким образом, МРП-101 реле ограничения применяется в схемах защиты от пусковых токов емкостных нагрузок.
Климатическое исполнение и места установки
МРП 101 AC 230В ухл4 рассчитано на температуру от −25 до +55 °C, исполнение МРП-101 AC 230В ухл2: от −40 до +55 °C. Степень защиты корпуса — IP40, клемм — IP20. Рабочее положение произвольное. Прибор устанавливается на DIN-рейку 35 мм или плоскую монтажную поверхность. Не допускается установка в зоне повышенной вибрации или рядом с аппаратами, создающими вибрацию при срабатывании.
