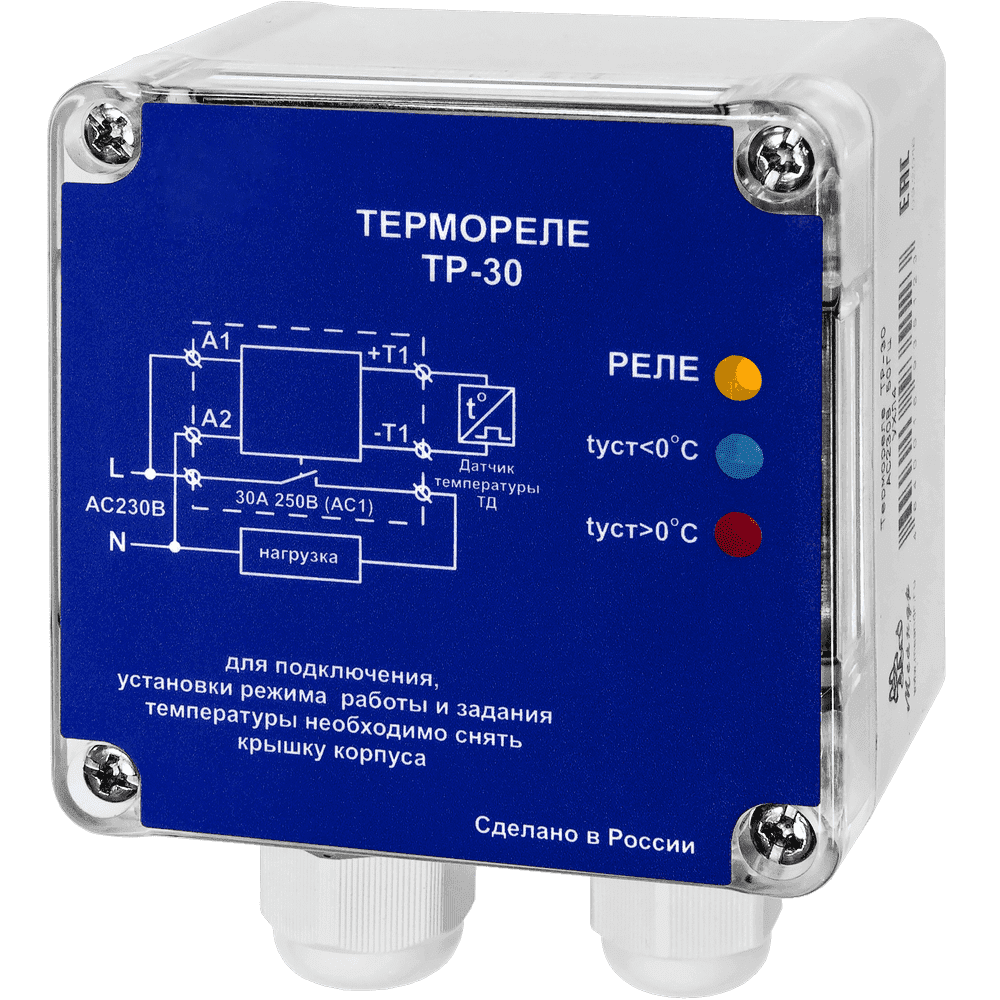

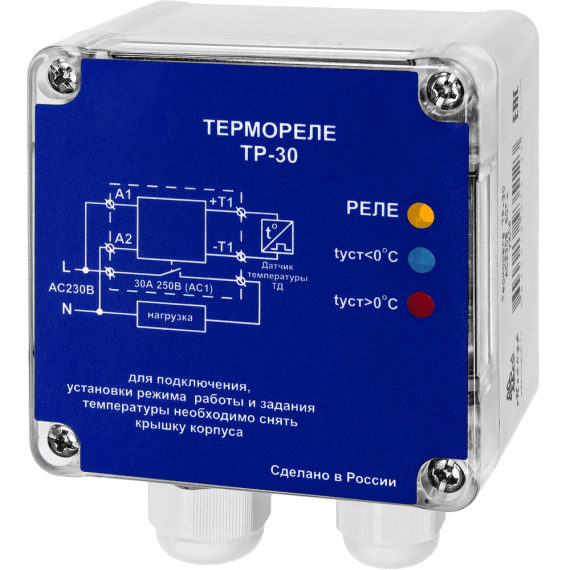

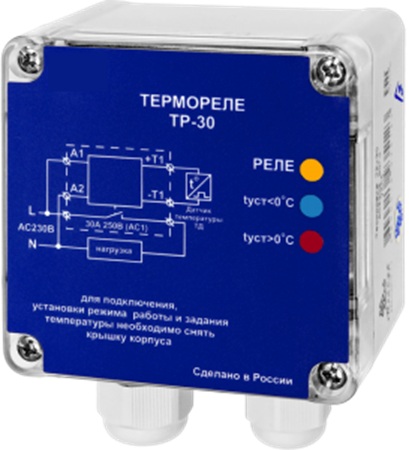

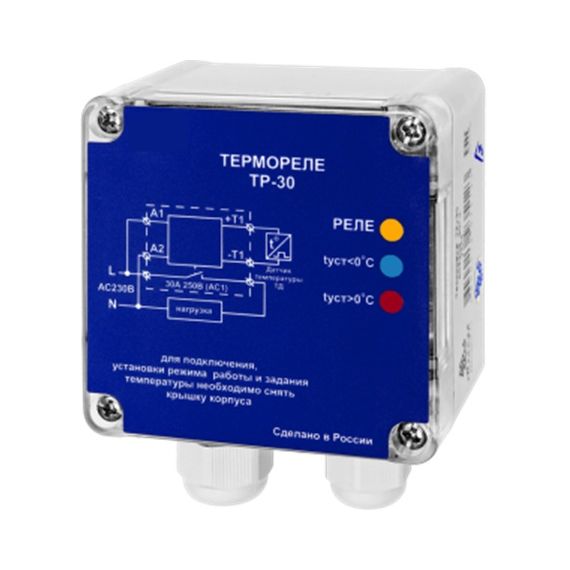

Реле контроля температуры ТР-30

4680019912738 Скопировано
Нет отзывов
Написать отзыв
4 254.00 ₽
за шт. (в т.ч. НДС)
Реле ТР-30 ACDC24В УХЛ4
Под заказ
+ −

Минимальное количество для товара "Реле контроля температуры ТР-30" 1.

Быстрый заказ
  • Список вариантов товара

Назначение

Термореле ТР 30 — температурное реле для контроля и автоматического поддержания заданной температуры по сигналу цифрового датчика DS18B20. Прибор управляет нагревательным или охлаждающим оборудованием, включая и отключая нагрузку в зависимости от температуры в контролируемой точке.

Диапазон контролируемых температур составляет −55…+125 °C, гистерезис — 0,5 или 2 °C. ТР-30 имеет один нормально разомкнутый контакт и коммутирует активную нагрузку до 30 А при AC 250 В, максимальная коммутируемая мощность — 7500 ВА. Выпускаются исполнения с питанием AC 230 В и AC/DC 24 В. Степень защиты корпуса и клемм — IP54. Прибор предназначен для установки на ровную поверхность.

Серия термореле Меандр

ТР-15, ТР-15М, ТР-М02, ТР-М03 и ТР-30 — приборы контроля температуры, предназначенные для автоматического управления нагрузкой по показаниям цифрового датчика DS18B20, но различающиеся способом настройки, алгоритмом работы, коммутационной способностью и конструктивным исполнением.

ТР-15 имеет одну переключающую группу контактов 16А/250В. Номинальное напряжение питания: DC12В или ACDC24В/AC230В.

ТР-15М выполнен в узком корпусе 13 мм и имеет 1 нормально разомкнутый (NO) контакт 8А/250В. Номинальное напряжение питания AC230В.

ТР-М02 оснащен цифровым дисплеем и позволяет раздельно устанавливать пороги ON/OFF. Выходной контакт - 1 переключающая группа 16А/250В. Максимальный коммутируемый ток 16А.

ТР-М03 предназначен для систем антиобледенения. 1 переключающая группа контактов 16А/250В. Максимальный коммутируемый ток 16А.

ТР-30 выполнен в защищенном корпусе IP54 и рассчитан на непосредственную коммутацию активной нагрузки до 30А/250 В.

Ключевые особенности

  • диапазон измеряемых температур: −55…+125 °C;
  • режимы работы — «нагрев» и «охлаждение»;
  • гистерезис — 0,5 или 2 °C;
  • один нормально разомкнутый контакт;
  • максимальный коммутируемый ток активной нагрузки: 30 А при AC 250В;
  • работа с цифровым датчиком DS18B20, в том числе контроль исправности датчика;
  • степень защиты корпуса и клемм — IP54;
  • крепление на ровную поверхность.

Принцип работы

ТР-30 сравнивает измеренную датчиком температуру с заданной. В режиме «нагрев» выходное реле включается при температуре ниже заданной и отключается при ее достижении. Повторное включение происходит после снижения температуры на величину выбранного гистерезиса.

В режиме «охлаждение» выходное реле включается при температуре выше заданной и отключается при ее снижении до заданного значения. Повторное включение происходит после повышения температуры на величину выбранного гистерезиса.

Настройка реле температуры выполняется поворотными переключателями «ДЕС.» и «ЕД.», которыми задается требуемое значение температуры. Переключателем «+t/∆» выбираются параметры температурного регулирования в соответствии с требуемым режимом работы.

Где применяется ТР-30

  • в системах отопления — управляет нагревом для поддержания заданной температуры;
  • в системах охлаждения — включает и отключает охлаждающее оборудование;
  • в овощехранилищах и помещениях — поддерживает требуемый температурный режим;
  • для контроля жидкостей и поверхностей — управляет нагрузкой по температуре в месте установки датчика;
  • в устройствах автоматики — используется для температурного управления оборудованием;
  • как термореле для котлов — может управлять электрической нагревательной нагрузкой при соответствии ее параметров коммутационной способности контакта.

Климатическое исполнение и места установки

Исполнение УХЛ4 рассчитано на −25…+55 °C, УХЛ2 — на −40…+55 °C, без образования конденсата. Корпус и клеммы имеют степень защиты IP54. ТР-30 крепится на ровную поверхность четырьмя винтами М4 или саморезами.

Информация для заказа

При заказе выбираются напряжение питания AC 230 В или AC/DC 24 В и климатическое исполнение УХЛ4 либо УХЛ2. Схема термореле предусматривает подключение питания, цифрового датчика температуры и нагрузки к выходному контакту прибора. Подключение выполняется в соответствии со схемой для выбранного исполнения по напряжению питания — AC 230 В или AC/DC 24 В.

Бренд:
МЕАНДР
Время готовности, не более:
2.5с
Габаритные размеры:
82x80x56 мм
Гарантия производителя:
2 года
Диапазон измеряемых температур:
-55 - +125 °С
Диапазон рабочих температур, °C (по исполнениям):
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Исполнение:
Спец. исполнение
Климатическое исполнение ГОСТ 15150-69 (по исполнениям):
УХЛ4, УХЛ2
Количество и тип контактов:
1 NO (нормально открытый)
Максимальная коммутируемая мощность (DC30В), не более:
900Вт
Максимальная коммутируемая мощность (АС1 250В), не более:
7500Вт
Максимальная механическая износостойкость контактов, не менее:
1000000 циклов
Максимальная электрическая износостойкость контактов, не менее:
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1):
400В
Максимальное коммутируемое напряжение (DC):
30В
Максимальное напряжение между цепями питания и контактами реле:
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А:
30
Максимальный коммутируемый ток (DC), А:
30
Масса брутто, не более:
0.215кг
Номинальное напряжение питания (по исполнениям):
ACDC24В ± 10%, AC230В ± 10%
Относительная влажность воздуха:
до 80% (при 25°С)
Погрешность измерения температуры:
от -10 до 85°С - ± 0.5°С, в остальном рабочем диапазоне - ± 2°С
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4):
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5):
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более:
2Вт
Производитель:
МЕАНДР
Рабочее положение в пространстве:
произвольное
Регулируемый температурный гистерезис:
± 0.5°С или ± 2°С
Режим работы:
круглосуточный
Сечение подключаемых проводов:
до 1.5мм²
Срок службы:
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89:
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96:
IP54 / -
Температура хранения, °С:
-40 - +70
Напряжение питания:
ACDC24В
Климатическое исполнение:
УХЛ4
Полное наименование:
Реле ТР-30 ACDC24В УХЛ4

Руководство по эксплутации (tr-30-v10.pdf, 309 Kb) [Скачать]
