Реле контроля температуры ТР-30

Назначение

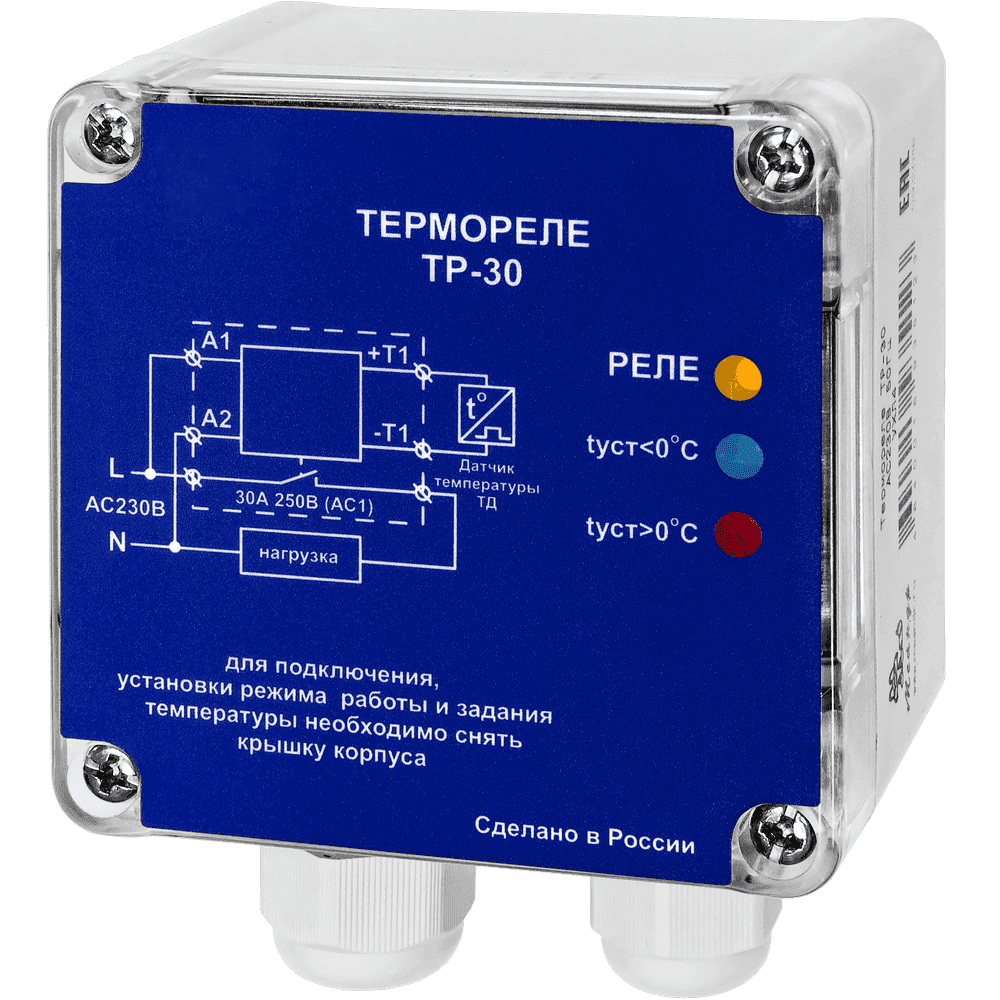

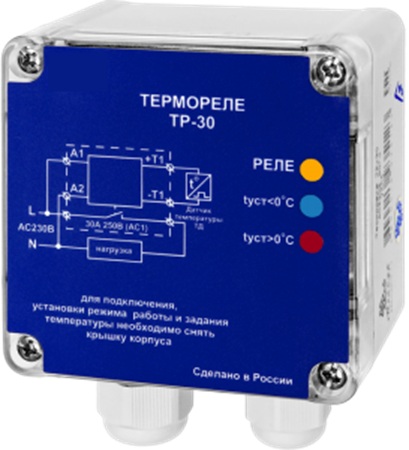

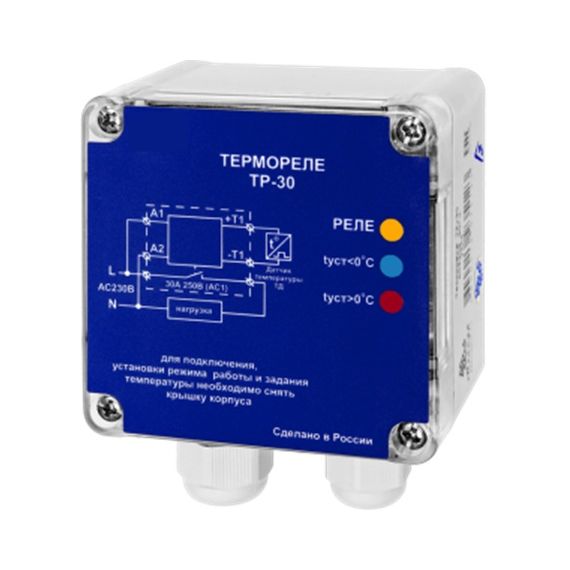

Термореле ТР 30 — температурное реле для контроля и автоматического поддержания заданной температуры по сигналу цифрового датчика DS18B20. Прибор управляет нагревательным или охлаждающим оборудованием, включая и отключая нагрузку в зависимости от температуры в контролируемой точке.

Диапазон контролируемых температур составляет −55…+125 °C, гистерезис — 0,5 или 2 °C. ТР-30 имеет один нормально разомкнутый контакт и коммутирует активную нагрузку до 30 А при AC 250 В, максимальная коммутируемая мощность — 7500 ВА. Выпускаются исполнения с питанием AC 230 В и AC/DC 24 В. Степень защиты корпуса и клемм — IP54. Прибор предназначен для установки на ровную поверхность.

Серия термореле Меандр

ТР-15, ТР-15М, ТР-М02, ТР-М03 и ТР-30 — приборы контроля температуры, предназначенные для автоматического управления нагрузкой по показаниям цифрового датчика DS18B20, но различающиеся способом настройки, алгоритмом работы, коммутационной способностью и конструктивным исполнением.

ТР-15 имеет одну переключающую группу контактов 16А/250В. Номинальное напряжение питания: DC12В или ACDC24В/AC230В.

ТР-15М выполнен в узком корпусе 13 мм и имеет 1 нормально разомкнутый (NO) контакт 8А/250В. Номинальное напряжение питания AC230В.

ТР-М02 оснащен цифровым дисплеем и позволяет раздельно устанавливать пороги ON/OFF. Выходной контакт - 1 переключающая группа 16А/250В. Максимальный коммутируемый ток 16А.

ТР-М03 предназначен для систем антиобледенения. 1 переключающая группа контактов 16А/250В. Максимальный коммутируемый ток 16А.

ТР-30 выполнен в защищенном корпусе IP54 и рассчитан на непосредственную коммутацию активной нагрузки до 30А/250 В.

Ключевые особенности

• диапазон измеряемых температур: −55…+125 °C;
• режимы работы — «нагрев» и «охлаждение»;
• гистерезис — 0,5 или 2 °C;
• один нормально разомкнутый контакт;
• максимальный коммутируемый ток активной нагрузки: 30 А при AC 250В;
• работа с цифровым датчиком DS18B20, в том числе контроль исправности датчика;
• степень защиты корпуса и клемм — IP54;
• крепление на ровную поверхность.

Принцип работы

ТР-30 сравнивает измеренную датчиком температуру с заданной. В режиме «нагрев» выходное реле включается при температуре ниже заданной и отключается при ее достижении. Повторное включение происходит после снижения температуры на величину выбранного гистерезиса.

В режиме «охлаждение» выходное реле включается при температуре выше заданной и отключается при ее снижении до заданного значения. Повторное включение происходит после повышения температуры на величину выбранного гистерезиса.

Настройка реле температуры выполняется поворотными переключателями «ДЕС.» и «ЕД.», которыми задается требуемое значение температуры. Переключателем «+t/∆» выбираются параметры температурного регулирования в соответствии с требуемым режимом работы.

Где применяется ТР-30

Климатическое исполнение и места установки

Исполнение УХЛ4 рассчитано на −25…+55 °C, УХЛ2 — на −40…+55 °C, без образования конденсата. Корпус и клеммы имеют степень защиты IP54. ТР-30 крепится на ровную поверхность четырьмя винтами М4 или саморезами.

Информация для заказа

При заказе выбираются напряжение питания AC 230 В или AC/DC 24 В и климатическое исполнение УХЛ4 либо УХЛ2. Схема термореле предусматривает подключение питания, цифрового датчика температуры и нагрузки к выходному контакту прибора. Подключение выполняется в соответствии со схемой для выбранного исполнения по напряжению питания — AC 230 В или AC/DC 24 В.
