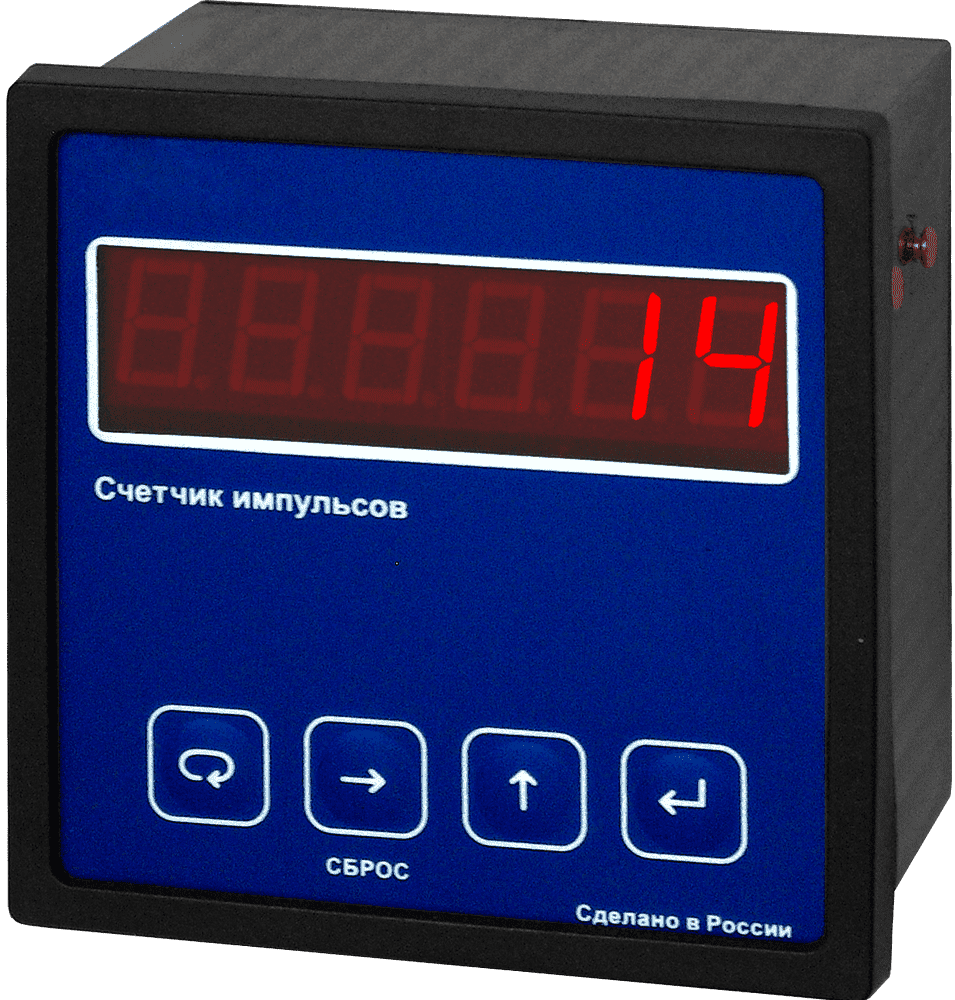

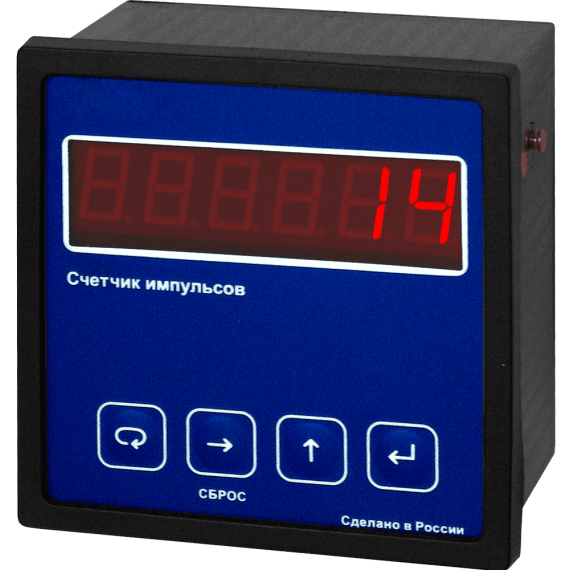

Счётчик импульсов СИМ-05-1-09
Счётчик импульсов СИМ-05-1-09
Написать отзыв
4 207.00 ₽
В корзину

Счётчик импульсов СИМ-05-1-09

4640016935352
Написать отзыв
+ −

Минимальное количество для товара "Счётчик импульсов СИМ-05-1-09" 1.

Список вариантов товара
Бренд
МЕАНДР
Внутренний адаптер питания датчиков
DC12В для питания DC12В и AC160-240В, DC24В для питания DC24В
Высота цифры
15мм
Габаритные размеры
96x96x75 мм
Гарантия производителя
2 года
Диапазон задания времени срабатывания выходных реле
0 - 9.9с
Диапазон задания коэффициента пересчёта
0.00001 - 9.99999
Диапазон задания предделителя счётных входов
1 - 9999
Диапазон задания скорости счёта программный фильтр
0 - 9.999с
Диапазон пределов подсчёта событий
-99999 - 999999 шт.
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество входов
4 шт. (Сч1, Сч2, Сброс, Блокировка)
Количество выходных реле
2 x 1 переключающая группа
Количество разрядов на индикаторе
6 шт.
Максимальная коммутируемая мощность (DC30В), не более
90Вт
Максимальная коммутируемая мощность (АС1 250В), не более
750Вт
Максимальная частота входных импульсов (при скважности 2)
20кГц (Сч1 и Сч2)
Максимальная частота входных импульсов Сч1 и Сч2 при диаграмме работы 03
10кГц
Максимальное коммутируемое напряжение (AC1)
400В
Максимальное коммутируемое напряжение (DC)
30В
Максимальный коммутируемый ток (AC1 активная, резистивная), А
3
Максимальный коммутируемый ток (DC), А
3
Максимальный ток потребления датчиков, А
0.05
Масса брутто, не более
0.5кг
Минимальная длительность входного импульса
25мкс (Сч1 и Сч2)
Минимальная длительность входного сигнала
0.04с (Сброс и Блокировка)
Напряжение питания
DC24В
Номинальное напряжение питания (по исполнениям)
DC12В, DC24В, AC160-240В
Основная погрешность отсчёта времени, не более
5%
Относительная влажность воздуха
до 80% (при 25°С)
Полное наименование
Счётчик СИМ-05-1-09 DC24В УХЛ4
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Размер окна индикации
20 x 76мм
Режим работы
круглосуточный
Сечение подключаемых проводов
1.5мм² для разъёмов X1-X3, 1мм² для разъёма X4
Срок хранения информации при отключении питающего напряжения
не ограничен
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP54 / IP20
Температура хранения, °С
-40 - +70
Тип подключаемых датчиков (аппаратное согласование)
NPN, PNP, HTL или "сухой" контакт
Уровень логического нуля «лог.0»
0 - 2В
Уровень логической единицы «лог.1»
8 - 15В
Учёт суммарной наработки
999999ч старшей части, 999.999ч младшей части
Учёт суммарной наработки времени
999999ч
Частота напряжения питания
50Гц

Руководство по эксплутации (sim-05-1-v15.pdf, 636 Kb) [Скачать]

3d модель (Assem_SIM_05_1_17.zip, 2,123 Kb) [Скачать]
