Назначение

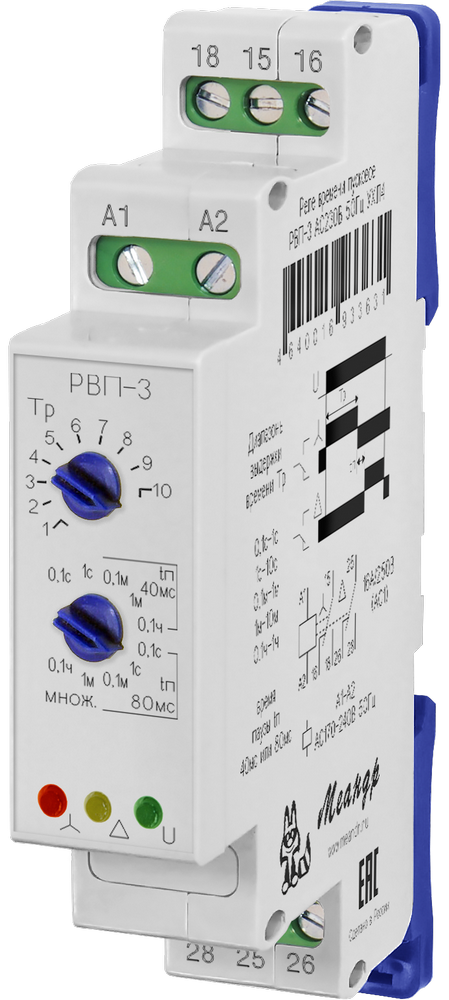

Пусковые реле времени РВП-3 предназначено для пуска мощных трёхфазных асинхронных электродвигателей по схеме «звезда–треугольник». При запуске двигатель сначала подключается по схеме «звезда», а после заданного времени разгона РВП 3 переключает управление пускателями на схему «треугольник». Такой плавный пуск электродвигателя позволяет уменьшить пусковые токи.
Ключевые особенности
- регулируемое время разгона — от 0,1 с до 1 часа, 5 диапазонов настройки;
- переключение со «звезды» на «треугольник» с паузой 40 или 80 мс;
- индикация питания и состояния пускателей «звезда»/«треугольник»;
- 2 переключающие группы контактов, максимальный ток — 16 А при AC250 В (AC1) / DC30 В (DC1);
- исполнения по питанию: AC230 В, AC110 В и AC/DC24 В;
- корпус шириной 18 мм.
Где применяется
- Трёхфазные асинхронные электродвигатели — когда требуется плавный пуск трехфазного электродвигателя по схеме «звезда–треугольник».
- Двигатели с высоким пусковым током — уменьшение пусковых токов достигается за счёт запуска по схеме «звезда» с последующим переходом на «треугольник».
- Схемы с двумя пускателями «звезда» и «треугольник» — РВП-3 автоматически переключает управление между пускателями после заданного времени разгона.
Информация для заказа
Для заказа реле РВП 3 необходимо выбрать напряжение питания — AC230 В, AC110 В или AC/DC24 В, а также климатическое исполнение — УХЛ4, для версии AC230 В
Пример заказа: Реле времени РВП-3 AC230В УХЛ4.
| Наименование | Напряжение питания | Климат. исполнение | Артикул |
|---|---|---|---|
| РВП 3 АС230В УХЛ4 | AC230 В | УХЛ4 | 4640016933631 |
| РВП-3 АС230В УХЛ2 | AC230 В | УХЛ2 | 4680019911861 |
| РВП-3 АС110В УХЛ4 | AC110 В | УХЛ4 | 4640016933624 |
| РВП-3 ACDC24В УХЛ4 | AC/DC24 В | УХЛ4 | 4640016930852 |
Бренд:
МЕАНДР
Время готовности, не более:
0.15с
Время повторной готовности, не более:
0.1с
Габаритные размеры:
18х93х62 мм
Гарантия производителя:
2 года
Диапазон рабочих температур, °C (по исполнениям):
-25 - +55 (УХЛ4)
Диапазоны выдержки времени:
0.1-1с, 1-10с, 0.1-1мин, 1-10мин, 0.1-1ч
Исполнение:
Спец. исполнение
Климатическое исполнение ГОСТ 15150-69:
УХЛ4
Количество и тип контактов:
2 переключающие группы
Максимальная коммутируемая мощность (DC30В), не более:
480Вт
Максимальная коммутируемая мощность (АС1 250В), не более:
4000Вт
Максимальная коммутируемая мощность (АС3 250В), не более:
500Вт
Максимальная механическая износостойкость контактов, не менее:
100000 циклов
Максимальная электрическая износостойкость контактов, не менее:
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1):
400В
Максимальное коммутируемое напряжение (DC):
30В
Максимальное напряжение между цепями питания и контактами реле:
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А:
16
Максимальный коммутируемый ток (AC3 индуктивная, реактивная), А:
6
Максимальный коммутируемый ток (DC), А:
16
Масса брутто, не более:
0.076кг
Момент затяжки винтового соединения клеммы, не более:
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Номинальное напряжение питания (по исполнениям):
ACDC24В ± 10%, AC110В ± 10%, AC230В ± 10%
Относительная влажность воздуха:
до 80% (при 25°С)
Погрешность отсчёта выдержки времени, не более:
2%
Погрешность установки выдержки времени, не более:
± 5%
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4):
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5):
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более:
2Вт
Производитель:
МЕАНДР
Рабочее положение в пространстве:
произвольное
Режим работы:
круглосуточный
Сечение подключаемых проводов:
0.35-2.5мм²
Срок службы:
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89:
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96:
IP40 / IP20
Температура хранения, °С:
-40 - +70
Напряжение питания:
AC230В
Климатическое исполнение:
УХЛ2
Полное наименование:
Реле РВП-3 AC230В УХЛ2
