Главная/Продукция/Реле контроля, управления и защиты/Пусковые реле/Реле времени пусковое РВП-3

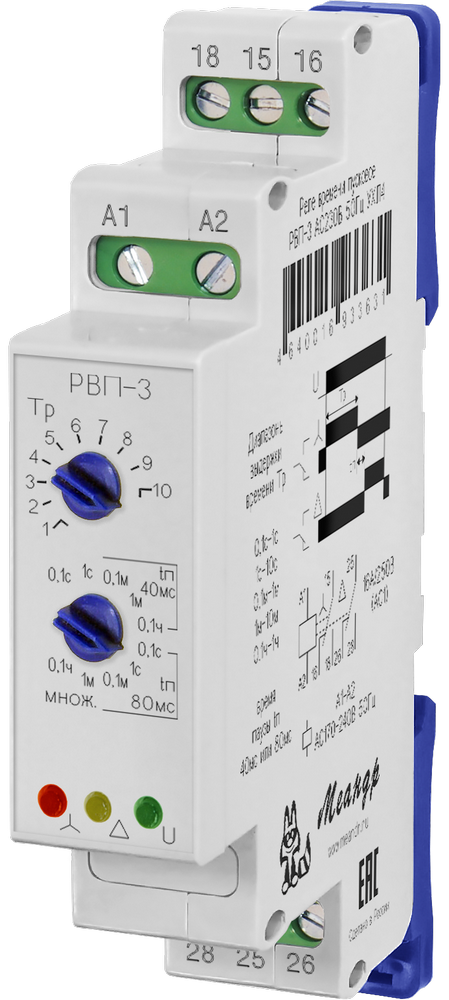

Реле времени пусковое РВП-3

Написать отзыв

3 535.00 ₽

В корзину

Реле времени пусковое РВП-3

КОД:

4640016930852

Написать отзыв

3 535.00 ₽

(в т.ч. НДС)

Доступность: 11 шт.

Напряжение питания:

Климатическое исполнение:

Полное наименование:

+ −

Минимальное количество для товара "Реле времени пусковое РВП-3" 1.

Список вариантов товара

Колоночное заполнение

Сортировать по Цена	Сортировать по Доступность	Сортировать по КОД	Сортировать по Напряжение питания	Сортировать по Климатическое исполнение	Сортировать по Полное наименование
3 535.00 ₽ (в т.ч. НДС)	Доступность: 7 шт. + −	4640016933624	Напряжение питания: AC110В	Климатическое исполнение: УХЛ4	Полное наименование: Реле РВП-3 AC110В УХЛ4
3 535.00 ₽ (в т.ч. НДС)	Доступность: 2 шт. + −	4680019911861	Напряжение питания: AC230В	Климатическое исполнение: УХЛ2	Полное наименование: Реле РВП-3 AC230В УХЛ2
2 458.00 ₽ (в т.ч. НДС)	Доступность: 29 шт. + −	4640016933631	Напряжение питания: AC230В	Климатическое исполнение: УХЛ4	Полное наименование: Реле РВП-3 AC230В УХЛ4
3 535.00 ₽ (в т.ч. НДС)	Доступность: 11 шт. + −	4640016930852	Напряжение питания: ACDC24В	Климатическое исполнение: УХЛ4	Полное наименование: Реле РВП-3 ACDC24В УХЛ4

Описание
Характеристики
Документация
Отзывы

Назначение

Пусковые реле времени РВП-3 предназначено для пуска мощных трёхфазных асинхронных электродвигателей по схеме «звезда–треугольник». При запуске двигатель сначала подключается по схеме «звезда», а после заданного времени разгона РВП 3 переключает управление пускателями на схему «треугольник». Такой плавный пуск электродвигателя позволяет уменьшить пусковые токи.

Ключевые особенности

регулируемое время разгона — от 0,1 с до 1 часа, 5 диапазонов настройки;
переключение со «звезды» на «треугольник» с паузой 40 или 80 мс;
индикация питания и состояния пускателей «звезда»/«треугольник»;
2 переключающие группы контактов, максимальный ток — 16 А при AC250 В (AC1) / DC30 В (DC1);
исполнения по питанию: AC230 В, AC110 В и AC/DC24 В;
корпус шириной 18 мм.

Где применяется

Трёхфазные асинхронные электродвигатели — когда требуется плавный пуск трехфазного электродвигателя по схеме «звезда–треугольник».
Двигатели с высоким пусковым током — уменьшение пусковых токов достигается за счёт запуска по схеме «звезда» с последующим переходом на «треугольник».
Схемы с двумя пускателями «звезда» и «треугольник» — РВП-3 автоматически переключает управление между пускателями после заданного времени разгона.

Информация для заказа

Для заказа реле РВП 3 необходимо выбрать напряжение питания — AC230 В, AC110 В или AC/DC24 В, а также климатическое исполнение — УХЛ4, для версии AC230 В

Пример заказа: Реле времени РВП-3 AC230В УХЛ4.

Наименование	Напряжение питания	Климат. исполнение	Артикул
РВП 3 АС230В УХЛ4	AC230 В	УХЛ4	4640016933631
РВП-3 АС230В УХЛ2	AC230 В	УХЛ2	4680019911861
РВП-3 АС110В УХЛ4	AC110 В	УХЛ4	4640016933624
РВП-3 ACDC24В УХЛ4	AC/DC24 В	УХЛ4	4640016930852

Бренд

МЕАНДР

Время готовности, не более

0.15с

Время повторной готовности, не более

0.1с

Габаритные размеры

18х93х62 мм

Гарантия производителя

2 года

Диапазон рабочих температур, °C (по исполнениям)

-25 - +55 (УХЛ4)

Диапазоны выдержки времени

0.1-1с, 1-10с, 0.1-1мин, 1-10мин, 0.1-1ч

Исполнение

Спец. исполнение

Климатическое исполнение ГОСТ 15150-69

УХЛ4

Количество и тип контактов

2 переключающие группы

Максимальная коммутируемая мощность (DC30В), не более

480Вт

Максимальная коммутируемая мощность (АС1 250В), не более

4000Вт

Максимальная коммутируемая мощность (АС3 250В), не более

500Вт

Максимальная механическая износостойкость контактов, не менее

100000 циклов

Максимальная электрическая износостойкость контактов, не менее

100000 циклов (цикл Вкл. 1с / Выкл. 9с)

Максимальное коммутируемое напряжение (AC1)

400В

Максимальное коммутируемое напряжение (DC)

30В

Максимальное напряжение между цепями питания и контактами реле

AC2000В (50Гц - 1мин)

Максимальный коммутируемый ток (AC1 активная, резистивная), А

Максимальный коммутируемый ток (AC3 индуктивная, реактивная), А

Максимальный коммутируемый ток (DC), А

Масса брутто, не более

0.076кг

Момент затяжки винтового соединения клеммы, не более

0.4Н*м (шлицевая отвёртка 0.6*3.5мм)

Номинальное напряжение питания (по исполнениям)

ACDC24В ± 10%, AC110В ± 10%, AC230В ± 10%

Относительная влажность воздуха

до 80% (при 25°С)

Погрешность отсчёта выдержки времени, не более

Погрешность установки выдержки времени, не более

± 5%

Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ / 5кГц)

Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)

Потребляемая мощность, не более

2Вт

Производитель

МЕАНДР

Рабочее положение в пространстве

произвольное

Режим работы

круглосуточный

Сечение подключаемых проводов

0.35-2.5мм²

Срок службы

10 лет

Степень загрязнения в соответствии с ГОСТ 9920-89

Степень защиты по корпусу / по клеммам по ГОСТ 14254-96

IP40 / IP20

Температура хранения, °С

-40 - +70

Напряжение питания

ACDC24В

Климатическое исполнение

УХЛ4

Полное наименование

Реле РВП-3 ACDC24В УХЛ4

Руководство по эксплутации (rvp-3-v07.pdf, 345 Kb) [Скачать]

3d модель (Assem_rvp-3.zip, 938 Kb) [Скачать]
