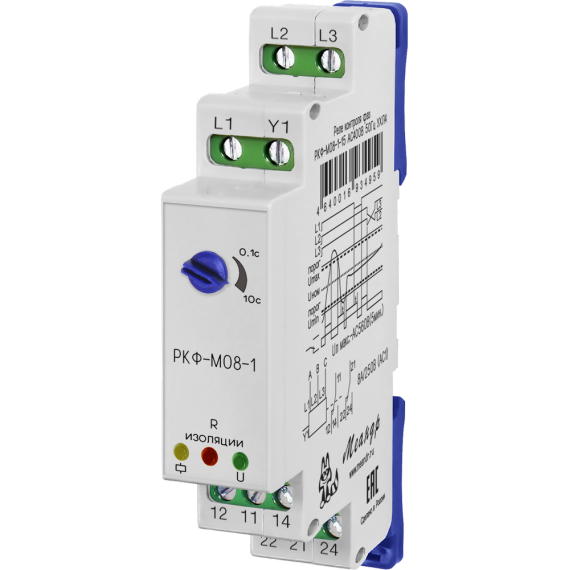

Реле контроля фаз РКФ-М08-1-15
Реле контроля фаз РКФ-М08-1-15
Написать отзыв
2 731.00 ₽
В корзину

Реле контроля фаз РКФ-М08-1-15

4640016934959
Написать отзыв
+ −

Минимальное количество для товара "Реле контроля фаз РКФ-М08-1-15" 1.

Список вариантов товара
Бренд
МЕАНДР
Верхний порог срабатывания реле, В
1.3Uном, В
Время откл встр реле при обрыве двух или трёх фаз при отсутствии нагрузки
0.1с
Время отключения встроенного реле при обратном порядке чередования фаз
0.1с
Время отключения встроенного реле при превышении напряжения
0.1с
Габаритные размеры
18х93х63 мм
Гарантия производителя
2 года
Гистерезис напряжения порога срабатывания реле
10В
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы
Максимальная коммутируемая мощность (DC30В), не более
240Вт
Максимальная коммутируемая мощность (АС1 250В), не более
2000Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное допустимое напряжение
560В
Максимальное коммутируемое напряжение (AC1)
250В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
8
Максимальный коммутируемый ток (DC), А
8
Масса брутто, не более
0.07кг
Минимальное допустимое напряжение
210В
Минимальное напряжение для включения реле
0.85Uном, В
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
AC400В
Нижний порог срабатывания реле, В
0.75Uном
Номинальное напряжение
AC400В
Относительная влажность воздуха
до 80% (при 25°С)
Погрешность измерения порога превышения напряжения
5% от Uном
Погрешность порога срабатывания реле
2% от Uном
Полное наименование
Реле РКФ-М08-1-15 AC400В УХЛ4
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2Вт
Предпусковой контроль сопротивления изоляции двигателя
есть
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемое время откл встр реле при сниж напряж
0.1-10с
Регулируемое время отключения встроенного реле при «слипании» фаз
0.1-10с
Регулируемое время отключения встроенного реле при обрыве одной фазы
0.1-10с
Регулируемое время срабатывания
0.1-10с
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70

Руководство по эксплутации (rkf-m08-v14.pdf, 396 Kb) [Скачать]
