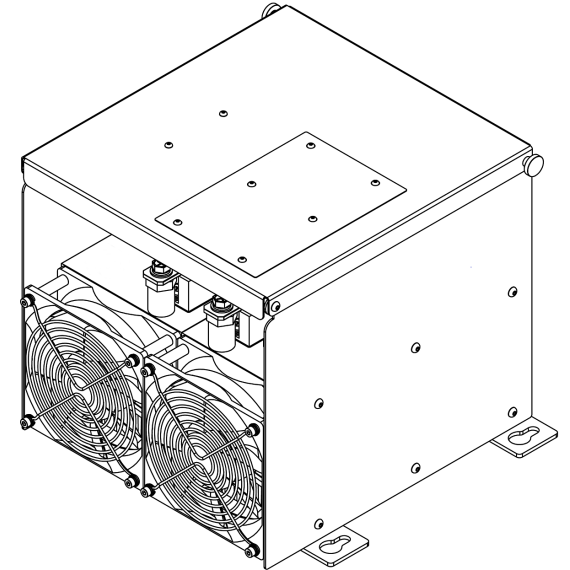

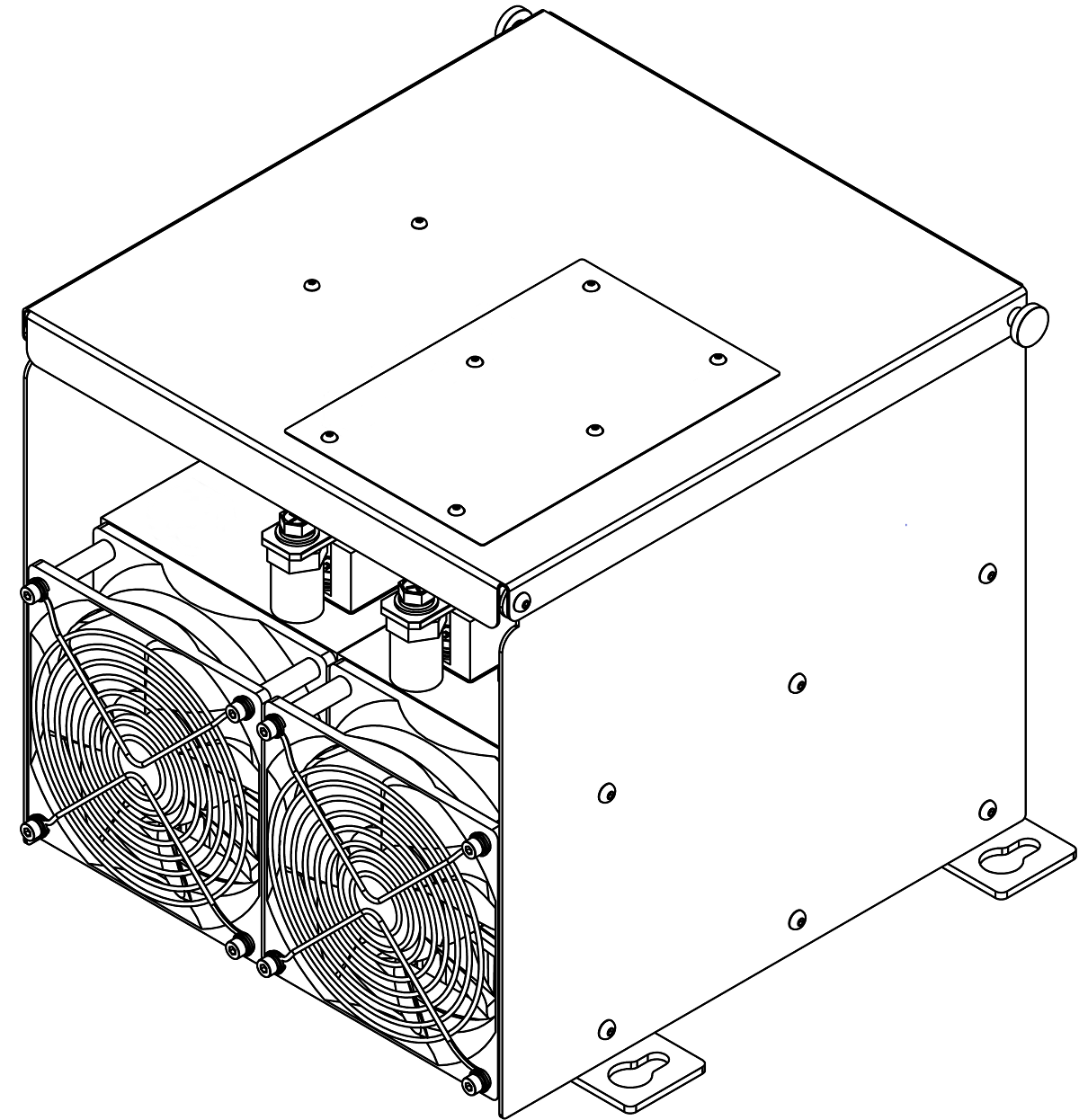

Тиристорный коммутатор МТК-25

4680019911991
Написать отзыв

Минимальное количество для товара "Тиристорный коммутатор МТК-25" 1.

Список вариантов товара
I²t; Tvj=125°C; 8.3...10мс (по исполнениям)
8300А²с для МТК-25(26)-50, 20800А²с для МТК-25(26)-100 и МТК-25(26)-150, 248900А²с для МТК-25(26)-20
Бренд
МЕАНДР
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-40 - +50
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4
Максимальная допустимая скорость нарастания тока dI/dt, А/мкс
50
Максимальное допустимое напряжение
1600В
Максимальное напряжение питания
480В / 690В (по исполнениям)
Максимальный рабочий ток (Irms) (при макс. окружающей температуре 45°С), А
50 для МТК-25-50, 100 для МТК-25-100, 150 для МТК-25-150, 200 для МТК-25-200, 300 для МТК-25-300
Масса брутто, не более
2.8кг - МТК-25-50, 6.0кг - МТК-25-100, 15.3кг - МТК-25-200
Масса нетто, не более
2.6кг - МТК-25-50, 5.3кг - МТК-25-100, 13кг - МТК-25-200
Мощность (справочно, по исполнениям), кВАр/В
33/380, 35/400, 38/440, 41/480, 60/690 для МТК-25(26)-50; 66/380, 70/400, 76/440, 83/480, 120/690 дл
Мощность потерь максимальная (по исполнениям)
128Вт для МТК-25-50, 256 для МТК-25-100, 385 для МТК-25-150, 700 для МТК-25-200, 770 для МТК-25-300
Напряжение изоляции, не более, В
2500 / 1мин
Напряжение питания
480
Относительная влажность воздуха
до 80% (при 25°С)
Охлаждение
естественное для МТК-25(26)-50, вентилятор для МТК-25(26)-100, -150, -200, -300
Полное наименование
Тиристорный коммутатор МТК-25-300-480 УХЛ4
Предохранитель
нет
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
- / IP00
Температура включения вентилятора, °С
- для МТК-25(26)-50, 45 ± 5 для МТК-25(26)-100, -150, -200, -300
Температура хранения, °С
-40 - +70
Ток
300
Уровень сигнала управления, В
DC24 ± 20%
Усилие затяжки винтов М10 силового ввода
7 - 10Н*м
Усилие затяжки винтов М6 силового ввода
2.5 - 4Н*м
Усилие затяжки винтов М8 силового ввода
5 - 8Н*м
Ускоренный разряд конденсаторов
Встроенный модуль разряда конденсаторов
Характер нагрузки
C / R / L

Руководство по эксплутации (mtk-25-26-v19.pdf, 5,349 Kb) [Скачать]

3d модель (mtk-25-50-480.zip, 3,104 Kb) [Скачать]

3d модель (mtk-25-100-480.zip, 2,958 Kb) [Скачать]

3d модель (mtk-25-150-480.zip, 1,516 Kb) [Скачать]

3d модель (mtk-25-200-480.zip, 1,653 Kb) [Скачать]
