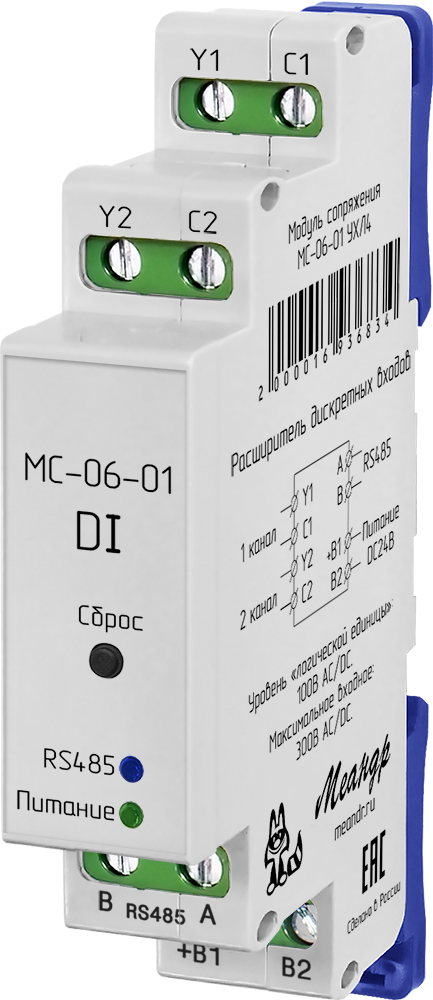

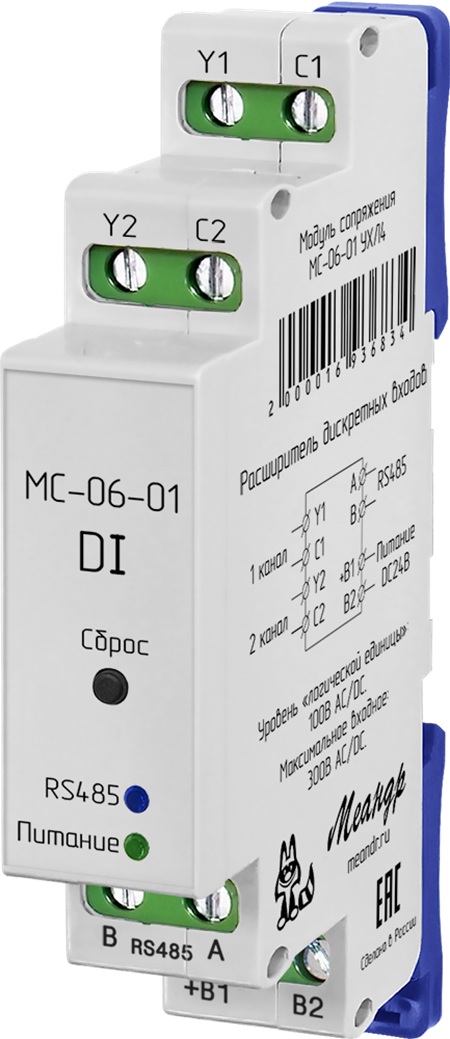

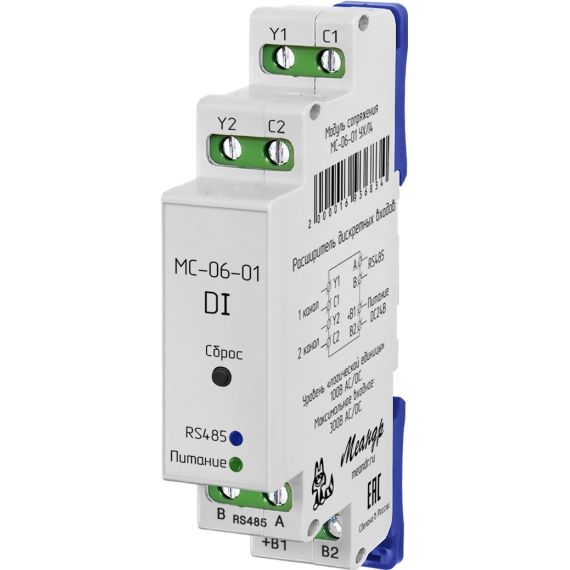

Модуль сопряжения МС-06-01
Модуль сопряжения МС-06
Написать отзыв
4 683.00 ₽
В корзину

Модуль сопряжения МС-06

4680626991829
Написать отзыв
+ −

Минимальное количество для товара "Модуль сопряжения МС-06" 1.

Список вариантов товара

Назначение

МС-06 — модуль дискретных входов для увеличения количества входов ПЛК, панелей оператора и ПК. Прибор контролирует наличие или отсутствие переменного или постоянного напряжения на подключенных входах и передает их состояние в систему управления по интерфейсу RS-485 с протоколом Modbus RTU. Такой модуль расширения дискретных входов позволяет добавить в систему 2 или 8 каналов контроля без замены основного контроллера.

В зависимости от исполнения МС-06 работает с входным напряжением до 100 или 300 В AC/DC. Входы гальванически развязаны между собой, цепью питания и RS-485. Время реакции на изменение входного сигнала — не более 25 мс. Питание прибора — 24 В DC, скорость обмена по RS-485 — от 9600 до 115200 бит/с.

Исполнения МС-06

ИсполнениеКол-во входовПорог включения входаПорог отключения входаМакс. входное напряжение
МС-06-012от 100 Вдо 35 В300 В AC/DC
МС-06-022от 10 Вдо 3,5 В100 В AC/DC
МС-06-038от 100 Вдо 35 В300 В AC/DC
МС-06-048от 10 Вдо 3,5 В100 В AC/DC

Серия модулей сопряжения МС

МС-06 всходит в серию модулей сопряжения Меандр.

МодельНазначение
МС-01Измерение трех напряжений, частоты, углов между фазами и определение чередования фаз
МС-04Измерение переменного тока по трем каналам и частоты
МС-05Расширение количества дискретных выходов ПЛК, панели оператора или ПК
МС-06Расширение количества дискретных входов, в том числе для контроля наличия напряжения
МС-08Измерение трех напряжений и тока по трем каналам

Ключевые особенности МС-06

  • 2 входа у МС-06-01/ МС-06-02, 8 входов у МС-06-03/ МС-06-04.
  • Контроль переменного AC и постоянного DC напряжения.
  • Гальваническая развязка входных каналов между собой и от остальных цепей.
  • Передача состояния каждого входа по RS-485, Modbus RTU.
  • Фиксация состояния входа, а также нарастающего и спадающего фронта в регистрах Modbus.
  • В исполнениях МС-06-03/-04 предусмотрены отдельные индикаторы состояния восьми входов.

Где применяется МС-06

  • Для расширения количества дискретных входов ПЛК, панелей оператора и ПК — МС-06 позволяет подключить дополнительные сигналы и передавать состояние входов по RS-485 с протоколом Modbus RTU.
  • Для контроля наличия напряжения в электрических цепях — МС-06 определяет состояние каждого подключенного входа и передаёт его в систему управления.
  • Для контроля нескольких электрических цепей — каждый вход гальванически развязан от других входов и остальных цепей прибора.

Климатическое исполнение и установка МС-06

МС-06 устанавливается на DIN-рейку 35 мм или на плоскую поверхность. Исполнение УХЛ4 рассчитано на работу при −25…+55 °C, УХЛ2 — при −40…+55 °C. Степень защиты корпуса — IP40, клемм — IP20. Режим работы круглосуточный.

Бренд
МЕАНДР
Время готовности, не более
0.6с
Время реакции на изменение входного сигнала, не более
0.025с
Входное сопротивление, Ом
200кОм для МС-06-01, 18кОм для МС-06-02
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Исполнение
Стандартная позиция
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество входов
2 шт.
Максимальное допустимое напряжение
26В
Масса брутто, не более
0.065кг
Масса нетто, не более
0.055кг
Минимальное допустимое напряжение
22В
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение "логического нуля", В, не более
35 для МС-06-01, 3.5 для МС-06-02
Напряжение "логической единицы", В, не менее
100 для МС-06-01, 10 для МС-06-02
Напряжение Вход - другие клеммы, не более
750В
Напряжение на входе, не более
300В для МС-06-01, 100В для МС-06-02
Напряжение Питание - другие клеммы, не более
750В
Номинальное напряжение
DC24В
Относительная влажность воздуха
до 80% (при 25°С)
Последовательный интерфейс
RS - 485
Потребляемая мощность, не более
1Вт
Производитель
МЕАНДР
Протокол
Modbus RTU
Рабочее положение в пространстве
произвольное
Развязка гальваническая Вход - Остальные клеммы
да
Развязка гальваническая Питание - Остальные цепи
да
Режим работы
круглосуточный
Сечение подключаемых проводов
до 2.5мм²
Скорость передачи данных
9600бит/с, 14400бит/с, 19200бит/с, 28800бит/с, 38400бит/с, 57600бит/с, 76800бит/с, 115200бит/с
Срок службы
10 лет
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Терминатор линии встроенный
отсутствует
Тип
01
Тип клемм
винтовые
Тип напряжения входных каналов
АС (45…65Гц), DC
Климатическое исполнение
УХЛ2
Полное наименование
Модуль сопряжения МС-06-01 УХЛ2

Руководство по эксплутации для МС-06-01, МС-06-02 (mc-06-v06.pdf, 331 Kb) [Скачать]

Руководство по эксплутации для МС-06-03, МС-06-04 (mc-06-03-04-v01.pdf, 364 Kb) [Скачать]
