Модуль сопряжения МС-04
Модуль сопряжения МС-04
Написать отзыв
6 142.00 ₽
В корзину

Модуль сопряжения МС-04

4680626991720
Написать отзыв
+ −

Минимальное количество для товара "Модуль сопряжения МС-04" 1.

Список вариантов товара

Назначение

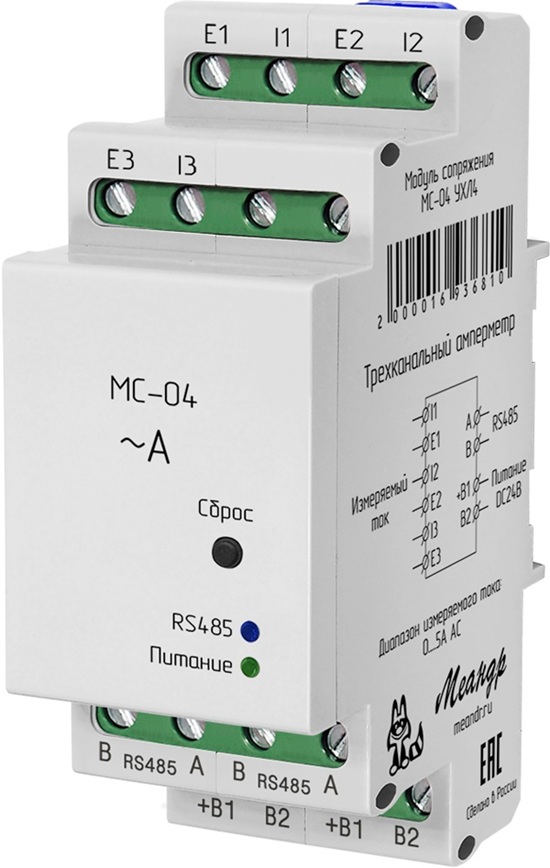

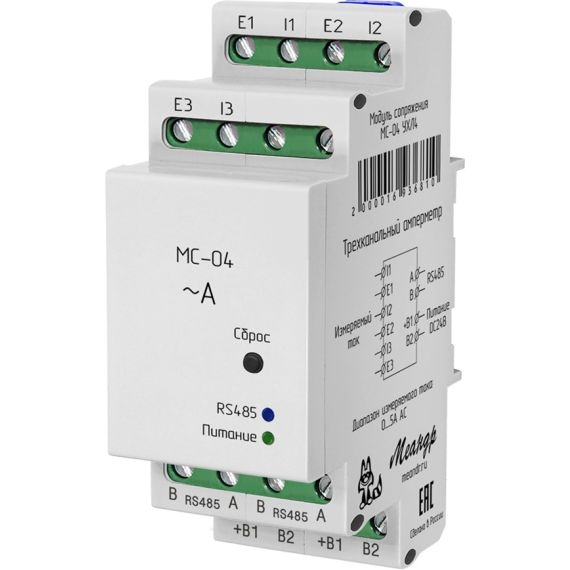

Модуль сопряжения МС-04 — трехканальный модуль измерения тока, предназначенный для контроля переменного тока и передачи результатов измерений в ПЛК, панель оператора или ПК по интерфейсу RS-485 с протоколом Modbus RTU. Прибор одновременно работает с тремя измерительными входами и измеряет действующее значение тока (True RMS) в диапазоне 0…5 А AC. Также по каждому входу может измеряться частота переменного тока в диапазоне 45…500 Гц.

Ток измеряется через встроенные токовые трансформаторы. Если диапазона 0…5 А недостаточно, к МС-04 можно подключить внешние измерительные трансформаторы тока. Питание прибора — 24 В DC (допустимый диапазон 22…26 В). Доступны два климатических исполнения: МС-04 УХЛ4 — артикул 4680626991737 и МС-04 УХЛ2 — артикул 4680626991720.

Серия модулей сопряжения

МодельНазначение
МС-01Измерение трех напряжений, частоты, углов между фазами и определение чередования фаз
МС-04Измерение переменного тока по трем каналам и частоты
МС-05Расширение количества дискретных выходов ПЛК, панели оператора или ПК
МС-06Расширение количества дискретных входов, в том числе для контроля наличия напряжения
МС-08Измерение трех напряжений и тока по трем каналам

Ключевые особенности

  • 3 независимых входа для измерения переменного тока;
  • диапазон непосредственного измерения — 0…5 А AC;
  • измерение действующего значения тока True RMS;
  • измерение частоты 45…500 Гц при токе от 0,5 А;
  • подключение внешних трансформаторов тока для расширения диапазона измерений;
  • передача результатов по RS-485, протокол Modbus RTU;
  • регулируемое время усреднения от 1 до 100 с;
  • гальваническая развязка измерительных входов между собой и от остальных цепей.

Где применяется

  • В системах автоматизации и диспетчеризации — модуль сопряжения измеряет ток по трем каналам и передает полученные значения в ПЛК, панель оператора или ПК по Modbus RTU.
  • Для контроля трех электрических нагрузок или трехфазной нагрузки — три измерительных входа позволяют получать значения тока по каждому контролируемому проводнику отдельно.
  • Для контроля токов более 5А — предусмотрено подключение внешних трансформаторов тока с учетом их коэффициента трансформации.
  • Для контроля тока на выходе тиристорных регуляторов — режим усреднения с настраиваемым временем от 1 до 100 с позволяет измерять ток при работе регулятора в числоимпульсном режиме.
Бренд
МЕАНДР
Время готовности, не более
0.6с
Габаритные размеры
35х93х62 мм
Гарантия производителя
2 года
Диапазон измеряемого тока, А
0-5 AC
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Исполнение
Стандартная позиция
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество каналов измерения
3 шт.
Максимальное допустимое напряжение
26В
Масса брутто, не более
0.096кг
Масса нетто, не более
0.082кг
Минимальное допустимое напряжение
22В
Напряжение между токовыми измерительными входами, не более
450В AC
Напряжение Питание - RS-485 (A, B), не более
1000В AC
Номинальное напряжение
DC24В
Основная погрешность измерений тока
±1%±0.01А (AC 45-65Гц), ±2%±0.02А (AC 65-500Гц)
Относительная влажность воздуха
до 80% (при 25°С)
Период измерения режим 0
0.3с
Период измерения режим 1
1с, 2с, ..., 100с
Погрешность измерения частоты, не более
±0.1%±0.1 (AC 45-65Гц), ±0.2%±0.2 (AC, в остальном диапазоне)
Последовательный интерфейс
RS - 485
Потребляемая мощность, не более
1Вт
Производитель
МЕАНДР
Протокол
Modbus RTU
Рабочее положение в пространстве
произвольное
Развязка питания гальваническая, Питание - Измерительные каналы и RS-485
да
Режим работы
круглосуточный
Сечение подключаемых проводов
до 2.5мм²
Скорость передачи данных
9600бит/с, 14400бит/с, 19200бит/с, 28800бит/с, 38400бит/с, 57600бит/с, 76800бит/с, 115200бит/с
Срок службы
10 лет
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Терминатор линии встроенный
отсутствует
Тип измеряемого значения силы тока
Действующее (true RMS)
Тип клемм
винтовые
Частота измеренная
45Гц - 500Гц (от 30В AC)
Климатическое исполнение
УХЛ2
Полное наименование
Модуль сопряжения МС-04 УХЛ2

Руководство по эксплутации (mc-04-v08.pdf, 339 Kb) [Скачать]
