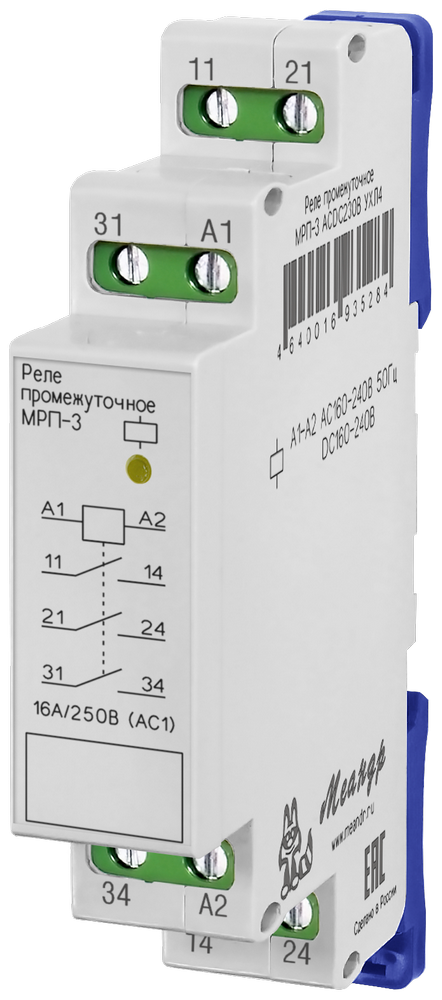

Реле промежуточное МРП-3

4680019910390 Скопировано
Нет отзывов
Написать отзыв
2 005.00 ₽
за шт. (в т.ч. НДС)
Реле промежуточное МРП-3 ACDC230В УХЛ2
В наличии 8 шт.
+ −

Минимальное количество для товара "Реле промежуточное МРП-3" 1.

Быстрый заказ
  • Список вариантов товара

Назначение

Промежуточное реле МРП-3 — это вспомогательное реле с 3 нормально разомкнутыми группами контактов на ток до 16А (230В АС1 50Гц, 30В DC1) на каждую группу. Реле мрп 3 применяется для гальванической развязки, дистанционного включения нагрузки или увеличения количества контактов используемого оборудования.

Ключевые особенности

  • 3 нормально разомкнутые группы контактов (3 NO) на ток до 16А (230В АС1 50Гц/30В DC1) на каждую группу, суммарно до 28А (230В АС1 50Гц/30В DC1);
  • Гальваническая развязка цепей катушки и контактов: напряжение 2000 В АС (50 Гц, 1 мин);
  • Светодиодная индикация состояния реле на лицевой панели — мгновенная визуальная диагностика;
  • Время включения ≤ 25 мс, выключения — ≤ 50 мс; максимальная частота коммутаций 600 цикл/ч;
  • Износостойкость: механическая 10⁷ циклов, электрическая 10⁵ циклов;
  • Напряжение питания АСDC 230/110/24 В, АС 400/230 В;
  • Ширина корпуса — 1 DIN модуль (18 мм), монтаж на DIN-рейку 35 мм; исполнения УХЛ4 и УХЛ2 по ГОСТ 15150-69.

Где применяется

  • В промышленной автоматизации — для увеличения количества контактов в управляемой цепи.
  • В системах автоматизации, в промышленном оборудовании — например, когда у контроллера недостаточно мощный выход для прямого управления нагрузкой электродвигателя, этой цепью электродвигателя контроллер может управлять посредством гальванической развязки МРП-3.
ВНИМАНИЕ!
  1. Перед монтажом и подключением реле обязательно отключите напряжение питания. Установка и подключение должны производиться квалифицированным электромонтажным персоналом.
  2. Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5 мм.
  3. Ток через каждую отдельную контактную группу не должен превышать 16А 230В АС1 50 Гц/30В DC1; суммарный продолжительный ток через обе группы — не более 28А (230В АС1 50Гц/30В DC1).
  4. Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.
  5. МРП-3 предназначено для установки в шкафы и щиты в сухих закрытых помещениях.

Серия промежуточных реле МРП

Меандр мрп - это линейка промежуточных реле с широким выборов исполнений по количеству и типу контактных групп, напряжению питания, допустимым токам и ширине корпуса.

МодельКонтактные группыТок одной группыСуммарный токШирина корпуса (мм)
МРП-11 переключающая16 А16 А18
МРП-22 переключающие16 А24 А18
МРП-2-12 переключающие7 А AC1 / 8 А DC110,5 А AC1 / 12 А DC118
МРП-2М2 переключающие3 А4,5 А13
МРП-2М-12 переключающие8 А12 А13
МРП-33 нормально разомкнутые16 А28 А18
МРП-3-13 переключающие7 А AC1 / 8 А DC112 А AC1 / 14 А DC118
МРП-3М3 переключающие3 А5,2 А13
МРП-42 переключающие + 2 нормально разомкнутые7 А AC1 / 8 А DC113 А AC1 / 15 А DC118
МРП-4-14 переключающие8 А15 А22
МРП-4-24 переключающие3 А8 А18
МРП-66 переключающих3 А AC1 / 1,2 А AC35,9 А AC1 / 2,4 А AC322
МРП-М77 независимых (6 нормально разомкнутые и 1 переключающий)3 А10 А35

Суммарный ток — ограничение для всех контактных групп при одновременной нагрузке. Суммарный ток не равен допустимому току каждой группы по отдельности.

Как выбрать модель МРП

  1. Определите количество управляемых цепей.
  2. Также, определите, что должно происходить при включении реле: замыкание цепи, размыкание цепи или переключение между двумя цепями. По этому условию выберите модель с нужным типом контактов.
  3. Проверьте допустимый ток контактов с учётом категории нагрузки, тока одной контактной группы и суммарного тока всех групп.
  4. Выберите исполнение по напряжению питания реле, соответствующему напряжению управляющего сигнала.
  5. Проверьте условия установки — ширину корпуса, необходимые боковые зазоры и связанные с ними ограничения по допустимому току.
Бренд:
МЕАНДР
Время (задержка) включения реле, не более:
0.025с
Время выключения реле, не более:
0.05с
Габаритные размеры:
13х93х62 мм
Гарантия производителя:
2 года
Диапазон рабочих температур, °C (по исполнениям):
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Допустимое отклонение напряжения питания DС:
±10% от номинального
Допустимое отклонение напряжения питания АС 50/60Гц:
-15% — +10% от номинального
Исполнение:
Стандартная позиция
Климатическое исполнение ГОСТ 15150-69 (по исполнениям):
УХЛ4, УХЛ2
Количество и тип контактов:
3 НО
Максимальная коммутируемая мощность (DC30В), не более:
480Вт
Максимальная коммутируемая мощность (АС1 250В), не более:
4000Вт
Максимальная коммутируемая мощность (АС3 250В), не более:
1500Вт
Максимальная механическая износостойкость контактов, не менее:
100000 циклов
Максимальная частота коммутаций, не более:
600 цикл / ч
Максимальная электрическая износостойкость контактов, не менее:
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1):
250В
Максимальное коммутируемое напряжение (DC):
30В
Максимальное напряжение между цепями питания и контактами реле:
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC3 индуктивная, реактивная), А:
6
Масса брутто, не более:
0.095кг
Масса нетто, не более:
0.084кг
Момент затяжки винтового соединения клеммы, не более:
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Номинальное напряжение питания (по исполнениям):
ACDC24В, ACDC110В, ACDC230В, AC400В
Относительная влажность воздуха:
до 80% (при 25°С)
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4):
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5):
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более:
3ВА/2Вт для ACDC24В, ACDC110В, ACDC230В и ACDC24В/AC230В, 3ВА для AC230В, 2ВА для AC400В
Производитель:
МЕАНДР
Рабочее положение в пространстве:
произвольное
Режим работы:
круглосуточный
Сечение подключаемых проводов:
до 2.5мм²
Срок службы:
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89:
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96:
IP40 / IP20
Температура хранения, °С:
-40 - +70
Ток всех групп контактов суммарный продолжительный, не более, А:
28 (230В АС1 50Гц) / 28 (30В DC1)
Ток одной группы контактов, не более, А:
16 (230В АС1 50Гц) / 16 (30В DC1)
Напряжение питания:
ACDC230В
Климатическое исполнение:
УХЛ2
Полное наименование:
Реле промежуточное МРП-3 ACDC230В УХЛ2

Руководство по эксплутации (mrp-v51.pdf, 1,155 Kb) [Скачать]

Руководство по эксплутации (mrp-v50.pdf, 1,154 Kb) [Скачать]

3d модель (mrp-3.zip, 822 Kb) [Скачать]
