Назначение

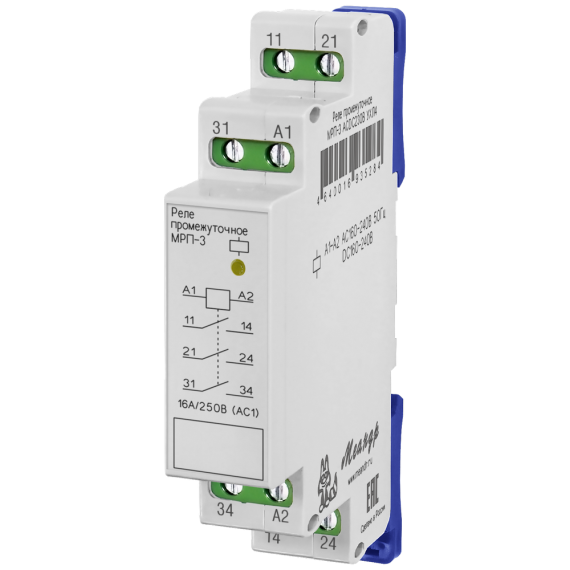

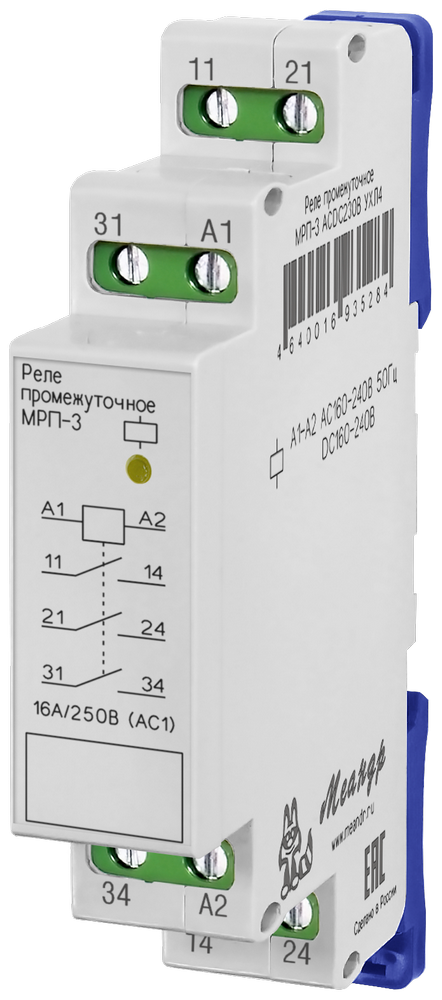

Промежуточное реле МРП-3 — это вспомогательное реле с 3 нормально разомкнутыми группами контактов на ток до 16А (230В АС1 50Гц, 30В DC1) на каждую группу. Реле мрп 3 применяется для гальванической развязки, дистанционного включения нагрузки или увеличения количества контактов используемого оборудования.
Ключевые особенности
- 3 нормально разомкнутые группы контактов (3 NO) на ток до 16А (230В АС1 50Гц/30В DC1) на каждую группу, суммарно до 28А (230В АС1 50Гц/30В DC1);
- Гальваническая развязка цепей катушки и контактов: напряжение 2000 В АС (50 Гц, 1 мин);
- Светодиодная индикация состояния реле на лицевой панели — мгновенная визуальная диагностика;
- Время включения ≤ 25 мс, выключения — ≤ 50 мс; максимальная частота коммутаций 600 цикл/ч;
- Износостойкость: механическая 10⁷ циклов, электрическая 10⁵ циклов;
- Напряжение питания АСDC 230/110/24 В, АС 400/230 В;
- Ширина корпуса — 1 DIN модуль (18 мм), монтаж на DIN-рейку 35 мм; исполнения УХЛ4 и УХЛ2 по ГОСТ 15150-69.
Где применяется
- В промышленной автоматизации — для увеличения количества контактов в управляемой цепи.
- В системах автоматизации, в промышленном оборудовании — например, когда у контроллера недостаточно мощный выход для прямого управления нагрузкой электродвигателя, этой цепью электродвигателя контроллер может управлять посредством гальванической развязки МРП-3.
- Перед монтажом и подключением реле обязательно отключите напряжение питания. Установка и подключение должны производиться квалифицированным электромонтажным персоналом.
- Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5 мм.
- Ток через каждую отдельную контактную группу не должен превышать 16А 230В АС1 50 Гц/30В DC1; суммарный продолжительный ток через обе группы — не более 28А (230В АС1 50Гц/30В DC1).
- Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.
- МРП-3 предназначено для установки в шкафы и щиты в сухих закрытых помещениях.
Серия промежуточных реле МРП
Меандр мрп - это линейка промежуточных реле с широким выборов исполнений по количеству и типу контактных групп, напряжению питания, допустимым токам и ширине корпуса.
| Модель | Контактные группы | Ток одной группы | Суммарный ток | Ширина корпуса (мм) |
|---|---|---|---|---|
| МРП-1 | 1 переключающая | 16 А | 16 А | 18 |
| МРП-2 | 2 переключающие | 16 А | 24 А | 18 |
| МРП-2-1 | 2 переключающие | 7 А AC1 / 8 А DC1 | 10,5 А AC1 / 12 А DC1 | 18 |
| МРП-2М | 2 переключающие | 3 А | 4,5 А | 13 |
| МРП-2М-1 | 2 переключающие | 8 А | 12 А | 13 |
| МРП-3 | 3 нормально разомкнутые | 16 А | 28 А | 18 |
| МРП-3-1 | 3 переключающие | 7 А AC1 / 8 А DC1 | 12 А AC1 / 14 А DC1 | 18 |
| МРП-3М | 3 переключающие | 3 А | 5,2 А | 13 |
| МРП-4 | 2 переключающие + 2 нормально разомкнутые | 7 А AC1 / 8 А DC1 | 13 А AC1 / 15 А DC1 | 18 |
| МРП-4-1 | 4 переключающие | 8 А | 15 А | 22 |
| МРП-4-2 | 4 переключающие | 3 А | 8 А | 18 |
| МРП-6 | 6 переключающих | 3 А AC1 / 1,2 А AC3 | 5,9 А AC1 / 2,4 А AC3 | 22 |
| МРП-М7 | 7 независимых (6 нормально разомкнутые и 1 переключающий) | 3 А | 10 А | 35 |
Суммарный ток — ограничение для всех контактных групп при одновременной нагрузке. Суммарный ток не равен допустимому току каждой группы по отдельности.
Как выбрать модель МРП
- Определите количество управляемых цепей.
- Также, определите, что должно происходить при включении реле: замыкание цепи, размыкание цепи или переключение между двумя цепями. По этому условию выберите модель с нужным типом контактов.
- Проверьте допустимый ток контактов с учётом категории нагрузки, тока одной контактной группы и суммарного тока всех групп.
- Выберите исполнение по напряжению питания реле, соответствующему напряжению управляющего сигнала.
- Проверьте условия установки — ширину корпуса, необходимые боковые зазоры и связанные с ними ограничения по допустимому току.
