Назначение

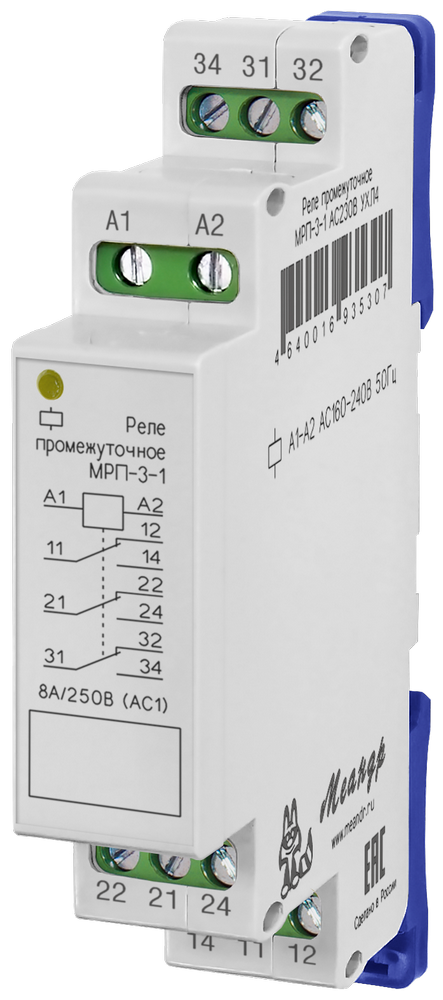

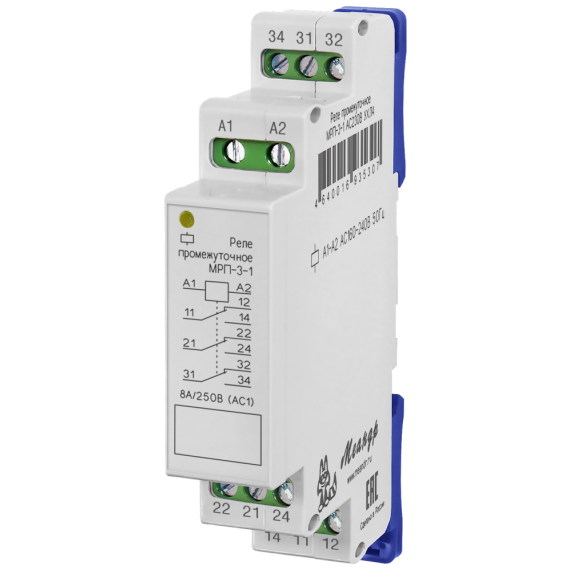

Промежуточное реле МРП-3-1 — это вспомогательное реле с 3 переключающими группами контактов на ток до 7/8А (230В АС1 50Гц/ 30В DC1) на каждую группу. Реле мрп 3 1 обеспечивает гальваническую развязку между силовыми цепями и цепями управления, а также применяется для увеличения количества контактов используемого оборудования.
Ключевые особенности
- 3 переключающие группы контактов (3 СO) на ток до 7/8А (230В АС1 50Гц/30В DC1) на каждую группу, суммарно до 12/14А (230В АС1 50Гц/30В DC1);
- Гальваническая развязка цепей катушки и контактов: напряжение 2000 В АС (50 Гц, 1 мин);
- Светодиодная индикация состояния реле на лицевой панели — мгновенная визуальная диагностика;
- Время включения ≤ 25 мс, выключения — ≤ 50 мс; максимальная частота коммутаций 600 цикл/ч;
- Износостойкость: механическая 10⁷ циклов, электрическая 10⁵ циклов;
- Напряжение питания АСDC 230/24/12В;
- Ширина корпуса — 1 DIN модуль (18 мм), монтаж на DIN-рейку 35 мм; исполнения УХЛ4 и УХЛ2 по ГОСТ 15150-69.
Принцип работы
МРП-3-1 оснащено тремя переключающими контактными группами (3 CO), которые позволяют управлять несколькими электрическими цепями одновременно. Питание реле осуществляется от источника напряжения, соответствующего исполнению: ACDC230, ACDC24 или ACDC12. Для исполнений с питанием ACDC24/ACDC230 напряжение AC 230В подаётся на клеммы А1–А2, а напряжение AC/DC 24В — на клеммы А2–А3 без соблюдения полярности. Для исполнений с одним номинальным напряжением питания напряжение подаётся на клеммы А1–А2. При подаче номинального напряжения питания на клеммы А1–А2 срабатывает промежуточное электромагнитное реле, переключаются контакты контактных групп, а на лицевой панели загорается индикатор включения. При снятии управляющего напряжения реле возвращается в исходное состояние, а индикатор гаснет.
Где применяется
- В шкафах автоматики — реле промежуточное мрп 3 1 обеспечивает гальваническую развязку между цепью управления и коммутируемыми электрическими цепями. Например, контроллер подаёт управляющее напряжение на катушку реле мрп 3 1, в результате чего реле срабатывает и переключает три свои контактные группы, изменяя состояние подключённых электрических цепей (управления контакторами электродвигателей, световой сигнализации и другими элементами автоматики). При этом цепь катушки и коммутируемые цепи электрически разделены: ток из цепи катушки не проходит непосредственно в цепи, подключённые к контактам. Управляющий сигнал передаётся за счёт электромеханического переключения контактов реле.
- Перед монтажом и подключением реле обязательно отключите напряжение питания. Установка и подключение должны производиться квалифицированным электромонтажным персоналом.
- Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5 мм.
- Ток через каждую отдельную контактную группу не должен превышать 7/8А (230В АС1 50Гц/30В DC1) на каждую группу, суммарно до 12/14А (230В АС1 50Гц/30В DC1).
- Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.
- МРП-3-1 предназначено для установки в шкафы и щиты в закрытых помещениях без образования конденсата.
Серия промежуточных реле МРП
Меандр мрп - это линейка промежуточных реле с широким выборов исполнений по количеству и типу контактных групп, напряжению питания, допустимым токам и ширине корпуса.
| Модель | Контактные группы | Ток одной группы | Суммарный ток | Ширина корпуса (мм) |
|---|---|---|---|---|
| МРП-1 | 1 переключающая | 16 А | 16 А | 18 |
| МРП-2 | 2 переключающие | 16 А | 24 А | 18 |
| МРП-2-1 | 2 переключающие | 7 А AC1 / 8 А DC1 | 10,5 А AC1 / 12 А DC1 | 18 |
| МРП-2М | 2 переключающие | 3 А | 4,5 А | 13 |
| МРП-2М-1 | 2 переключающие | 8 А | 12 А | 13 |
| МРП-3 | 3 нормально разомкнутые | 16 А | 28 А | 18 |
| МРП-3-1 | 3 переключающие | 7 А AC1 / 8 А DC1 | 12 А AC1 / 14 А DC1 | 18 |
| МРП-3М | 3 переключающие | 3 А | 5,2 А | 13 |
| МРП-4 | 2 переключающие + 2 нормально разомкнутые | 7 А AC1 / 8 А DC1 | 13 А AC1 / 15 А DC1 | 18 |
| МРП-4-1 | 4 переключающие | 8 А | 15 А | 22 |
| МРП-4-2 | 4 переключающие | 3 А | 8 А | 18 |
| МРП-6 | 6 переключающих | 3 А AC1 / 1,2 А AC3 | 5,9 А AC1 / 2,4 А AC3 | 22 |
| МРП-М7 | 7 независимых (6 нормально разомкнутых и 1 переключающий) | 3 А | 10 А | 35 |
Суммарный ток — ограничение для всех контактных групп при одновременной нагрузке. Суммарный ток не равен допустимому току каждой группы по отдельности.
Как выбрать модель МРП
- Определите количество управляемых цепей.
- Также, определите, что должно происходить при включении реле: замыкание цепи, размыкание цепи или переключение между двумя цепями. По этому условию выберите модель с нужным типом контактов.
- Проверьте допустимый ток контактов с учётом категории нагрузки, тока одной контактной группы и суммарного тока всех групп.
- Выберите исполнение по напряжению питания реле, соответствующему напряжению управляющего сигнала.
- Проверьте условия установки — ширину корпуса, необходимые боковые зазоры и связанные с ними ограничения по допустимому току.
