Назначение

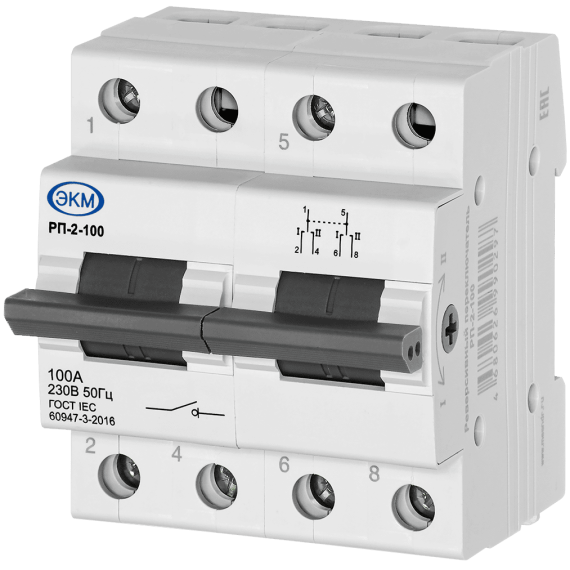

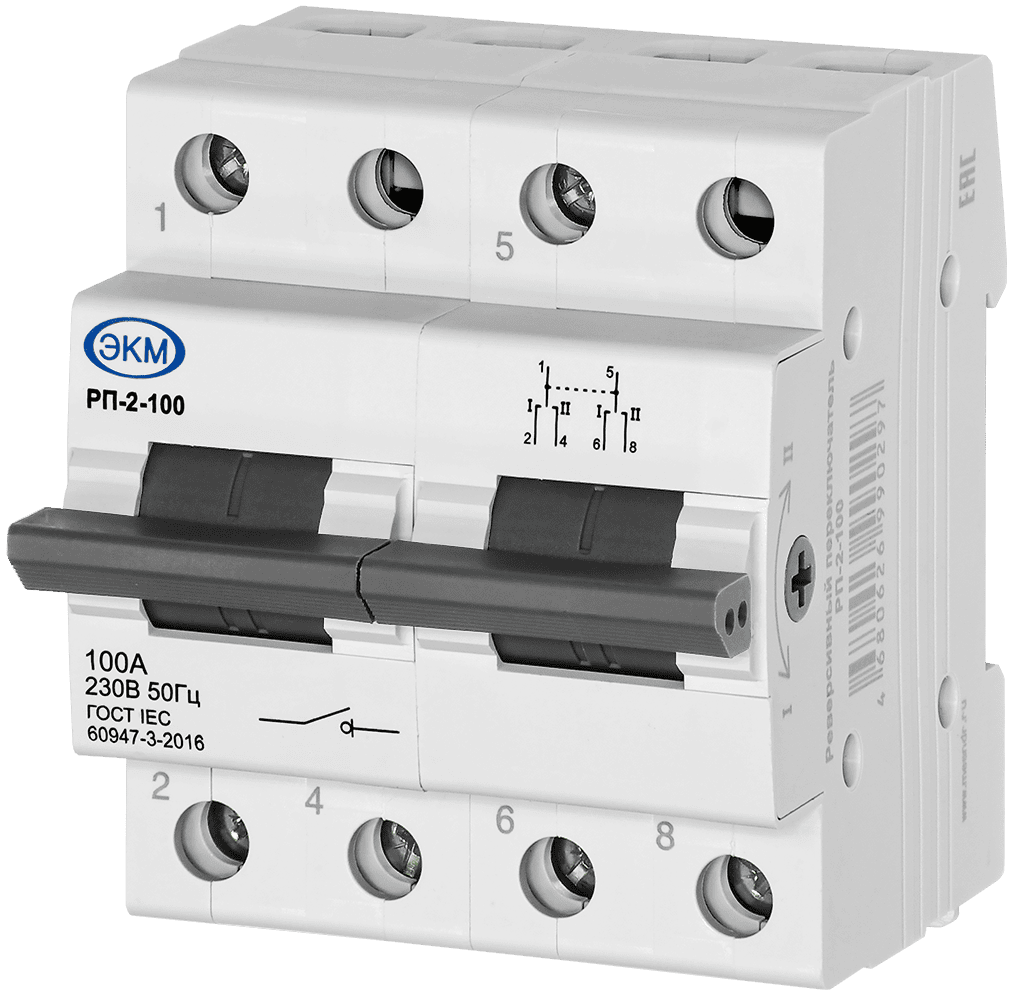

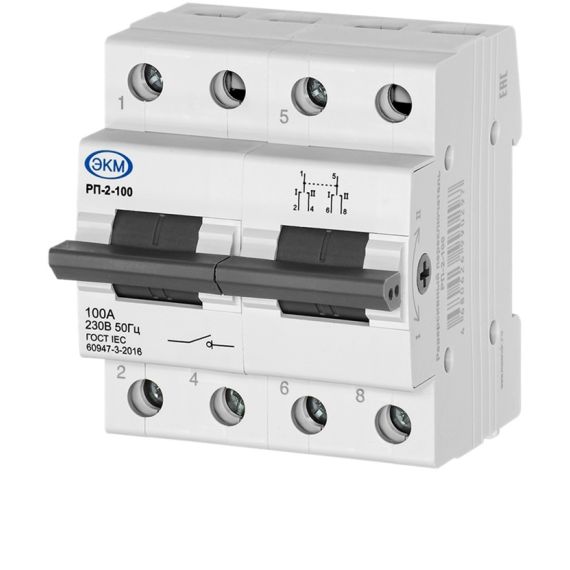

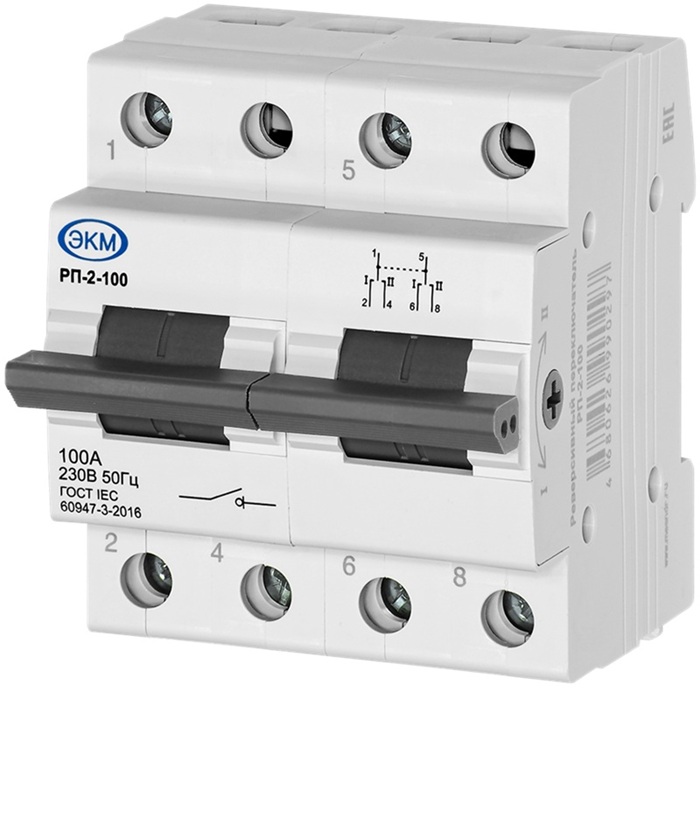

РП-2 — реверсивный переключатель двухполюсный для ручного переключения питания с одного ввода на другой и обратно. Два полюса позволяют одновременно переключать два проводника электрической цепи. Например, в схеме с фазным и нейтральным проводниками РП-2 переключает L и N одновременно.
Двухполюсный реверсивный рубильник устанавливается на DIN-рейку 35 мм и управляется рукояткой на передней панели. РП-2 выпускается на 40, 63 и 100 А, номинальное рабочее напряжение — 400 В AC, частота сети — 50/60 Гц.
Серия реверсивных переключателей РП
| Параметр | РП-1 | РП-2 | РП-3 | РП-4 |
|---|---|---|---|---|
| Число полюсов | 1 | 2 | 3 | 4 |
| Номинальное рабочее напряжение | 230 В AC — 40/63 А; 400 В AC — 100 А | 400 В AC | 400 В AC | 400 В AC |
| Габариты 40 А, мм | 18×80×83 | 36×80×83 | 54×80×83 | 72×80×83 |
| Габариты 63 А, мм | 18×79×94 | 36×79×94 | 54×79×94 | Появится в 2027 |
| Габариты 100 А, мм | 36×78×84 | 72×78×84 | 108×78×84 | — |
Как выбрать количество полюсов? Количество полюсов показывает, сколько проводников цепи переключаются одновременно.РП-1 переключает один проводник, РП-2 — два одновременно, РП-3 — три, РП-4 — четыре. РП-2 подходит для схем, где требуется одновременно переключать фазу и нейтраль; РП-3 — три фазы; РП-4 — три фазы и нейтраль. Количество полюсов выбирают в соответствии со схемой электроснабжения.
Принцип работы
Подключение реверсивного переключателя выполняется к двум вводам и нагрузке в соответствии со схемой подключения. В положении I нагрузка подключена к первому вводу, в положении II — ко второму. При переводе рукоятки в среднее положение «0» контакты размыкаются. Оба полюса РП-2 переключаются одновременно.
Где применяется
- Для дома с резервным генератором — РП-2 позволяет вручную переключать питание с электросети на генератор и обратно. Подключение генератора к дому через реверсивный переключатель РП-2 применяют, когда резервный источник нужно включать вручную вместо основного ввода.
- В схемах, где необходимо одновременно переключать два проводника — например, фазу и нейтраль. РП-2 переключает оба проводника одной рукояткой, поэтому подключение генератора через реверсивный переключатель может выполняться с коммутацией L и N, если это предусмотрено схемой электроснабжения.
- Для оборудования с двумя вводами питания — реверсивный переключатель позволяет вручную выбрать, от какого ввода будет работать оборудование. В среднем положении рукоятки «0» контакты разомкнуты.
Климатическое исполнение и места установки
РП-2 рассчитан на работу при температуре от −5 до +40 °C и относительной влажности воздуха до 80% при +25 °C. Степень защиты клемм — IP20. Переключатель рассчитан на круглосуточный режим работы, устанавливается на DIN-рейку 35 мм; рабочее положение — произвольное.
Информация для заказа
При выборе РП-2 учитывайте рабочий ток цепи и тип нагрузки, поскольку допустимый ток переключателя зависит от категории применения.
Для категории AC1 максимальный рабочий ток соответствует номиналу исполнения:
- РП-2-40 — для цепей с рабочим током до 40 А;
- РП-2-63 — до 63 А;
- РП-2-100 — до 100 А.
Для категории AC3, применяемой при коммутации электродвигателей, максимальный рабочий ток составляет соответственно 14, 25 и 40 А.
