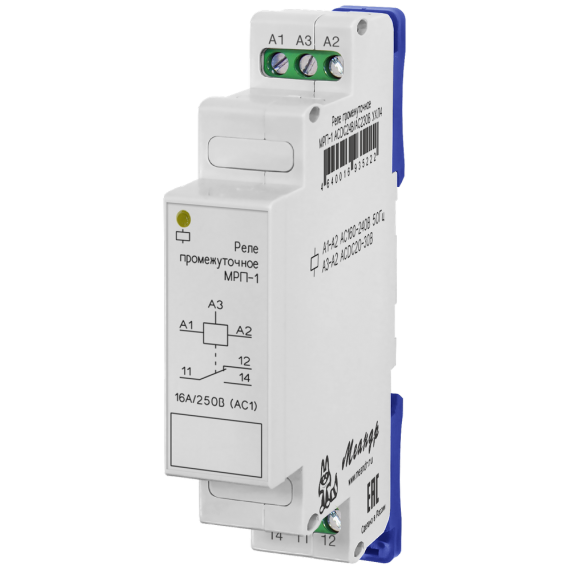

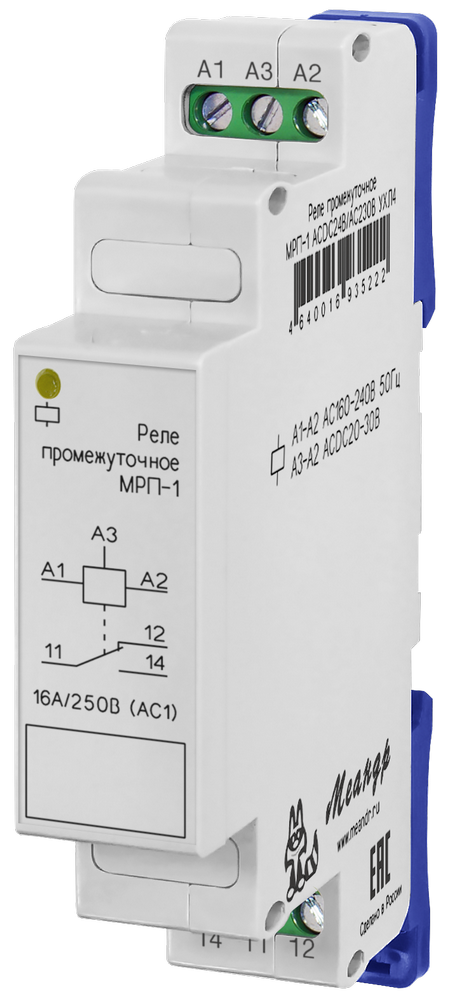

Реле промежуточное МРП-1
Реле промежуточное МРП-1
Написать отзыв
1 293.00 ₽
В корзину

Реле промежуточное МРП-1

4640016939152
Написать отзыв
+ −

Минимальное количество для товара "Реле промежуточное МРП-1" 1.

Список вариантов товара

Назначение МРП-1

МРП-1 — промежуточное реле для дистанционного управления электрическими цепями и обеспечения гальванической развязки между цепью питания реле и коммутируемой цепью. Контроллер, реле времени или другое устройство автоматики может с помощью МРП-1 включать и отключать электрические цепи, например цепи сигнализации, освещения или управления контакторами.

При подаче напряжения питания реле переключает одну контактную группу: один контакт замыкается, другой размыкается. Допустимый ток контактной группы — до 16 А для категорий нагрузки AC1 и DC1 при соблюдении условий установки.

Реле МРП-1 устанавливается на DIN-рейку 35 мм или ровную монтажную поверхность. Ширина корпуса — 18 мм. Предусмотрен световой индикатор включения.

Ключевые особенности МРП-1

  • Одна переключающая контактная группа.
  • Ток контактной группы — до 16А (AC1/DC1). Для индуктивной нагрузки применяется понижающий коэффициент согласно Руководству по эксплуатации.
  • Гальваническое разделение — цепь питания реле электрически отделена от цепи, коммутируемой контактами.
  • Исполнения по напряжению питания — ACDC12 В, AC400 В и ACDC24В/AC230В.
  • Время включения — не более 25 мс; выключения — не более 50 мс.
  • Ширина корпуса — 18 мм; установка на DIN-рейку 35 мм или ровную поверхность.
ВНИМАНИЕ!

Важно: для исполнения ACDC24В/AC230В используются соответствующие клеммы подключения. Одновременная подача двух напряжений не допускается.

Условия для тока до 16А (AC1/DC1): боковые зазоры не менее 5 мм. При установке без зазоров допустимые значения тока уменьшаются вдвое. Для индуктивной нагрузки необходимо учитывать понижающий коэффициент, согласно Руководству по эксплуатации.

Где применяется МРП-1

  • В шкафах управления и автоматики — для включения и отключения электрических цепей по сигналу контроллера, реле времени или другого устройства.
  • Для электрического разделения цепей — когда необходимо управлять нагрузкой без непосредственного электрического соединения цепи питания реле с коммутируемой цепью.

Климатическое исполнение и условия эксплуатации МРП-1

УХЛ4: −25…+55 °C; УХЛ2: −40…+55 °C, без образования конденсата. Степень защиты корпуса реле МРП 1 — IP40, клемм — IP20. Режим работы — круглосуточный.

Серия промежуточных реле МРП

Модели различаются количеством и типом контактных групп, допустимым током, шириной корпуса и напряжением питания.

МодельКонтактные группыТок одной группыСуммарный токШирина корпуса (мм)
МРП-11 переключающая16 А16 А18
МРП-22 переключающие16 А24 А18
МРП-2-12 переключающие7 А AC1 / 8 А DC110,5 А AC1 / 12 А DC118
МРП-2М2 переключающие3 А4,5 А13
МРП-2М-12 переключающие8 А12 А13
МРП-33 нормально разомкнутые16 А28 А18
МРП-3-13 переключающие7 А AC1 / 8 А DC112 А AC1 / 14 А DC118
МРП-3М3 переключающие3 А5,2 А13
МРП-42 переключающие + 2 нормально разомкнутые7 А AC1 / 8 А DC113 А AC1 / 15 А DC118
МРП-4-14 переключающие8 А15 А22
МРП-4-24 переключающие3 А8 А18
МРП-66 переключающих3 А AC1 / 1,2 А AC35,9 А AC1 / 2,4 А AC322
МРП-М77 независимых (6 нормально разомкнутые и 1 переключающий)3 А10 А35

Суммарный ток — ограничение для всех контактных групп при одновременной нагрузке. Суммарный ток не равен допустимому току каждой группы по отдельности.

У МРП-1 — МРП-6 контактные группы переключаются совместно. У МРП-М7 семь групп управляются независимо. Для МРП-4-2 предусмотрено питание AC/DC 80–260 В.

Как выбрать модель МРП

  1. Определите количество управляемых цепей.
  2. Также, определите, что должно происходить при включении реле: замыкание цепи, размыкание цепи или переключение между двумя цепями. По этому условию выберите модель с нужным типом контактов.
  3. Проверьте допустимый ток контактов с учётом категории нагрузки, тока одной контактной группы и суммарного тока всех групп.
  4. Выберите исполнение по напряжению питания реле, соответствующему напряжению управляющего сигнала.
  5. Проверьте условия установки — ширину корпуса, необходимые боковые зазоры и связанные с ними ограничения по допустимому току.
Бренд
МЕАНДР
Время (задержка) включения реле, не более
0.025с
Время выключения реле, не более
0.05с
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Допустимое отклонение напряжения питания DС
±10% от номинального
Допустимое отклонение напряжения питания АС 50/60Гц
-15% — +10% от номинального
Исполнение
Стандартная позиция
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
1 переключающая группа
Максимальная коммутируемая мощность (DC30В), не более
480Вт
Максимальная коммутируемая мощность (АС1 250В), не более
4000Вт
Максимальная коммутируемая мощность (АС3 250В), не более
1500Вт
Максимальная механическая износостойкость контактов, не менее
100000 циклов
Максимальная частота коммутаций, не более
600 цикл / ч
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1)
250В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC3 индуктивная, реактивная), А
6
Масса брутто, не более
0.063кг
Масса нетто, не более
0.051кг
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Номинальное напряжение питания (по исполнениям)
ACDC12В, ACDC24В/AC230В, AC400В
Относительная влажность воздуха
до 80% (при 25°С)
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
4ВА/0.5Вт для ACDC12В и ACDC24В/AC230В, 4ВА для AC400В
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
до 2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Ток всех групп контактов суммарный продолжительный, не более, А
16 (230В АС1 50Гц) / 16 (30В DC1)
Ток одной группы контактов, не более, А
16 (230В АС1 50Гц) / 16 (30В DC1)
Напряжение питания
AC400В
Климатическое исполнение
УХЛ4
Полное наименование
Реле промежуточное МРП-1 AC400В УХЛ4

Руководство по эксплутации (mrp-v51.pdf, 1,155 Kb) [Скачать]

Руководство по эксплутации (mrp-v50.pdf, 1,154 Kb) [Скачать]
