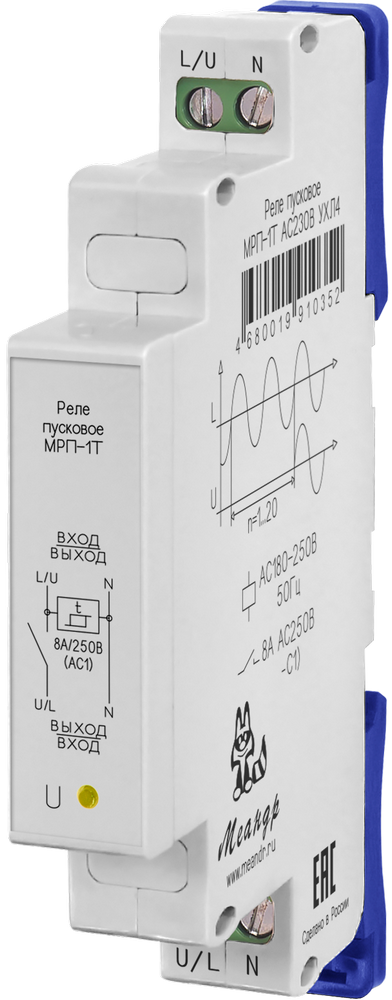

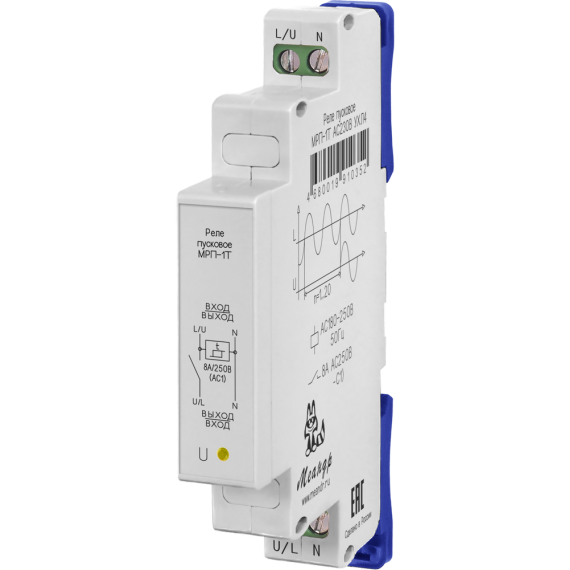

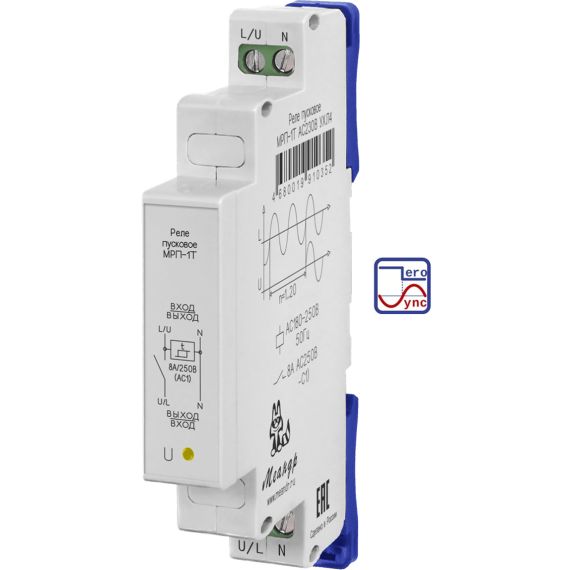

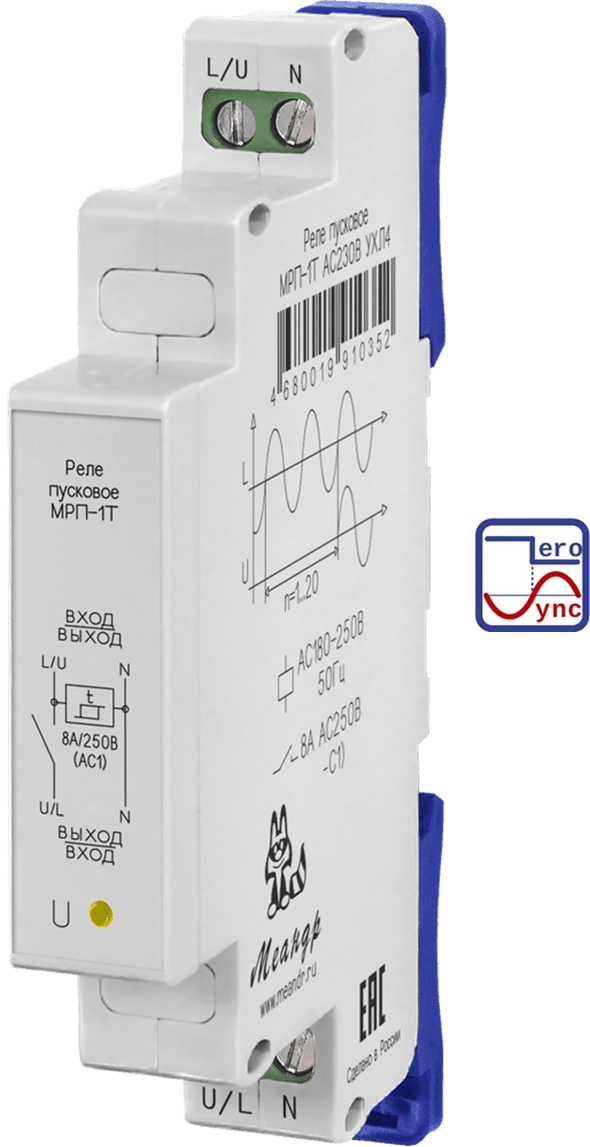

Реле ограничесния пускового тока МРП-1Т

Назначение

МРП-1Т — ограничитель пускового тока, предназначенный для снижения кратковременных бросков тока при включении импульсных источников питания, LED-драйверов, светодиодных светильников и другого оборудования с большой входной ёмкостью. При включении такого оборудования происходит быстрый заряд входных конденсаторов, из-за чего на короткое время возникает ток, значительно превышающий рабочий. МРП-1Т уменьшает этот бросок за счёт подключения нагрузки в момент перехода сетевого напряжения через нулевое значение (технология zero sync™). Такой принцип работы обеспечивает уменьшение пусковых токов при включении оборудования, снижая кратковременный бросок тока, возникающий при зарядке входных конденсаторов.

МРП-1Т рассчитан на питание AC 185...255 В, 50 Гц. Номинальная емкость нагрузки — до 160 мкФ, максимальная суммарная емкость — 250 мкФ. Максимальный коммутируемый ток составляет 8 А, максимальная коммутируемая мощность — 2000 Вт. Время включения — 0,15...0,7 с. Устройство имеет один замыкающий контакт и светодиодную индикацию состояния выхода. Ширина корпуса — 13 мм, монтаж выполняется на DIN-рейку 35 мм.

В серию реле ограничения пускового тока Меандр входят МРП-101, МРП-102, МРП-108 и МРП-1Т. Все приборы предназначены для работы с импульсными источниками питания и другими емкостными нагрузками. Модели различаются принципом ограничения пускового тока, алгоритмом работы, способом подключения и допустимой нагрузкой.

МРП-101 ограничивает ток заряда входных конденсаторов через встроенный резистор, который после включения реле шунтируется его контактами. Прибор устанавливается между выключателем и нагрузкой.

МРП-102 ограничивает пусковой ток с помощью токоограничительных резисторов. Встроенное реле управляется в зависимости от тока нагрузки: при превышении порога включения контакты замыкаются и шунтируют резисторы, а при снижении тока ниже порога выключения — размыкаются. Прибор может устанавливаться как до, так и после выключателя.

МРП-108 ограничивает ток заряда входной емкости через встроенный резистор с последующим его шунтированием. Допустимые ток и мощность нагрузки зависят от времени включения подключенного блока питания.

МРП-1Т использует другой принцип ограничения пускового тока — синхронную коммутацию по технологии zero sync™. Нагрузка подключается при переходе сетевого напряжения через ноль, без предварительного ограничения тока заряда через токоограничительный резистор. При использовании нескольких МРП-1Т моменты включения отдельных групп распределяются во времени, что позволяет уменьшить суммарный бросок тока через общий автоматический выключатель.

Ключевые особенности

• технология zero sync™ - коммутация в момент перехода сетевого напряжения через ноль;
• номинальная емкость нагрузки — до 160 мкФ;
• максимальная суммарная емкость — 250 мкФ;
• максимальный коммутируемый ток — 8 А;
• максимальная коммутируемая мощность — 2000 Вт;
• питание — AC 185...255 В, 50 Гц;
• время включения — 0,15...0,7 с;
• один замыкающий контакт;
• индикация состояния выхода;
• корпус шириной 13 мм, установка на DIN-рейку 35 мм.

Принцип работы

Принцип работы МРП-1Т основан на синхронной коммутации нагрузки по технологии zero sync™. После подачи питания прибор случайным образом выбирает один из первых двадцати переходов сетевого напряжения через ноль. В выбранный момент выходной контакт замыкается и подключает нагрузку. Коммутация в момент перехода сетевого напряжения через ноль позволяет уменьшить бросок тока при включении емкостной нагрузки.

При одновременной подаче питания на несколько МРП-1Т каждый прибор независимо определяет момент срабатывания с помощью программного генератора случайного числа. За счет этого снижается вероятность одновременного включения нескольких групп нагрузки и суммирования их пусковых импульсов. Такой алгоритм обеспечивает уменьшение пусковых токов и снижает суммарный бросок тока через общий автоматический выключатель.

Где применяется

Климатическое исполнение и места установки

МРП-1Т AC230В УХЛ4 рассчитан на эксплуатацию при температуре от −25 до +55 °C, МРП-1Т AC230В УХЛ2 — от −40 до +55 °C. Степень защиты корпуса — IP40, клемм — IP20. Рабочее положение произвольное, режим работы — круглосуточный.

Монтаж выполняется на DIN-рейку 35 мм или ровную монтажную поверхность. Допустимое сечение подключаемых проводников — до 2,5 мм².
