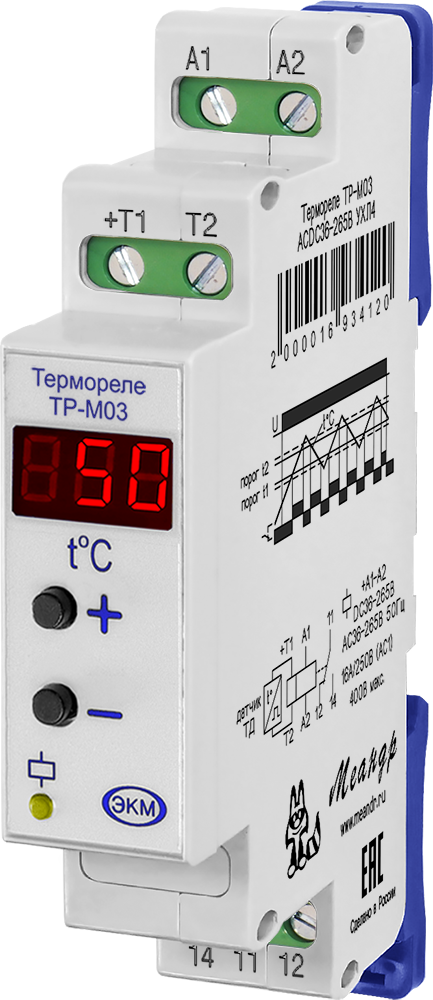

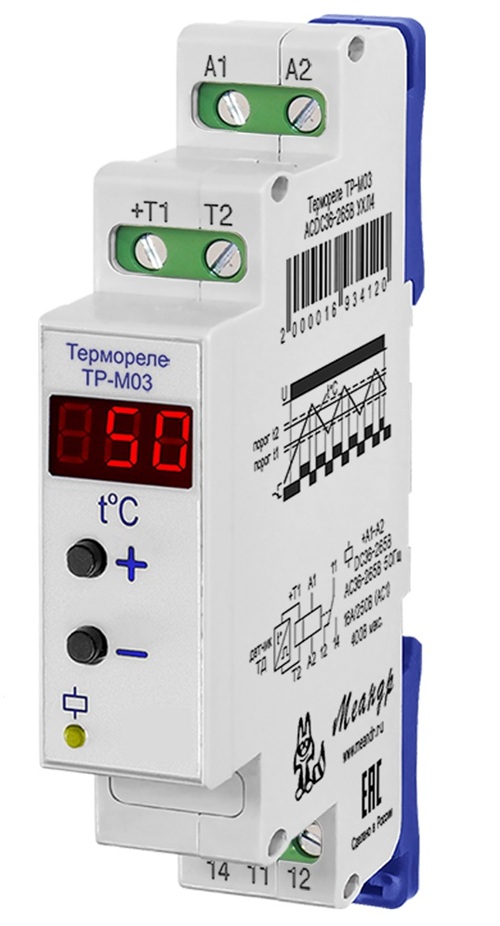

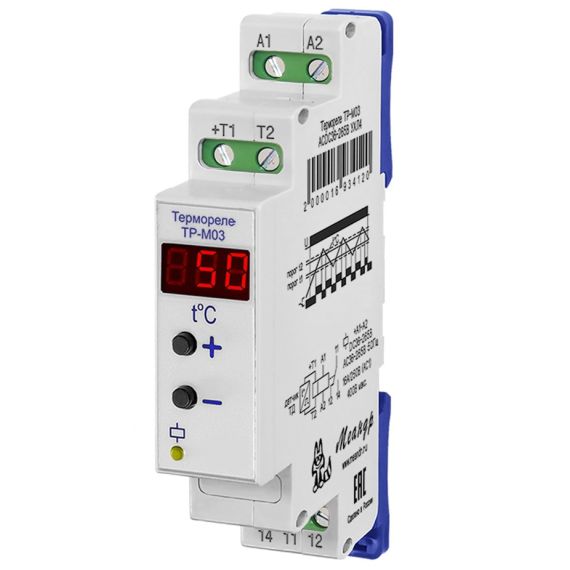

Реле контроля температуры ТР-М03
Реле контроля температуры ТР-М03
Написать отзыв
4 711.00 ₽
В корзину

Реле контроля температуры ТР-М03

4680019912707
Написать отзыв
+ −

Минимальное количество для товара "Реле контроля температуры ТР-М03" 1.

Список вариантов товара
Бренд
МЕАНДР
Время готовности, не более
2.5с
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Диапазон измеряемых температур
-55 - +125 °С
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
1 переключающая группа
Максимальная коммутируемая мощность (DC30В), не более
480Вт
Максимальная коммутируемая мощность (АС1 250В), не более
4000Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1)
400В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
16
Максимальный коммутируемый ток (DC), А
16
Масса брутто, не более
0.08кг
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
ACDC10-30B
Номинальное напряжение питания (по исполнениям)
ACDC10-30В ± 10%, ACDC36-265В ± 10%
Относительная влажность воздуха
до 80% (при 25°С)
Погрешность измерения температуры
от -10 до 85°С - ± 0.5°С, в остальном рабочем диапазоне - ± 2°С
Полное наименование
Реле ТР-М03 ACDC10-30B УХЛ4 без датчика
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты датчика по ГОСТ 14254-96
IP65
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Температурный гистерезис
1°С
Тип термодатчика
без датчика

Руководство по эксплутации (tr-m03-v10.pdf, 394 Kb) [Скачать]

3d модель (tr-m03.zip, 1,268 Kb) [Скачать]
