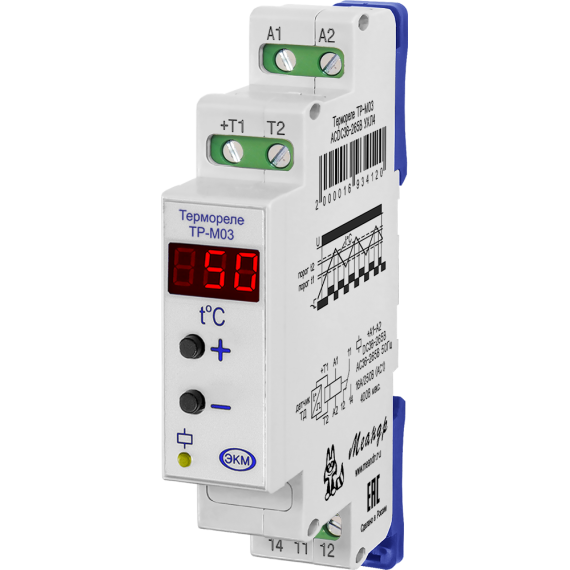

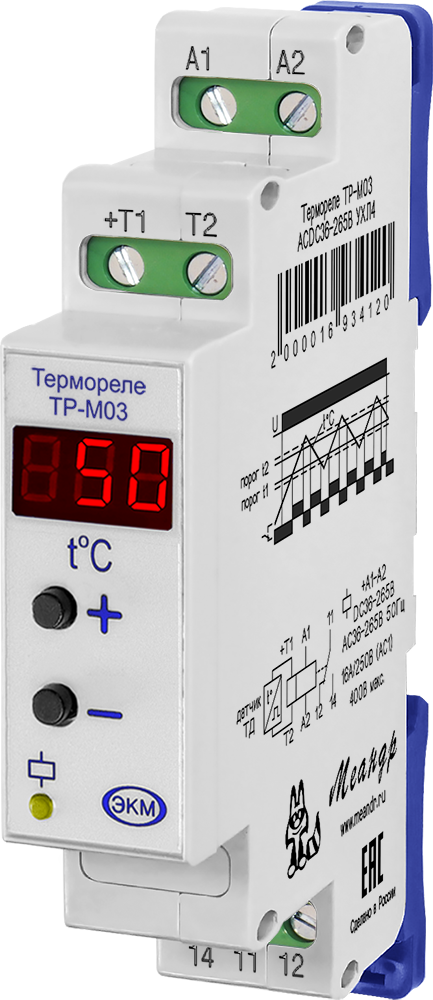

Реле контроля температуры ТР-М03

Назначение

ТР-М03 — реле контроля температуры для автоматического управления обогревом поверхностей, на которых возможно образование наледи и снежного наката. Прибор работает с цифровым датчиком DS18B20 и включает греющий кабель или маты только в заданном диапазоне температур. Такое управление позволяет организовать антиобледенение ступеней, пандусов, крылец и входных площадок без постоянной работы нагревателей.

Диапазон контролируемых температур составляет −55…+125 °C, температурный гистерезис — 1 °C. ТР-М03 оснащен трехразрядным цифровым дисплеем и одной переключающей группой контактов с максимальным коммутируемым током 16 А при AC 250 В. Предусмотрены исполнения с питанием AC/DC 36–265 В и AC/DC 10–30 В. Прибор контролирует исправность датчика и сохраняет заданные пороги в энергонезависимой памяти.

Серия реле контроля температуры

В линейке Меандр реле температурное можно подобрать с учетом требуемого алгоритма управления, способа настройки и параметров подключаемой нагрузки.

ТР-15, ТР-15М, ТР-М02, ТР-М03 и ТР-30 предназначены для температурной автоматики и работают с цифровыми датчиками DS18B20, но различаются алгоритмом управления, способом настройки, коммутационной способностью и конструктивным исполнением.

ТР-15 имеет одну переключающую группу контактов 16 А при AC 250 В;

ТР-15М отличается узким корпусом 13 мм и одним нормально разомкнутым контактом 8 А при AC 250 В.

ТР-М02 оснащен цифровым дисплеем и позволяет раздельно задавать пороги ON/OFF.

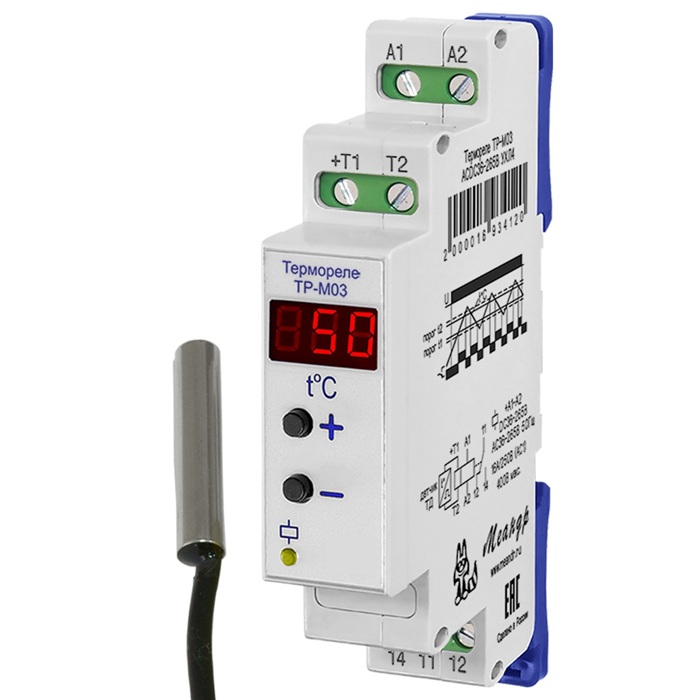

ТР-М03 работает только в режиме «антиобледенение». ТР-М03 работает с цифровым датчиком DS18B20; в зависимости от исполнения прибор комплектуется датчиком ТД-2, ТД-3 либо поставляется без датчика. Термореле с выносным датчиком позволяет измерять температуру непосредственно в контролируемой точке.

ТР-30 выполнен в корпусе IP54 и рассчитан на коммутацию активной нагрузки до 30 А при AC 250 В.

Ключевые особенности

• диапазон контролируемых температур — −55…+125 °C;
• два настраиваемых температурных порога t1 и t2;
• гистерезис — 1 °C;
• цифровой трехразрядный дисплей;
• одна переключающая группа контактов — 16 А при AC 250 В (АС1);
• работа с цифровым датчиком DS18B20;
• контроль исправности датчика;
• энергонезависимая память настроек;
• монтаж на DIN-рейку 35 мм или ровную поверхность.

Принцип работы

Работа термореле основана на контроле температуры относительно двух заданных порогов t1 и t2. Нагрев включается только в заданном температурном диапазоне с учетом гистерезиса. При повышении температуры выходное реле включается при достижении нижнего порога t1 и отключается при t2 + Δt. При снижении температуры реле включается при достижении верхнего порога t2 и отключается при t1 − Δt. Гистерезис Δt составляет 1 °C.

Такой алгоритм позволяет не расходовать электроэнергию на нагрев при слишком низкой температуре, когда применение системы становится нецелесообразным. Текущая температура отображается на дисплее; при неисправности или неправильном подключении датчика появляется сообщение «Err».

Где применяется

Климатическое исполнение и места установки

ТР-М03 выпускается в исполнениях УХЛ4 для температуры −25…+55 °C и УХЛ2 — −40…+55 °C. Степень защиты корпуса — IP40, клемм — IP20, датчика — IP65. Рабочее положение произвольное. Монтаж выполняется на DIN-рейку 35 мм или ровную поверхность.

Информация для заказа

При заказе выбираются исполнение по питанию AC/DC 36–265 В или AC/DC 10–30 В, климатическое исполнение УХЛ4/УХЛ2 и вариант комплектации датчиком ТД-2, ТД-3 либо без датчика.
