Реле напряжения РКН-1-3-15

Назначение

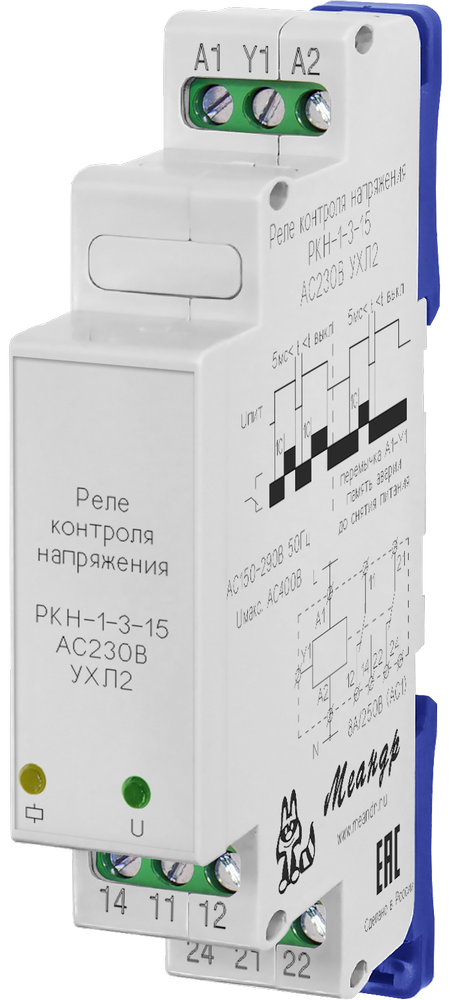

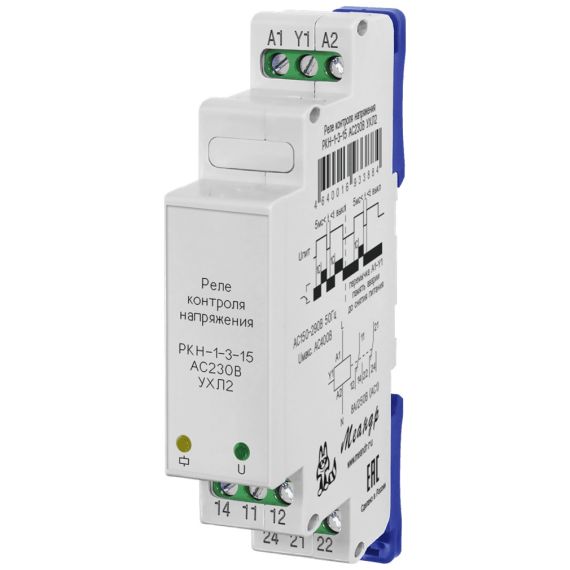

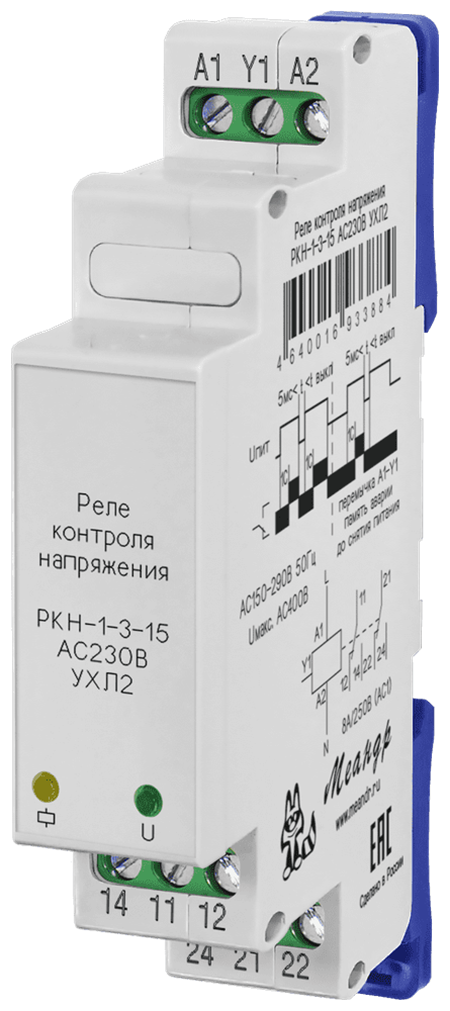

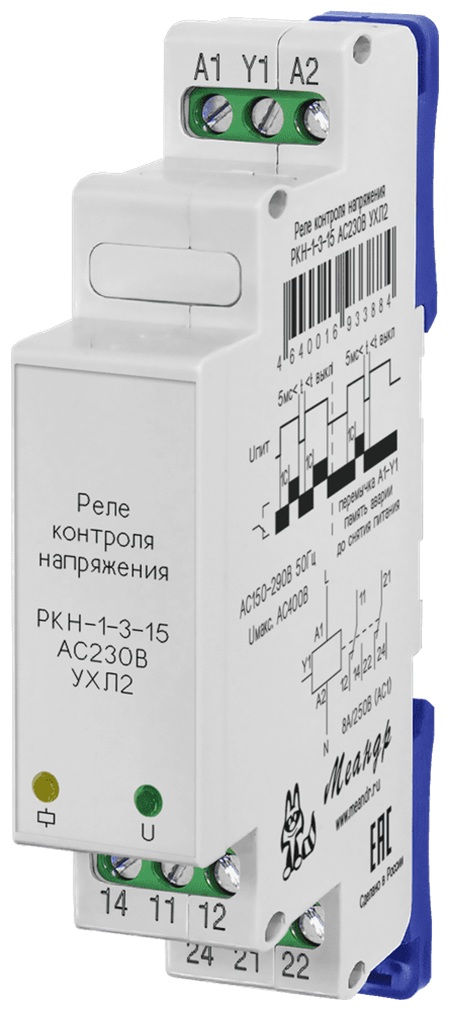

РКН-1-3-15 — реле обнаружения кратковременных провалов напряжения в однофазной сети AC230 В. Прибор фиксирует пропадание сетевого напряжения длительностью от 5 мс и формирует команду для корректного перезапуска оборудования, в том числе систем АВР. Питание осуществляется непосредственно от контролируемой сети, отдельный источник не требуется. Допустимый диапазон питания — AC160…300 В. Реле оснащено двумя переключающими контактными группами с максимальным коммутируемым током 8 А при AC250 В, категория AC1.

Серия реле однофазного напряжения

В серию ркн реле контроля напряжения входят РКН-1-1-15М, РКН-1-2-15, РКН-1-3-15, РКН-1М, РКН-1М-15 и РКН-1МЦ. При выборе важно учитывать задачу конкретной модели: РКН 1 3 15 предназначено именно для обнаружения кратковременного исчезновения сетевого напряжения.

Ключевые особенности РКН-1-3-15

• обнаружение провала длительностью от 5 мс;
• фиксированные пороги срабатывания при превышении и понижении напряжения;
• два режима: с памятью и без памяти;
• время включения tвкл и выключения tвыкл — 1 с;
• две переключающие контактные группы;
• ток до 8 А при активной нагрузке AC250 В AC1;
• максимальное коммутируемое напряжение реле — 400 В при AC1/2 А;
• круглосуточный режим работы;
• корпус шириной 18 мм — один DIN-модуль.

Принцип работы РКН-1-3-15

Принцип работы реле напряжения зависит от выбранного режима:

Режим 1. В режиме без памяти после подачи напряжения встроенное исполнительное реле включается через tвкл = 1 с: замыкаются контакты 11–14 и 21–24. При обнаружении провала длительностью от 5 мс устройство отключается на время аварии. После восстановления напряжения оно автоматически включается через 1 с.

Режим 2. В режиме с памятью между Y1 и A1 устанавливается перемычка. При обнаружении короткого провала устройство отключается и сохраняет это состояние. Для возврата в работу необходимо снять и повторно подать питание. Если длительность провала превышает tвыкл, то есть составляет не менее 1 с, событие рассматривается как отключение питания; после восстановления сети прибор автоматически включается через tвкл.

Где применяется РКН-1-3-15

Климатическое исполнение и места установки

Исполнение — реле ркн 1 3 15 ас230в ухл2, рабочая температура −25…+55 °C без образования конденсата. Степень защиты корпуса/клемм — IP40/IP20. Монтаж выполняется на DIN-рейку 35 мм либо на ровную поверхность; рабочее положение произвольное.

Примеры схемы подключения

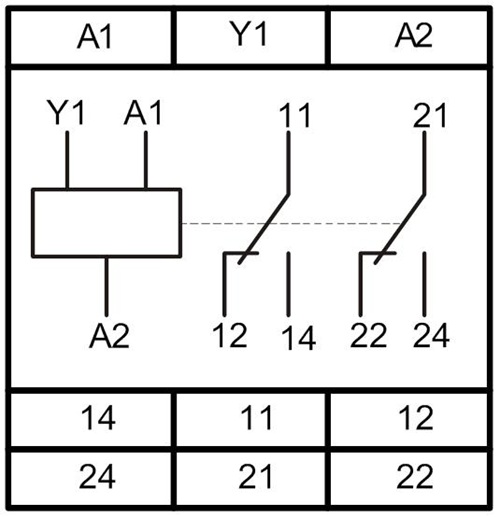

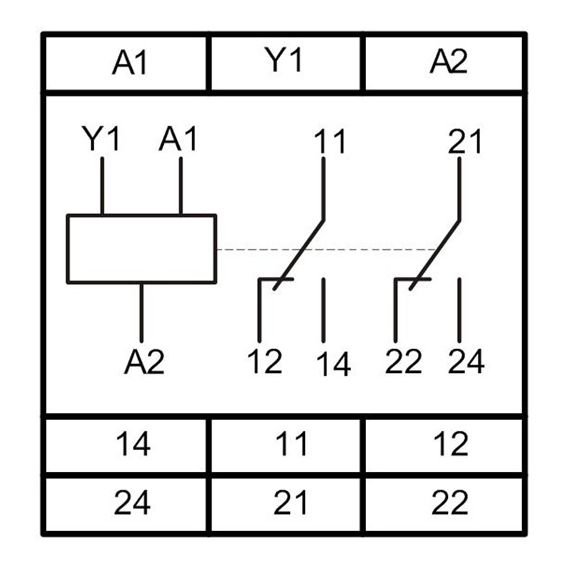

Подключение однофазного реле напряжения ркн-1-3-15 выполняют с подачей контролируемой сети на клеммы A1–A2. В режиме с памятью дополнительно устанавливают перемычку Y1–A1. Для исполнительных цепей используются две переключающие группы 11–12–14 и 21–22–24.
