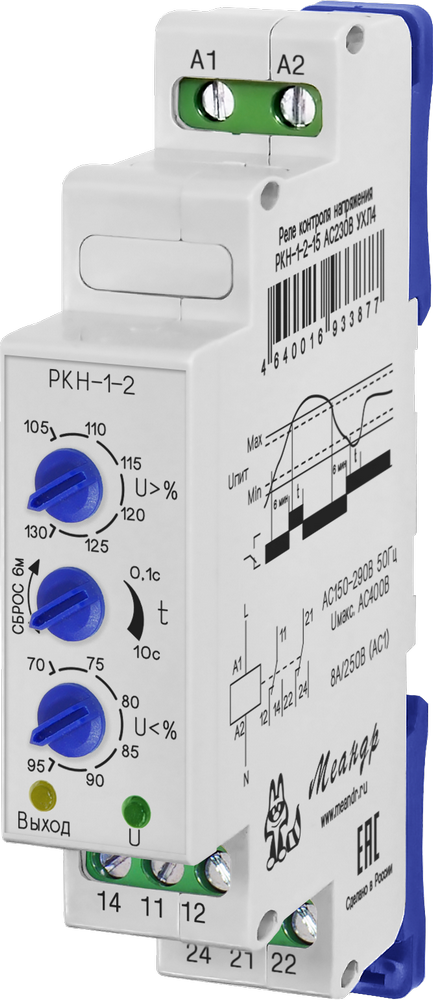

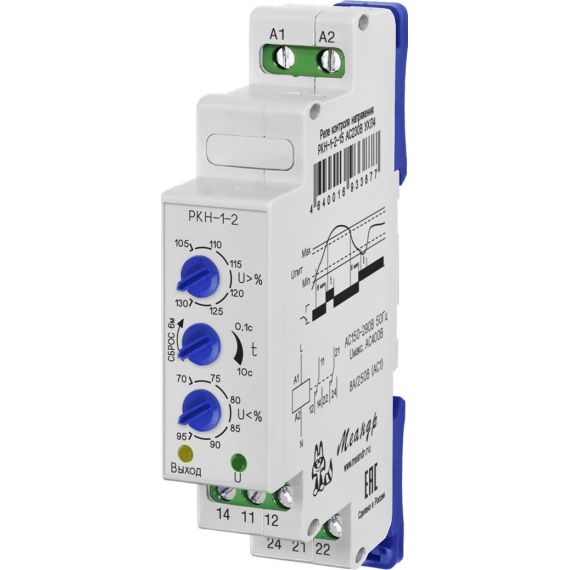

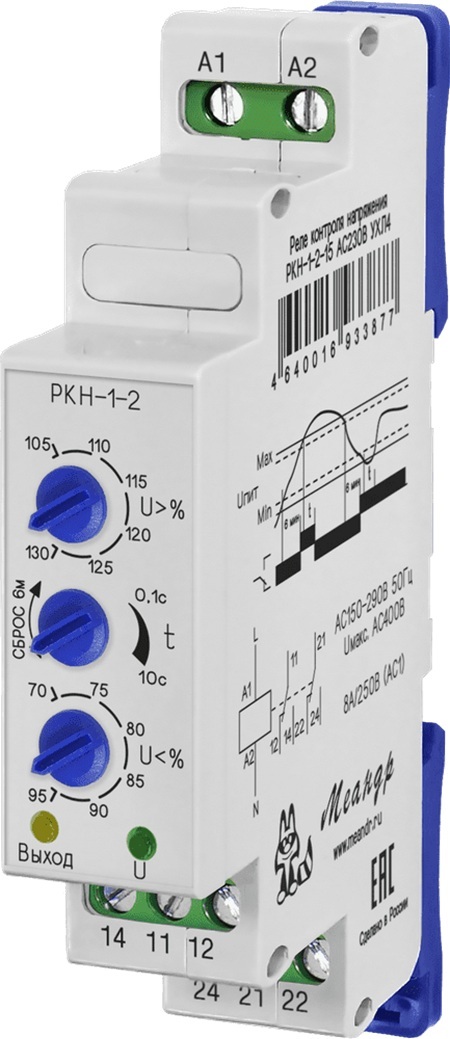

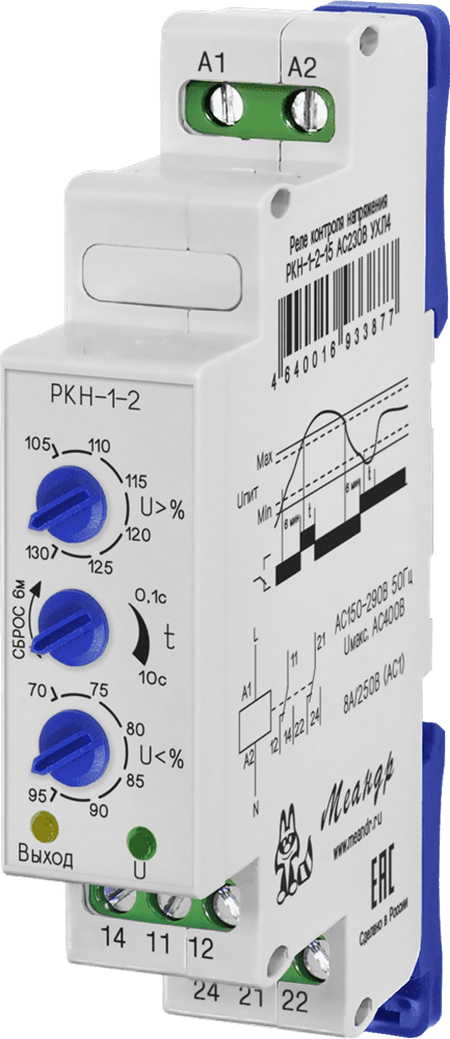

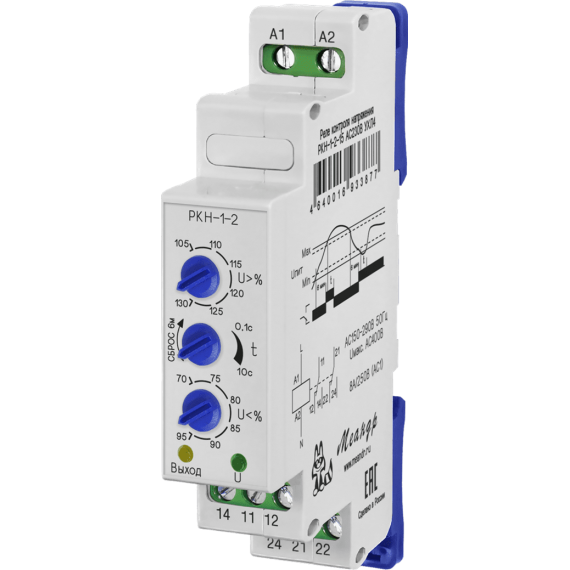

Реле напряжения РКН-1-2-15

Назначение

РКН 1 2 15 — реле напряжения с задержкой включения для однофазных сетей переменного тока AC230 В, предназначенное для защиты электрооборудования от работы при недопустимом снижении или повышении напряжения. Прибор питается непосредственно от контролируемой цепи и не требует отдельного источника питания. После восстановления допустимого напряжения действует фиксированная задержка повторного включения 6 минут.

Реле оснащено двумя переключающими контактными группами с максимальным коммутируемым током до 8 А AC1 каждая. Контакты гальванически изолированы от цепи питания и измерения. Встроенный варистор защищает прибор от высоковольтных импульсов сетевого напряжения.

Серия реле однофазного напряжения

В серию входят РКН-1-1-15М, РКН-1-2-15, РКН-1-3-15, РКН-1М, РКН-1М-15 и РКН-1МЦ. Реле напряжения РКН различаются диапазонами контролируемого напряжения, способом настройки, выходными контактами и временными функциями. РКН-1-2-15 рассчитано на AC230 В и отличается фиксированной шестиминутной задержкой повторного включения.

Ключевые особенности РКН-1-2-15

• фиксированная задержка включения — 6 минут;
• контроль выхода напряжения за верхнюю и нижнюю границы;
• две переключающие контактные группы, максимальный коммутируемый ток до 8А AC1 на каждую группу контактов;
• напряжение питания AC 230 В;
• регулируемая задержка срабатывания 0,1…10 с;
• встроенный варистор для защиты от высоковольтных импульсов;
• индикация питания и состояния исполнительного реле;
• УХЛ4 (−25…+55 °C);
• корпус шириной 18 мм — один DIN-модуль.

Принцип работы РКН-1-2-15

Работа реле напряжения основана на сравнении контролируемого напряжения с заданными верхней и нижней границами. Пороги реле напряжения устанавливаются поворотными регуляторами на лицевой панели: порог снижения регулируется от −30 до +20 %, порог повышения — от −20 до +30 % относительно номинального напряжения 230 В. Задержка срабатывания настраивается в диапазоне 0,1…10 с.

Прибор может использоваться как реле минимального напряжения, реле максимального напряжения или контролировать оба порога одновременно. При выходе контролируемого значения за установленную границу после заданной выдержки выходные контакты переключаются. После восстановления допустимого уровня реле напряжения с задержкой включения выдерживает 6 минут перед повторным включением.

Где применяется РКН-1-2-15

Климатическое исполнение и места установки РКН-1-2-15

РКН-1-2-15 — реле напряжения на дин рейку 35 мм; допускается также монтаж на ровную поверхность. Исполнение РКН 1 2 15 AC230В УХЛ4 рассчитано на рабочую температуру −25…+55 °C. Ширина корпуса составляет 18 мм.

Примеры схемы подключения РКН-1-2-15

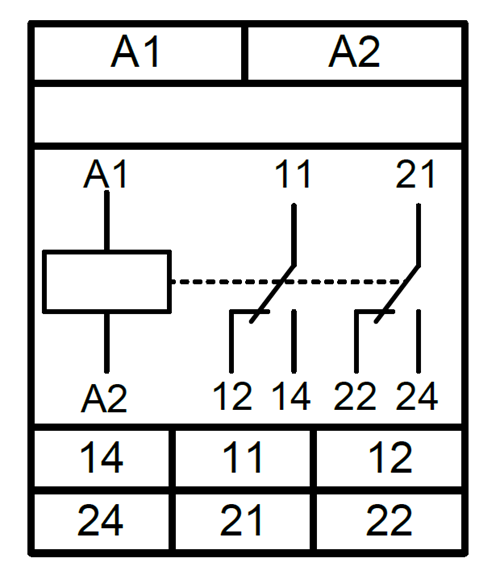

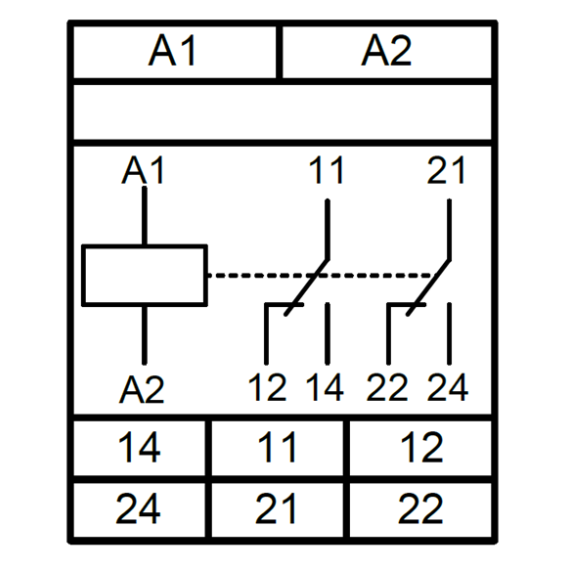

Схема подключения реле контроля напряжения предусматривает подачу контролируемого напряжения на клеммы A1–A2. Выходные переключающие группы подключаются через клеммы 11–12–14 и 21–22–24. Для управления нагрузкой, превышающей коммутационную способность контактов, выход РКН используют в цепи управления внешнего контактора.
