Реле напряжения РКН-1-1-15М

Назначение

Реле контроля напряжения РКН-1-1-15М — однофазное модульное реле напряжения с двумя переключающими контактными группами 8 А для DIN-рейки. Предназначено для выдачи команды управления при отклонении контролируемого напряжения от установленных пороговых значений. Может применяться в качестве реле максимального или минимального напряжения, либо реле контроля аварийного состояния — с одновременным контролем двух порогов.

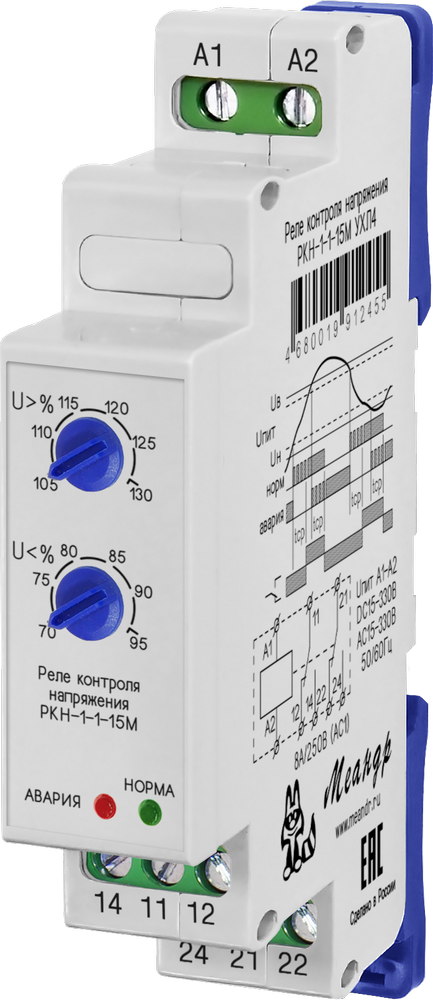

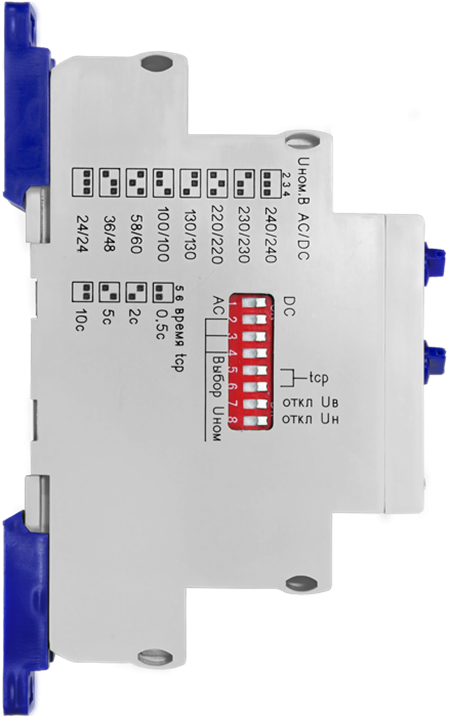

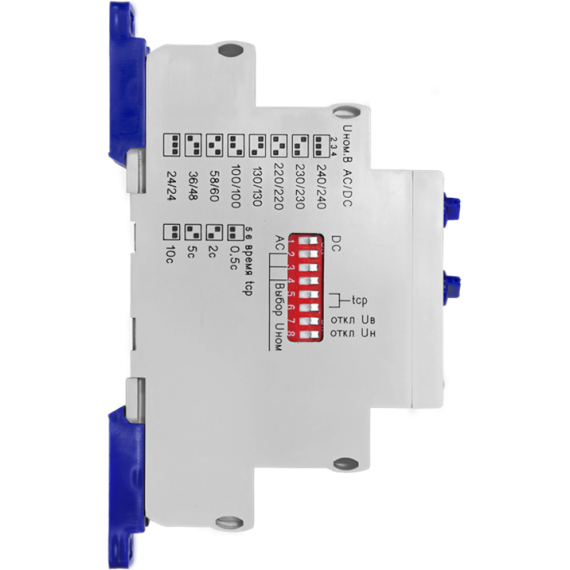

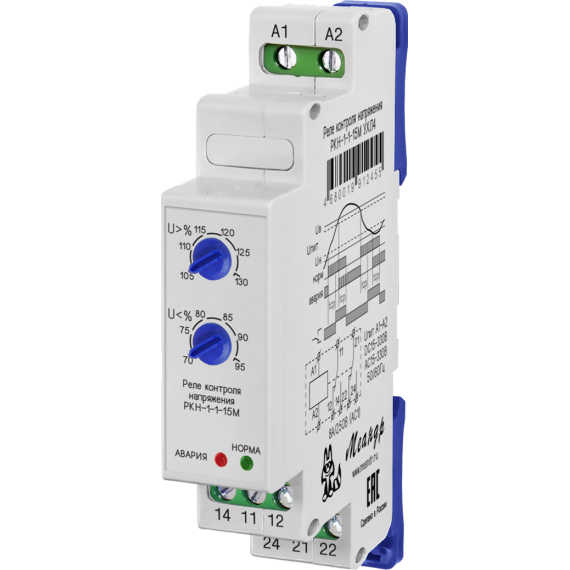

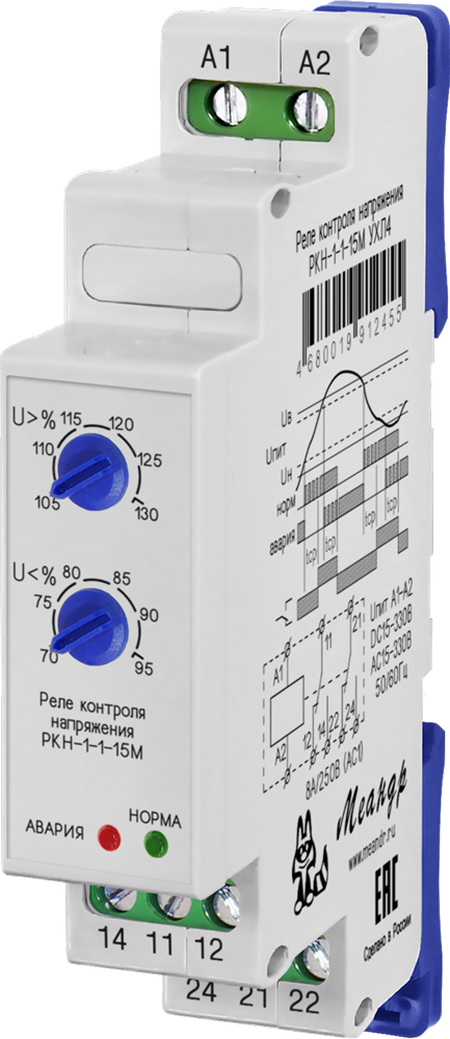

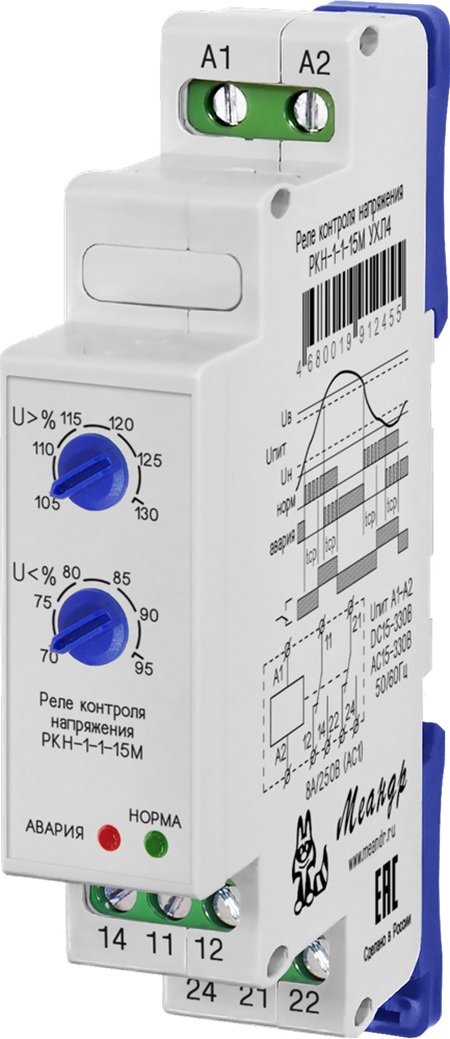

На боковой части корпуса установлен DIP-переключатель, с помощью которого выбирается род контролируемого напряжения (AC или DC), временные задержки и диаграмма работы. На лицевой панели поворотными ручками устанавливается верхний и нижний порог срабатывания. Реле оснащено двумя переключающими контактами, гальванически изолированными от цепи питания/измерения.

Реле защищено от высоковольтных импульсов в сети встроенным варистором. Питание реле осуществляется от контролируемого напряжения — отдельного оперативного питания не требуется.

Преимущества

Универсальность по роду тока — одно изделие работает как с переменным, так и с постоянным напряжением (выбор осуществляется DIP-переключателем). Это позволяет применять РКН-1-1-15М как в типовых сетях AC 230 В, так и в цепях оперативного постоянного тока на подстанциях, в системах автоматики, телекоммуникационных шкафах и резервных источниках питания.

Широкий ряд номинальных напряжений (24, 36, 58, 100, 130, 220, 230, 240 В AC и 24, 48, 60, 100, 130, 220, 230, 240 В DC) покрывает практически все стандартные уровни напряжений в промышленной и бытовой электротехнике без необходимости подбирать узкоспециализированные модели.

Регулируемая задержка срабатывания (0.5, 2, 5, 10 с) исключает ложные срабатывания при кратковременных скачках и просадках напряжения. Встроенный варистор поглощает высоковольтные импульсные броски сети, защищая измерительные цепи самого реле и обеспечивая стабильную работу при грозовых и коммутационных перенапряжениях.

Ключевые особенности

• Контроль повышения и снижения напряжения сети — раздельные настраиваемые пороги верхнего и нижнего значения
• Контроль переменного или постоянного напряжения, контроль отклонения частоты сети
• Встроенная варисторная защита от высоковольтных импульсов сетевого напряжения
• Индикаторы наличия питания и аварийных ситуаций на лицевой панели
• Корпус шириной 18 мм (1 модуль), монтаж на DIN-рейку

Виды защиты, реализуемые РКН-1-1-15М

Принцип работы

После подачи питания (одновременно являющегося и измерительным сигналом) на клеммы A1, A2 встроенный микроконтроллер считывает положение DIP-переключателей на боковой стенке корпуса и определяет: род контролируемого напряжения (AC или DC), временную задержку срабатывания (0.5, 2, 5 или 10 с) и диаграмму работы. На лицевой панели поворотными ручками устанавливаются верхний и нижний пороги срабатывания.

Реле непрерывно измеряет действующее значение контролируемого напряжения. При выходе за установленные пороги по истечении заданной задержки переключаются обе контактные группы (выходы 11-12-14 и 21-22-24). Это исключает ложные срабатывания при кратковременных скачках. При возврате напряжения в нормальный диапазон реле автоматически возвращается в исходное состояние.

Контактные группы гальванически изолированы от цепи питания/измерения, что позволяет коммутировать сетевую нагрузку до 250 В при любом номинальном напряжении самого реле.

Климатическое исполнение и места установки

РКН-1-1-15М выпускается в исполнениях УХЛ4 (диапазон рабочих температур −25…+55 °C) и УХЛ2 (диапазон −40…+55 °C) по ГОСТ 15150-69. Изделие предназначено для монтажа на стандартную DIN-рейку шириной 35 мм. На рейке РКН-1-1-15М занимает один модуль (18 мм), что позволяет компактно интегрировать его рядом с автоматическими выключателями и УЗО.

Где применяется РКН-1-1-15М

Информация для заказа

Пример схемы подключения
