Назначение

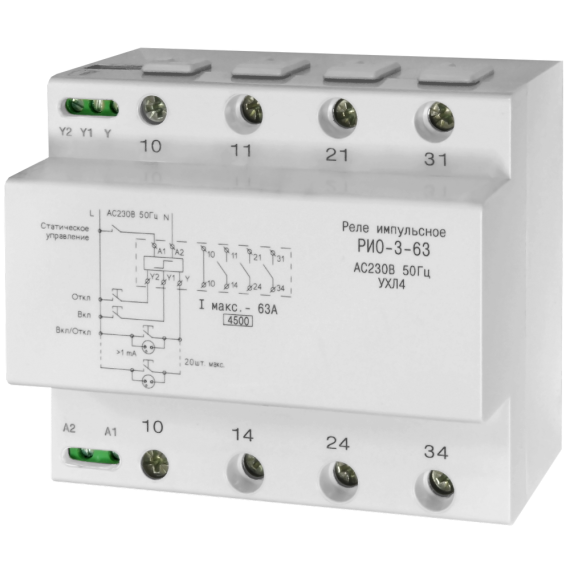

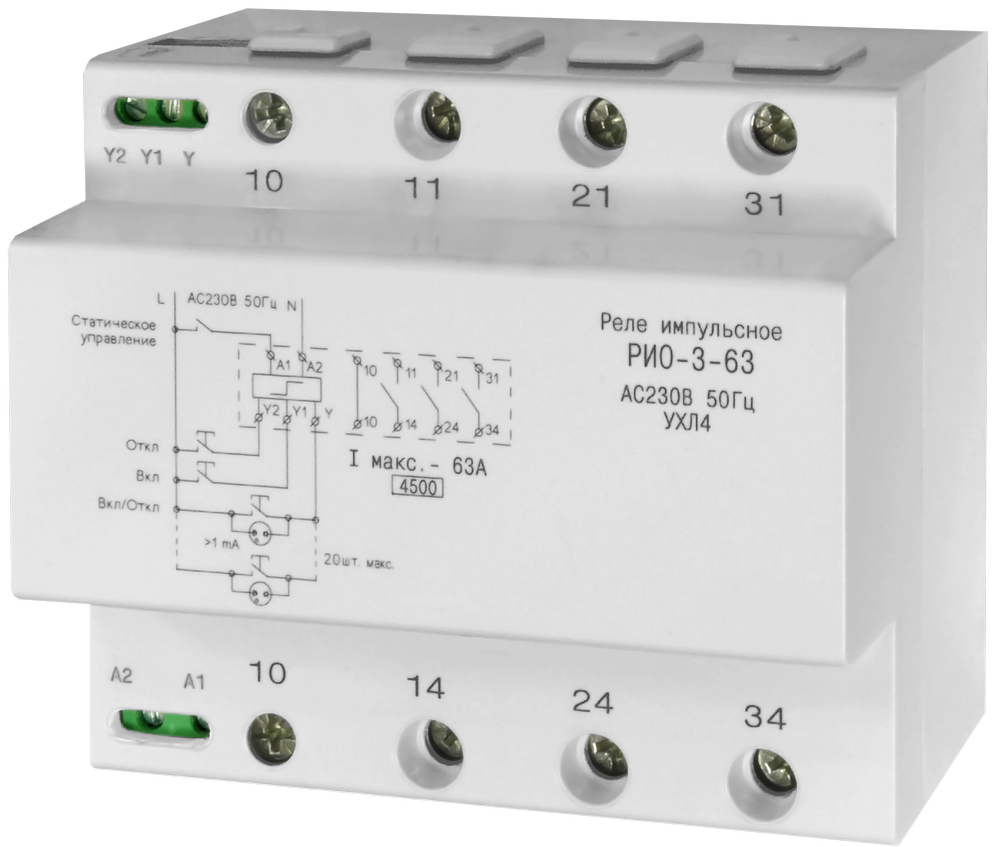

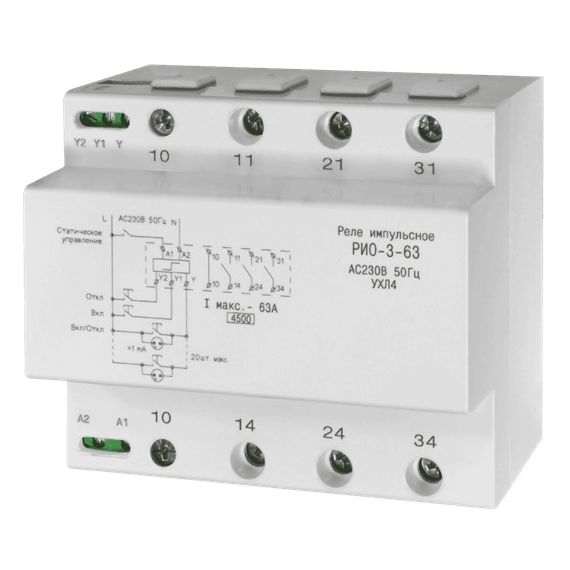

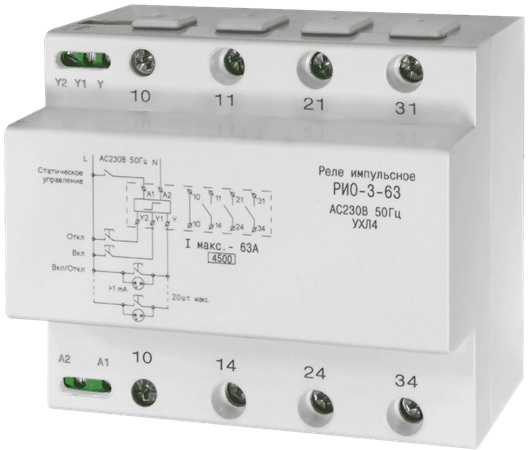

Реле импульсное РИО 3 63 предназначено для дистанционного управления трехфазными, в том числе трековыми, системами освещения. Трехфазное импульсное реле позволяет управлять отдельными секциями светильников, объединять их в группы, а также организовывать централизованное включение и отключение всей системы. РИО-3-63 может применяться и в двухфазных или однофазных системах освещения.
РИО 3 63 АС230В работает при напряжении питания AC230 В ±10 %. Номинальный коммутируемый ток составляет 63 А, максимальное коммутируемое напряжение — AC250 В; кратковременно допускается ток до 80 А. Реле РИО 3 63 устанавливается на DIN-рейку 35 мм, клеммы позволяют подключать проводники сечением до 35 мм².
Исполнение реле РИО 3 63 АС230В УХЛ4 рассчитано на эксплуатацию при температуре от −25 до +55 °C. Для РИО 3 63 АС230В УХЛ4 степень защиты корпуса составляет IP40, клемм — IP20.
Серия импульсных реле
В серию входят РИО-2, РИО-1М, РИО-1КМ1, РИО-1КМ2 и РИО-3-63. Модель РИО-3-63 выделяется возможностью непосредственной коммутации нагрузки до 63 А и работой с трехфазными цепями.
| Модель | Алгоритм управления освещением | Напряжение питания | Допустимая нагрузка | Установка / размер корпуса |
|---|
| РИО-2 | 3 режима: импульсное управление Y/Y1/Y2; управление от 3 выключателей с фиксированным положением; автоматическое отключение по таймеру 0,5–20 мин | AC230 В или AC/DC24 В | 12 А длительно; до 16 А не более 1 мин | DIN-рейка 35 мм или ровная поверхность; 18×93×62 мм |
| РИО-1М | Импульсное управление: Y — переключение ВКЛ/ОТКЛ, Y1 — ВКЛ, Y2 — ОТКЛ. Поддерживает местное и централизованное управление | AC230 В или AC/DC24 В | 16 А при AC250 В (AC1); для AC230 В: LED до 200 Вт, лампы накаливания до 2000 Вт | DIN-рейка 35 мм или ровная поверхность; 13×93×62 мм |
| РИО-1КМ1 | Состояние силового контакта меняется при очередной подаче управляющего напряжения; после снятия напряжения состояние сохраняется | AC184–253 В, 50 Гц | 63 А AC1; 25 А AC3 | DIN-рейка 35 мм; ширина 18 мм |
| РИО-1КМ2 | Состояние силового контакта изменяется после цикла подачи и снятия управляющего напряжения; состояние после снятия сохраняется | AC184–253 В, 50 Гц | 63 А AC1; 25 А AC3 | DIN-рейка 35 мм; ширина 18 мм |
| РИО-3-63 | Управление трехфазной системой: Y — ВКЛ/ОТКЛ, Y1 — ВКЛ, Y2 — ОТКЛ; A1 — статическое управление в режиме контактора. Поддерживает местное, групповое и центральное управление | AC230 В ±10 % | 63 А номинально; до 80 А кратковременно (<4 с при скважности 10) | DIN-рейка 35 мм; 105×95×69 мм |
Ключевые особенности
- управление трехфазными, двухфазными и однофазными системами освещения;
- номинальный коммутируемый ток — 63 А;
- четыре управляющих входа Y, Y1, Y2 и A1 с различными функциями и приоритетами;
- работа в режиме электромагнитного контактора;
- местное, групповое и централизованное управление;
- до 20 кнопочных выключателей с подсветкой по входу Y, до 5 кнопочных выключателей с подсветкой по входам Y1, Y2;
- работа без отдельного оперативного питания.
Принцип работы
Работа импульсного реле РИО-3-63 определяется сигналами на четырех управляющих входах. Импульс на входе Y изменяет состояние контактов на противоположное. Сигнал на Y1 замыкает контакты, на Y2 — размыкает.
Вход A1 предназначен для статического управления и позволяет использовать РИО-3-63 в режиме электромагнитного контактора: при подаче сигнала контакты замыкаются, после его снятия — размыкаются. Входы имеют заданный приоритет: A1 — высший, затем Y2 и Y1; вход Y приоритета не имеет. Минимальная длительность управляющего сигнала составляет 0,3 с. Такой алгоритм обеспечивает управление освещением через реле как отдельными секциями, так и группами или всей системой. Контакты импульсного реле рассчитаны на номинальный коммутируемый ток 63 А.
Где применяется
- Магазины и выставочные залы — управление отдельными секциями трехфазных трековых систем освещения.
- Жилые помещения — включение и отключение освещения с нескольких мест, а также объединение отдельных секций в группы.
- Подсветка зданий — групповое и централизованное управление несколькими секциями освещения.
- Системы с централизованным управлением — одной командой можно одновременно управлять всеми подключенными уровнями системы.
- Системы с контакторным алгоритмом — вход A1 позволяет замыкать контакты при наличии управляющего сигнала и размыкать после его снятия.

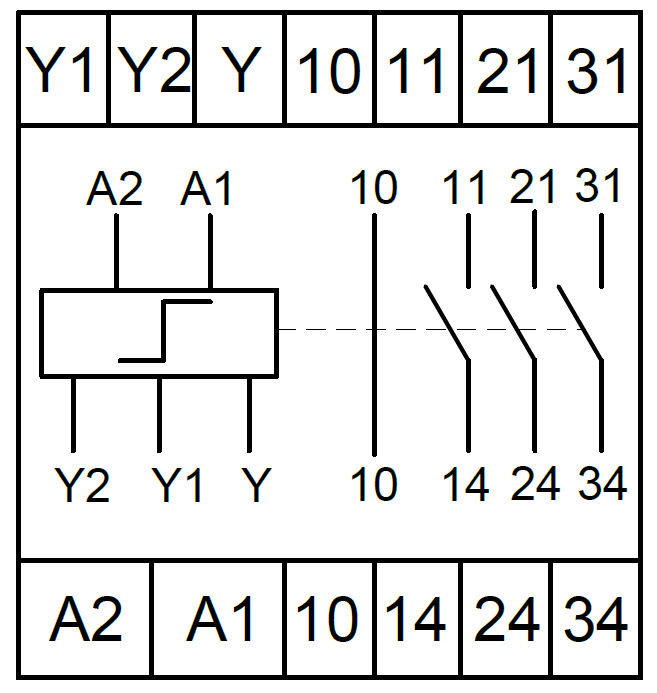

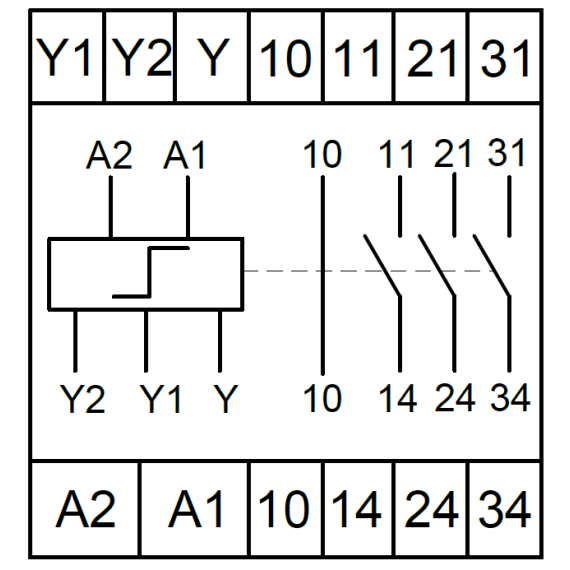

РИО 3 63 импульсное реле схема подключения
Подключение импульсного реле выбирается в зависимости от требуемого алгоритма управления. Вход Y используется для переключения текущего состояния освещения, Y1 — для включения, Y2 — для отключения. Вход A1 предназначен для статического управления и имеет высший приоритет.
Схемы позволяют организовать местное управление отдельными секциями, групповое управление несколькими секциями и центральное управление всей системой освещения.
