Реле импульсное РИО-1М

Назначение

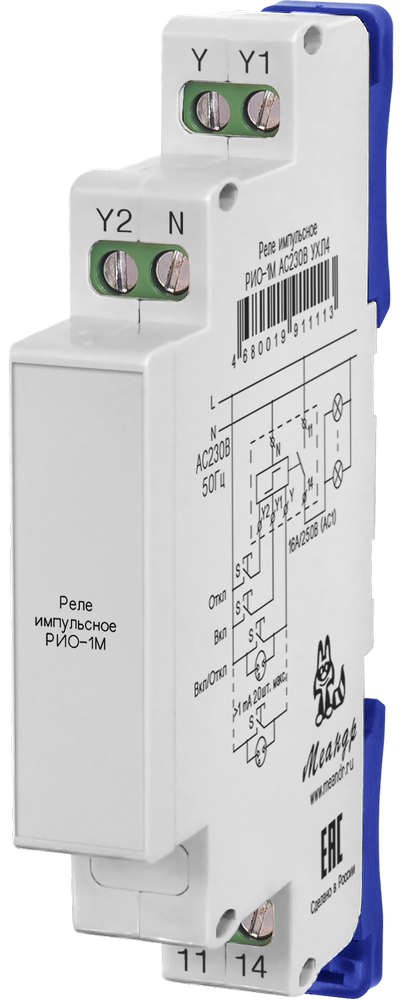

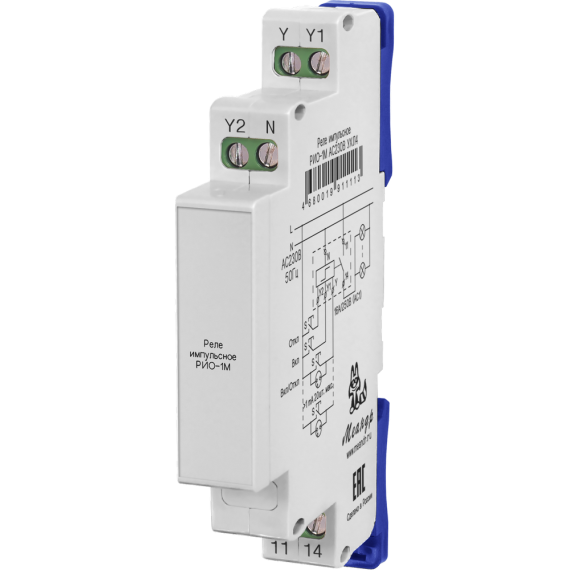

РИО-1М — импульсное реле для управления освещением и другой нагрузкой с нескольких мест без проходных и перекрёстных выключателей. Каждое нажатие любой кнопки изменяет состояние нагрузки на противоположное: «включено» → «выключено» → «включено». Это позволяет управлять одним светильником или группой светильников из любого количества точек квартиры, дома, офиса или производственного помещения, используя обычные кнопки без фиксации.

Реле выпускается в двух вариантах питания — АС 230 В (для бытовых и офисных сетей) и АС/DC 24 В (для систем умного дома, АСУ и низковольтных управляющих цепей), и в двух климатических исполнениях по ГОСТ 15150-69: УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C). Корпус шириной 13 мм для монтажа на DIN-рейку.

Силовой контакт коммутирует нагрузку до 16 А при АС 250 В (АС1) с возможностью кратковременных бросков до 30 А. Технология «zero sync» — замыкание контактов в момент перехода сетевого напряжения через ноль — снижает пусковые токи и продлевает ресурс контактов при коммутации ламп накаливания, светодиодных и галогенных светильников.

Преимущества

Управление светом из любого количества мест без специальных выключателей. В классической схеме для управления светом из двух точек требуются два проходных выключателя, из трёх — два проходных и один перекрёстный, а из четырёх — уже две перекрёстные пары. С РИО-1М достаточно поставить параллельно обычные кнопки без фиксации — добавление новой точки управления не требует переделки магистральной разводки.

Экономия проводов и щита. Управляющие цепи прокладываются проводом меньшего сечения, чем силовые: к каждой точке управления идёт всего пара тонких проводов сигнала. Силовая магистраль идёт только к РИО-1М в щите и от него к светильникам — это меньше меди, меньше штроб, меньше отверстий в стенах.

Централизованное управление. Отдельные клеммы Y1 (только включить) и Y2 (только выключить) позволяют завести у входа в квартиру или у изголовья кровати «мастер-выключатель», который одной кнопкой выключает весь свет на этаже или в доме, независимо от того, в каком состоянии каждый отдельный РИО-1М.

Совместимость с кнопками с подсветкой и датчиками движения. До 20 кнопок с тлеющим разрядом 1 мА на входе Y и до 5 кнопок на входах Y1, Y2 — без ложных срабатываний. Возможно подключение датчиков движения и присутствия для смешанных сценариев освещения.

Ключевые особенности

• Управление освещением из нескольких мест — в коридоре, на лестнице, в комнате, во всём доме
• Экономия проводов: цепи управления прокладываются проводом меньшего сечения, чем силовые
• Централизованное управление: одной кнопкой можно включить или выключить все осветительные приборы
• Отдельные клеммы Y1 (включить) и Y2 (выключить) для централизованного и многоуровневого управления
• Совместимость с выключателями с подсветкой (тлеющий разряд) — до 20 штук на входе Y
• Возможность подключения датчиков движения и присутствия
• Технология «zero sync» — замыкание контактов в момент перехода сетевого напряжения через ноль для уменьшения пусковых токов
• Два варианта питания: АС 230 В или АС/DC 24 В — для бытовых сетей и систем «умный дом»
• Компактный корпус шириной 13 мм, монтаж на DIN-рейку
• Максимальный коммутируемый ток 16 А (АС1), кратковременные броски до 30 А

Принцип работы

РИО-1М построен по схеме бистабильного реле с триггерной памятью состояния. Каждый импульс длительностью не менее 0,3 секунды на универсальном входе Y переключает состояние нагрузки в противоположное: если светильник горел — выключается, если был выключен — включается. Импульс формируется любой обычной кнопкой без фиксации, нажатой в любой из точек управления. Кнопок может быть до 20 штук, подключаются они параллельно — добавление новой точки управления сводится к прокладке двух проводов.

Дополнительно к универсальному входу Y реле имеет два «односторонних» входа: Y1 — только включить и Y2 — только выключить. Сигнал на Y1 переводит реле в состояние «включено» независимо от текущего состояния — повторные нажатия не выключают свет, что удобно для централизованного включения коридорного освещения с входной двери. Сигнал на Y2 наоборот гарантированно отключает нагрузку — типовое применение: «мастер-кнопка» у выхода из квартиры или дома, выключающая весь свет одним нажатием.

Силовой контакт реле — 1 NO (нормально разомкнутый), рассчитан на ток до 16 А (АС1) при 250 В переменного напряжения; кратковременно (до 4 с при скважности 10) выдерживает до 30 А. Технология «zero sync» синхронизирует замыкание контактов с моментом прохождения сетевого напряжения через ноль — это снижает пусковые токи, искрение и износ контактов, что особенно важно при коммутации мощных ламп накаливания, светодиодных матриц с импульсными драйверами и индуктивных нагрузок.

Электрическая износостойкость — не менее 100 000 циклов; механическая — 10 млн циклов. Максимальная частота коммутаций 600 в час, что соответствует реальному режиму даже в загруженных коридорах общественных зданий.

Какое освещение можно коммутировать РИО-1М

Варианты исполнения и места установки

РИО-1М АС230В УХЛ4 (артикул 4680019911113) — питание от сетевого напряжения АС 230 В, для отапливаемых помещений (−25…+55 °C): квартиры, частные дома с отоплением, офисы, торговые и общественные здания, гостиницы и апартаменты.

РИО-1М АС230В УХЛ2 (артикул 4680019911120) — питание от сетевого напряжения АС 230 В, для уличных и неотапливаемых объектов (−40…+55 °C): уличные щиты подсветки, фасадное и архитектурное освещение, ландшафтное освещение участков, гаражи, мастерские, склады, дачи и сезонные дома.

РИО-1М АС/DC24В УХЛ4 (артикул 4680019911212) — питание 24 В переменного или постоянного тока ±10%, для отапливаемых помещений. Применяется в системах «умный дом», в АСУ, в управляющих цепях с гальванической развязкой, в системах с резервным питанием от аккумуляторов.

РИО-1М АС/DC24В УХЛ2 (артикул 4680626990624) — питание 24 В, для уличных и неотапливаемых объектов. Сочетает безопасное низковольтное управление и широкий температурный диапазон — оптимально для уличных и фасадных систем умного освещения.

Где применяется РИО-1М

Жилые помещения

Управление светом в длинных коридорах, на лестничных площадках, в спальнях с двумя кроватями и в комнатах с несколькими входами — без проходных и перекрёстных выключателей. Удобно для домов с двумя и более этажами: одна «мастер-кнопка» у изголовья кровати выключает весь свет в доме.

Офисные и общественные здания

Управление освещением открытых офисов, переговорных, конференц-залов, холлов, рекреаций в школах и детских садах. РИО-1М позволяет легко добавлять точки управления при перепланировке без перекладки силовой проводки.

Производственные помещения и склады

Управление освещением цехов, ангаров, складов с несколькими входами. Версия УХЛ2 — для неотапливаемых производственных и складских помещений.

Уличное и фасадное освещение

Управление подсветкой фасадов, ландшафтным освещением участков, освещением подъездных путей и парковок. Версии УХЛ2 (АС 230 В и АС/DC 24 В) рассчитаны на установку в наружных щитах при отрицательных температурах.

Системы «умный дом» и АСУ

Версия АС/DC 24 В интегрируется с контроллерами «умного дома», программируемыми реле и логическими модулями. Гальваническая развязка управляющих цепей от силовой нагрузки повышает безопасность системы и упрощает прокладку слаботочных линий вместе с сетевыми и информационными кабелями.

Ограничения по применению

Пример схемы подключения

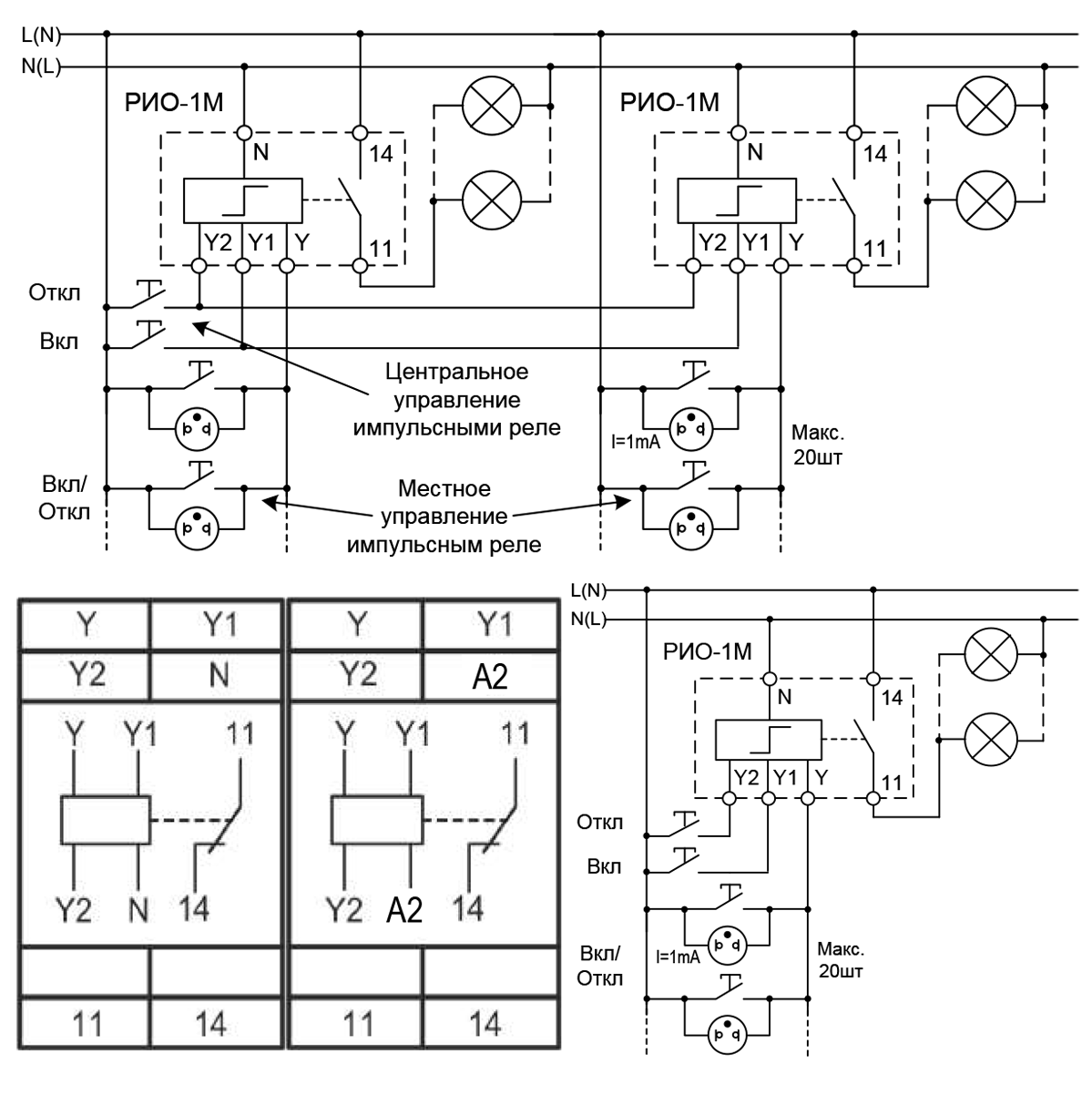

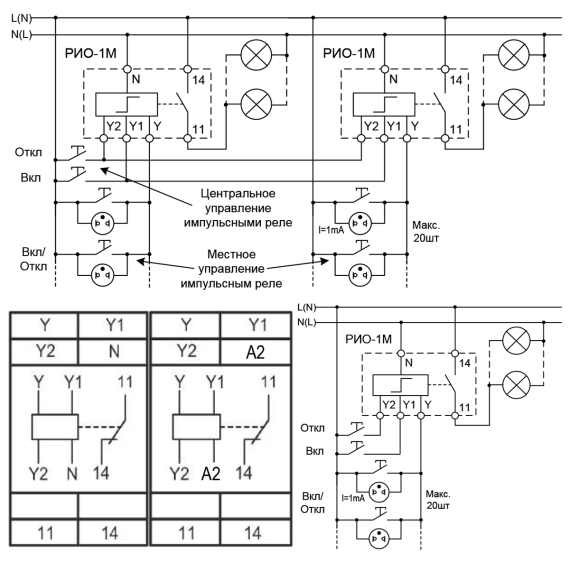

Местное управление одним РИО-1М с произвольным числом точек управления. Сетевое напряжение L и N подаётся на клеммы L(N) и N(L) реле; нагрузка (светильники) подключается через клемму 14. Параллельные кнопки без фиксации (до 20 шт. с тлеющим разрядом 1 мА) подключаются на универсальный вход Y. Отдельные кнопки на Y2 («Откл») и Y1 («Вкл») реализуют односторонние команды — централизованное выключение или включение всего освещения.
