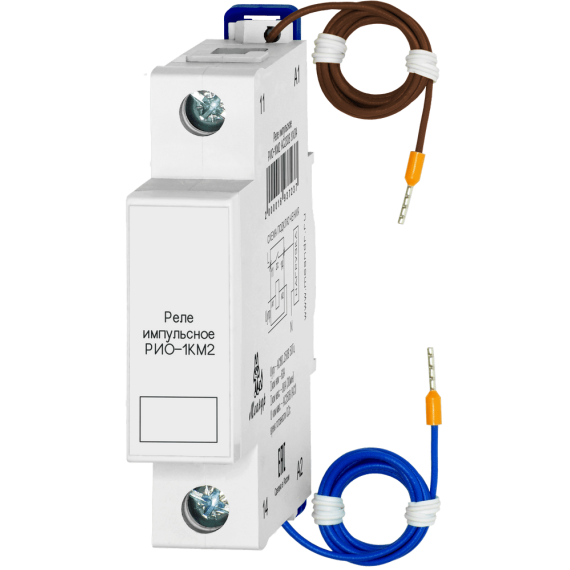

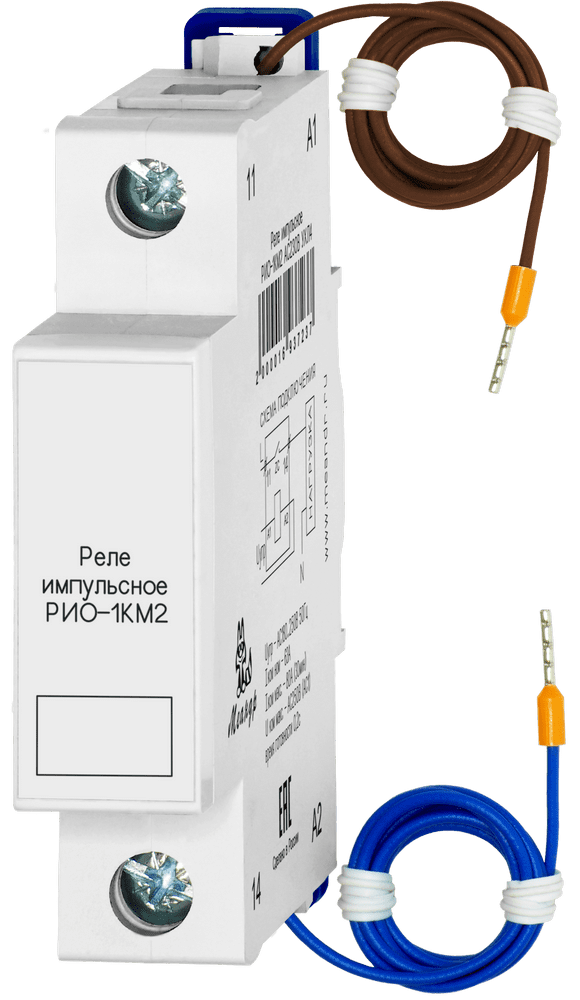

Реле импульсное РИО-1КМ2

Назначение

РИО-1КМ2 — бистабильное силовое реле для дистанционного включения и отключения нагрузки с гальванической развязкой цепи управления и силовой цепи. Прибор рассчитан на номинальный ток 63А для нагрузки AC1 и 25 А для AC3, имеет один нормально открытый контакт 1NO. Диапазон управляющего напряжения — AC 184…253 В, 50 Гц, максимальное коммутируемое напряжение — AC250В.

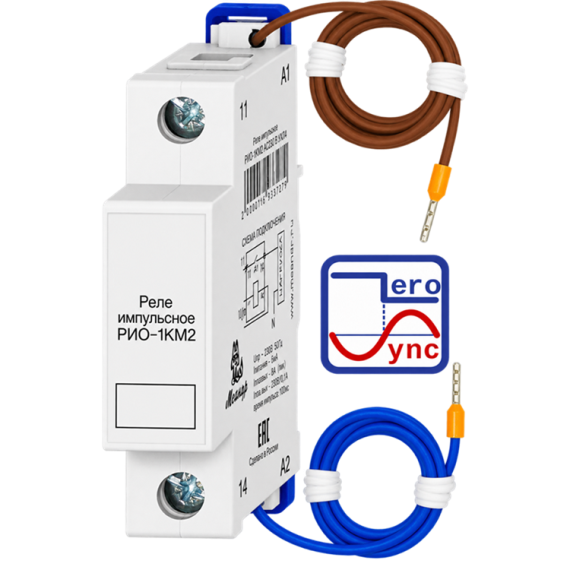

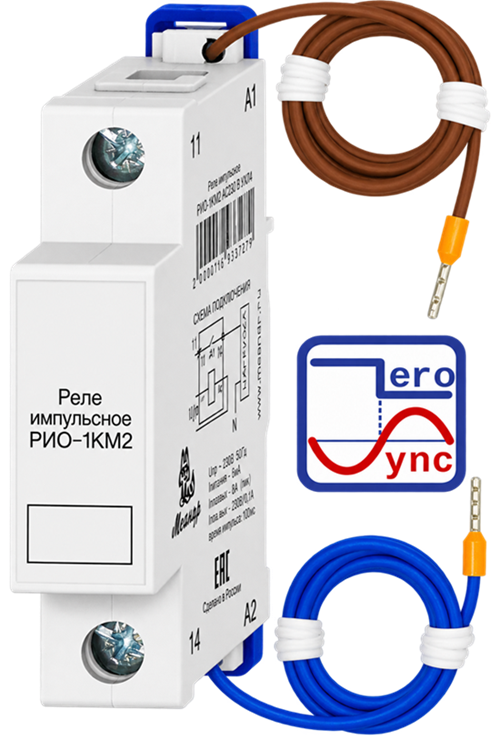

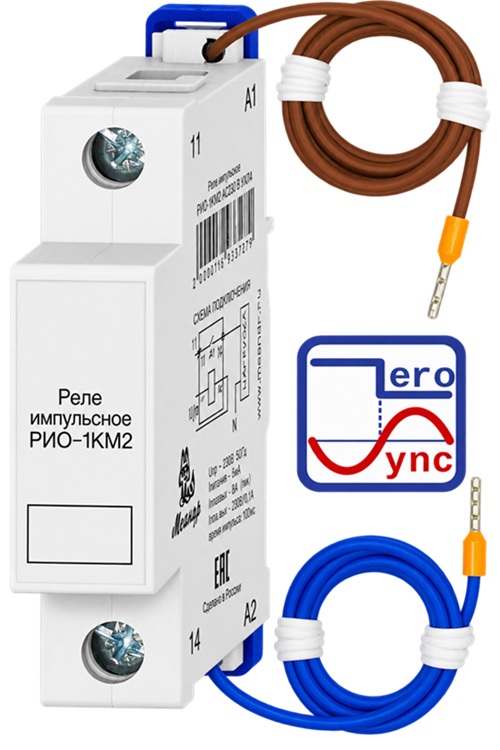

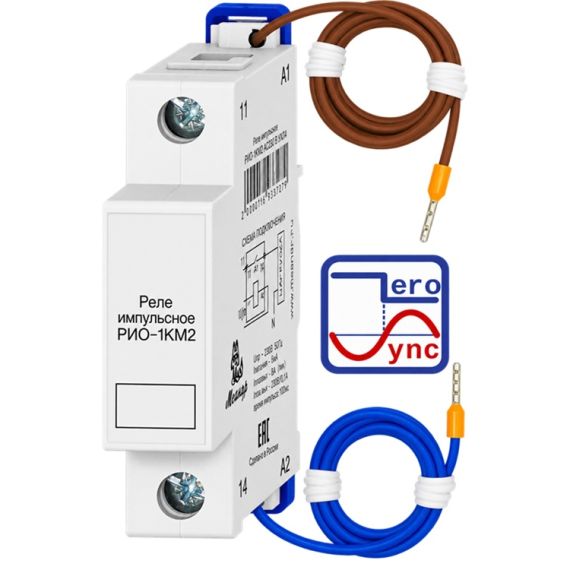

В момент включения применяется технология zero sync™ — силовой контакт замыкается при переходе сетевого напряжения через ноль. Такая коммутация уменьшает воздействие пусковых токов на контактную группу и снижает риск подгорания контактов. Реле импульсное освещения РИО -1КМ2 сохраняет установленное состояние силового контакта после снятия управляющего напряжения, поэтому для его удержания во включенном или выключенном состоянии постоянное питание не требуется.

Серия импульсных реле РИО

В серию входят РИО-2, РИО-1М, РИО-1КМ1, РИО-1КМ2 и РИО-3-63.

РИО-2 имеет три режима: импульсное управление, управление от трех выключателей с фиксированным положением и автоматическое отключение с выдержкой 0,5–20 минут.

РИО-1М рассчитано на ток до 16 А. Вход Y переключает нагрузку, Y1 включает, Y2 отключает, что позволяет строить местные и централизованные системы управления.

РИО-1КМ1 и РИО-1КМ2 рассчитаны на 63 А AC1 и 25 А AC3, но различаются моментом переключения. РИО-1КМ1 изменяет состояние силового контакта при очередной подаче управляющего напряжения, а РИО-1КМ2 — после очередного цикла подачи и снятия напряжения.

РИО-3-63 предназначено для трехфазных систем освещения, имеет входы Y, Y1, Y2 и A1 и рассчитано на номинальный ток 63А.

Ключевые особенности

• номинальный ток — 63 А AC1 и 25 А AC3;
• гальваническая развязка силовой цепи и цепи управления;
• сохранение состояния контакта после снятия управляющего напряжения;
• технология zero sync™ — замыкание контакта при переходе сетевого напряжения через ноль уменьшает воздействие пусковых токов на контактную группу и снижает риск подгорания контактов;
• минимальная длительность управляющего сигнала — 500 мс;
• силовые проводники сечением до 33 мм²;
• круглосуточный режим работы;
• ширина корпуса — один DIN-модуль, 18 мм.

Принцип работы

Импульсное реле: принцип работы РИО-1КМ2 заключается в переключении силового контакта после снятия управляющего напряжения. Первый цикл подачи и снятия напряжения на A1–A2 замыкает контакт, следующий — размыкает. После каждого переключения установленное состояние сохраняется до поступления новой управляющей команды.

Устройство импульсного реле РИО-1КМ2 обеспечивает сохранение состояния силового контакта без постоянного управляющего напряжения. Поэтому управление освещением через импульсное реле выполняется кратковременными управляющими командами: каждый завершённый цикл подачи и снятия напряжения на A1–A2 переводит нагрузку в противоположное состояние.

Где применяется

Климатическое исполнение и места установки

Выпускаются исполнения AC230В УХЛ4 для эксплуатации при −25…+55 °C и AC230В УХЛ2 — при −40…+55 °C. Степень защиты корпуса — IP40, клемм — IP20. Импульсное реле на DIN-рейку устанавливается на монтажную рейку шириной 35 мм; рабочее положение прибора — произвольное.

Примеры схемы подключения

Подключение импульсного реле для управления освещением выполняется через управляющие выводы A1 и A2, а нагрузка подключается к силовому контакту 11–14. Команды управления подаются кнопками без фиксации. При организации управления из нескольких мест проходные и перекрестные выключатели через импульсное реле можно заменить параллельно подключенными кнопками без фиксации. Подключение импульсного реле освещения и типовая электрическая схема приведены в документации на прибор.
