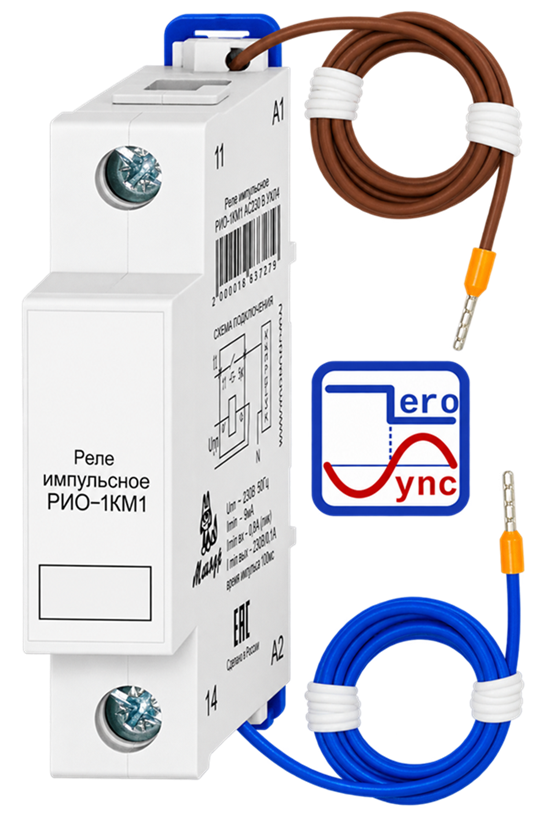

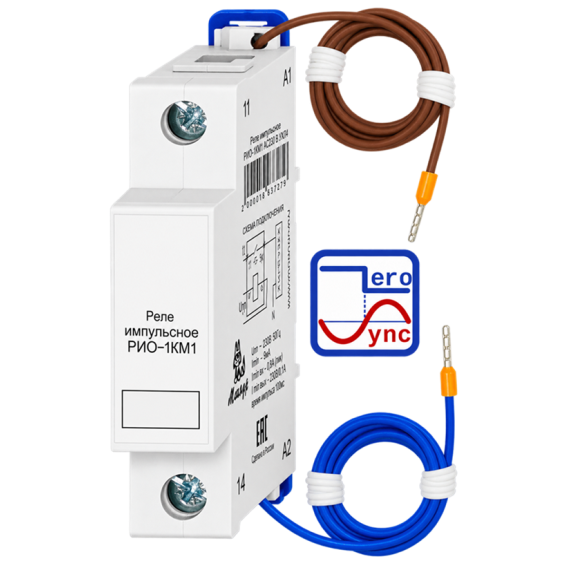

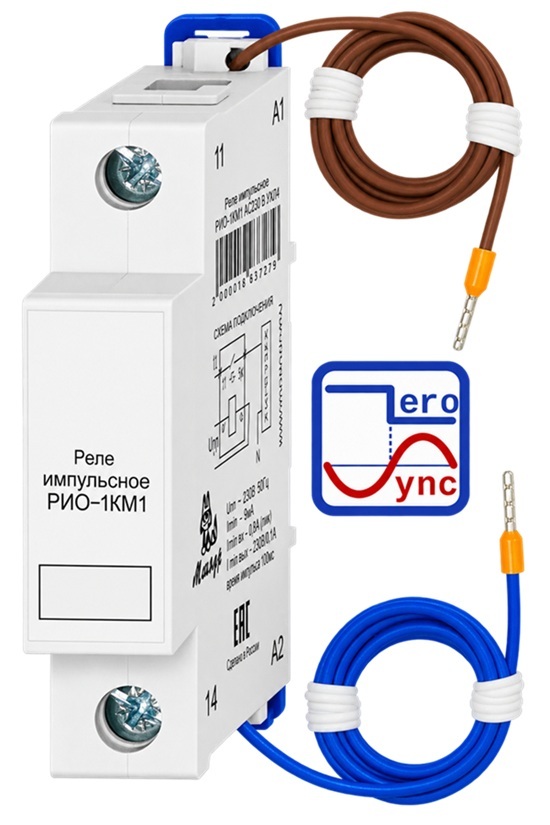

Реле импульсное РИО-1КМ1

Назначение

РИО-1КМ1 — бистабильное силовое реле для дистанционного включения и отключения нагрузки с гальванической развязкой цепи управления и силовой цепи. Прибор рассчитан на номинальный ток 63А для нагрузки AC1 и 25 А для AC3, что позволяет непосредственно коммутировать мощную нагрузку в пределах допустимых характеристик реле.

Управление выполняется подачей напряжения на выводы A1 и A2. Диапазон питания — AC 184...253 В, 50 Гц, максимальное коммутируемое напряжение — AC250 В. Реле имеет один нормально открытый контакт 1NO. В момент включения применяется технология zero sync™ — силовой контакт замыкается при переходе сетевого напряжения через ноль, что уменьшает воздействие пусковых токов на контактную группу, снижает риск подгорания контактов и увеличивает ресурс коммутации при работе с нагрузками с высокими пусковыми токами.

Серия импульсных реле

Импульсное реле рио выпускается в следующих исполнениях: РИО-2, РИО-1М, РИО-1КМ1, РИО-1КМ2 и РИО-3-63. Модели различаются алгоритмом управления, допустимой нагрузкой и способом применения.

РИО-2 имеет три режима работы: импульсное управление, управление от трех выключателей с фиксированным положением и автоматическое отключение с выдержкой 0,5–20 минут. РИО-2 используется как реле времени управления освещением.

РИО-1М рассчитано на ток до 16 А и имеет три входа: Y переключает состояние нагрузки, Y1 включает, Y2 отключает. Такая схема позволяет организовать местное, центральное и многоуровневое управление освещением.

РИО-1КМ1 коммутирует нагрузку до 63 А AC1 и 25 А AC3. При первой подаче напряжения на A1–A2 силовой контакт замыкается и сохраняет это состояние после снятия напряжения; при следующей подаче — размыкается.

РИО-1КМ2 коммутирует нагрузку до 63 А AC1 и 25 А AC3, но переключается при снятии управляющего напряжения с A1–A2.

РИО-3-63 рассчитано на трехфазные системы освещения и ток до 63 А. Вход Y переключает состояние контактов, Y1 включает нагрузку, Y2 отключает, а A1 переводит реле в режим электромагнитного контактора.

Ключевые особенности

• коммутация нагрузки до 63А AC1;
• нагрузка AC3 — до 25А;
• гальваническая развязка силовой цепи и управления;
• сохранение состояния после снятия управляющего напряжения;
• технология zero sync™ при замыкании контакта - для уменьшения пусковых токов нагрузка подключается при переходе сетевого напряжения через ноль;
• круглосуточный режим работы;
• силовые проводники сечением до 33 мм²;
• ширина корпуса — один DIN-модуль, 18 мм.

Принцип работы

При первой подаче напряжения на A1 и A2 контакт 11–14 замыкается и после снятия управляющего сигнала остаётся замкнутым. Следующая подача напряжения размыкает контакт; после снятия сигнала он остаётся выключенным. Таким образом, каждое новое воздействие на цепь управления изменяет сохранённое состояние нагрузки. Минимальная длительность управляющего сигнала — 500 мс. Такая схема позволяет подключать выключатели через импульсное реле без постоянного питания катушки, характерного для обычного контактора.

Где применяется

Климатическое исполнение и места установки

Выпускаются исполнения УХЛ4 для температуры −25…+55 °C и УХЛ2 для −40…+55 °C. Степень защиты корпуса — IP40, клемм — IP20. Импульсное реле на дин рейку устанавливается на стандартную DIN-рейку 35 мм внутри электрощита или шкафа.

Информация для заказа

РИО-1КМ1 AC230В УХЛ4 — артикул 4640016933815.

РИО-1КМ1 AC230В УХЛ2 — артикул 4680626990952.

РИО-1КМ1 ACDC24В УХЛ4 — артикул 4640016938476.
