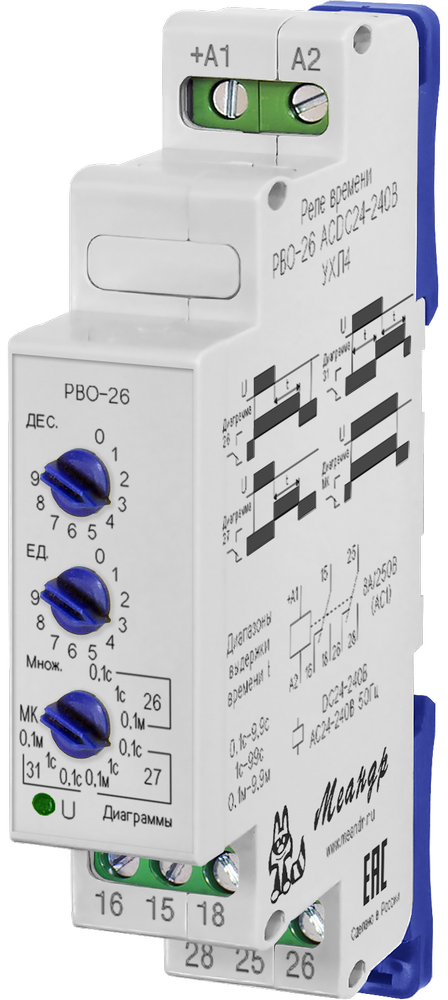

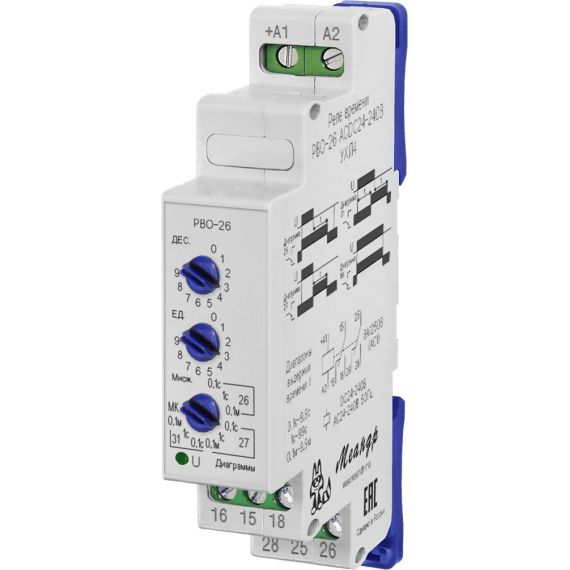

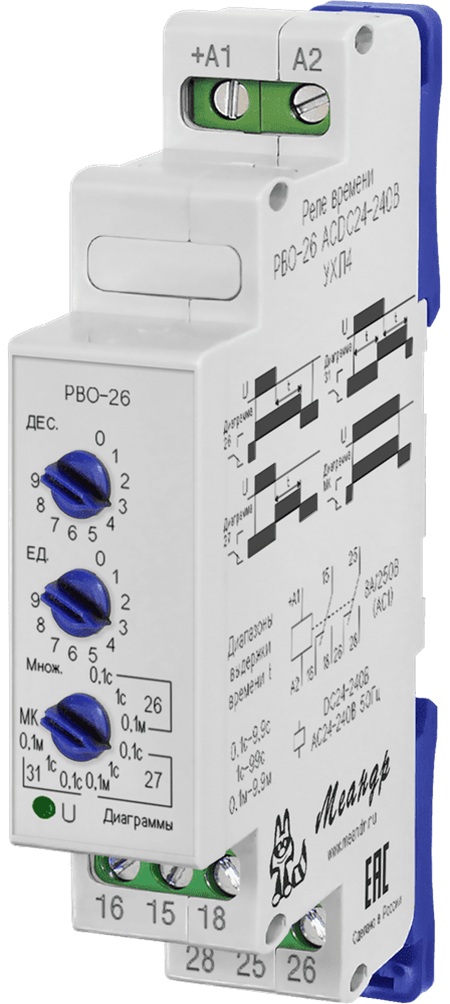

Реле времени однокомандное РВО-26
Реле времени однокомандное РВО-26
Написать отзыв
3 034.00 ₽
В корзину

Реле времени однокомандное РВО-26

4640016930685
Написать отзыв
+ −

Минимальное количество для товара "Реле времени однокомандное РВО-26" 1.

Список вариантов товара

Назначение

Реле времени однокомандное РВО-26 предназначено для управления электрическими цепями с заданной задержкой после снятия напряжения питания. РВО-26 используют как реле времени с задержкой на выключение, когда после снятия питания переключение должно происходить не сразу, а через установленный промежуток времени.

РВО-26 устанавливают в шкафах автоматики и управления, используют для вентиляции, освещения, станков и другого электрооборудования. Реле времени рво 26 имеет три диапазона выдержки: 0,1–9,9 с, 1–99 с и 0,1–9,9 мин. Предусмотрены две переключающие группы контактов 8 А/250 В. Выпускаются исполнения с питанием ACDC24–240 В и AC400 В

Серия реле времени однокомандное РВО

Модель Диапазон времени Диаграммы / управление Выходные контакты Настройка Главное отличие — когда выбирать
РВО-15 0,1 с–99 ч 2 диаграммы 2 переключающие группы, 8 А/250 В 2 поворотных декадных + DIP Простые задачи + большой диапазон до 99 ч. Если много алгоритмов не требуется, это один из базовых вариантов.
РВО-1М 0,3 с–10 ч 8 диаграмм 1 переключающая группа, 3 А/250 В 1 поворотный декадный Когда мало места в шкафу: ширина всего 13 мм. При этом функций больше, чем у РВО-15, но контактная группа только одна.
РВО-26 0,1–9,9 с; 1–99 с; 0,1–9,9 мин 3 диаграммы + мгновенный контакт 2 переключающие группы, 8 А/250 В 2 десятичных переключателя Когда нужна работа после снятия питания. Может отключать или включать встроенное реле после снятия питания; есть также задержка после подачи и снятия питания.
РВО-26М 0,1–9,9 с; 1–99 с; 0,1–9,9 мин; для отдельных диаграмм до 99 мин 4 диаграммы 1 НО + 1 НЗ, 5 А/250 В Поворотные переключатели + DIP Если кроме работы после снятия питания нужны функции после подачи питания, две переключающие группы — 1 НО + 1 НЗ до 5 А каждая.
РВО-08 0,01 с–999 ч 14 диаграмм 2 переключающие группы, 8 А/250 В 3 поворотных декадных Когда нужен очень широкий диапазон и много вариантов работы. От 0,01 секунды до 999 часов при двух группах 8 А.
РВО-083 0,01 с–999 ч 13 диаграмм, внешний вход Y1, счётчик импульсов 2 переключающие группы, 8 А/250 В 3 поворотных декадных Когда дополнительно нужен счёт импульсов. Есть вход Y2 для сброса счётчика; отдельного оперативного питания не требует.
РВО-П2-15 0,1 с–99 ч 2 диаграммы 2 переключающие группы, 8 А/250 В 2 декадных кнопочных По функциям близок к РВО-15, но время задаётся кнопочными декадными переключателями. Выбор между ними — прежде всего по удобному способу установки времени.
РВО-П2-М-15 0,1 с–99 ч 8 диаграмм, внешний запуск Y1 2 переключающие группы, 8 А/250 В 2 декадных кнопочных + DIP Когда нужен внешний запуск и больше алгоритмов, чем у РВО-П2-15. Сохраняет диапазон до 99 ч и две группы до 8 А.
РВО-П2-С5-15 0,1–9,9 с; 1–99 с; 0,1–9,9 мин; 1–99 мин 4 диаграммы: 1, 2, 3, 30; в диаграммах 3 и 30 используется внешний запуск Y1 2 переключающие группы 8 А/250 В 2 декадных кнопочных переключателя + DIP Для цепей постоянного тока, когда кроме обычной задержки при подаче питания требуется работа по внешней команде. В отличие от РВО-П2-М-15 диапазон времени ограничен 99 мин, а питание рассчитано на DC80–150 В.
РВО-П3-22 0,01 с–99,9 ч 16 диаграмм, внешнее управление, счёт импульсов 2 переключающие группы, 3 А/250 В 3 декадных кнопочных + DIP Для сложных алгоритмов при монтаже на DIN-рейку. Больше функций, чем у моделей П2; есть внешнее управление и счёт импульсов.
РВО-П3-10 0,01 с–99,9 ч 17 диаграмм, входы Y1/Y2 2 переключающие группы, 5 А/250 В 3 декадных кнопочных Когда нужен щитовой, а не DIN-монтаж. Корпус 48×48×88 мм, широкий набор алгоритмов и внешнее управление.

Ключевые особенности

  • реле времени на выключение, выдержка времени: 0,1–9,9 с; 1–99 с; 0,1–9,9 мин;
  • установка времени двумя десятичными переключателями;
  • шаг установки — 1% от максимального значения выбранного диапазона;
  • две переключающие группы контактов до 8 А/250 В каждый;
  • максимальная коммутируемая мощность — 2000 ВА / 240 Вт;
  • исполнения по питанию ACDC24–240 В и AC400 В;
  • ширина корпуса — 18 мм.

Где применяется

  • Вентиляция — когда в цепи управления требуется выдержка времени после снятия питания.
  • Освещение — когда переключение должно происходить с заданной задержкой.
  • Станки и производственное оборудование — для создания необходимой временной задержки в цепях управления.
  • Шкафы автоматики и управления — когда электрическую цепь нужно переключить через установленный промежуток времени.

Климатическое исполнение и места установки

Для исполнения реле рво 26 acdc24 240в ухл4 рабочая температура составляет от −25 до +55 °C, для УХЛ2 — от −40 до +55 °C. Допустимая относительная влажность — до 80% при +25 °C. Степень защиты корпуса — IP40, клемм — IP20.

Монтаж реле времени выполняется на стандартную DIN-рейку шириной 35 мм или на ровную поверхность. Реле не следует устанавливать в местах с повышенной вибрацией и рядом с оборудованием, которое создаёт сильную вибрацию во время работы.

Бренд
МЕАНДР
Время готовности, не более
0.5с
Габаритные размеры
18х93х63 мм
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Диапазоны выдержки времени
0.1-9.9с, 1-99с, 0.1-9.9мин
Исполнение
Стандартная позиция
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы
Максимальная коммутируемая мощность (DC30В), не более
240Вт
Максимальная коммутируемая мощность (АС1 250В), не более
2000Вт
Максимальная коммутируемая мощность (АС3 250В), не более
800Вт
Максимальная механическая износостойкость контактов, не менее
100000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1)
400В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
8
Максимальный коммутируемый ток (AC3 индуктивная, реактивная), А
3.2
Максимальный коммутируемый ток (DC), А
8
Масса брутто, не более
0.075кг
Мин. время под питанием для обеспечения работы реле
1с
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Номинальное напряжение питания (по исполнениям)
ACDC24-240В ± 10%, AC400В ± 10%
Основные диаграммы работы
26, 27, 31
Относительная влажность воздуха
до 80% (при 25°С)
Погрешность отсчёта выдержки времени, не более
2%
Погрешность установки выдержки времени, не более
10%
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Напряжение питания
ACDC24-240В
Климатическое исполнение
УХЛ4
Полное наименование
Реле РВО-26 ACDC24-240В УХЛ4

Руководство по эксплутации (rvo-26-v14.pdf, 395 Kb) [Скачать]

3d модель (Assem_2019-01-20_rvo-26.zip, 951 Kb) [Скачать]
