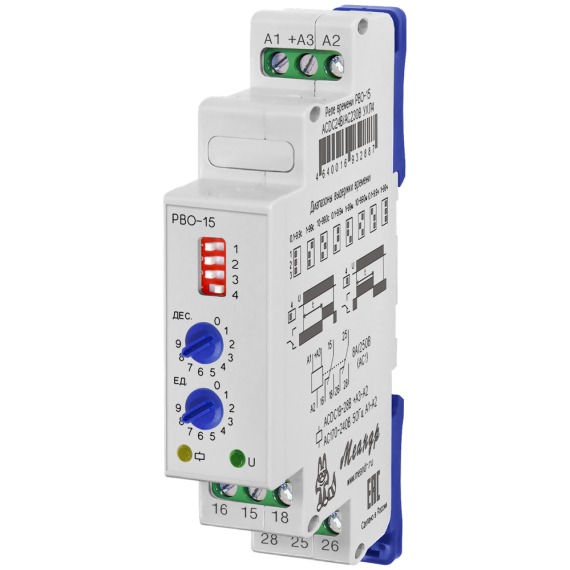

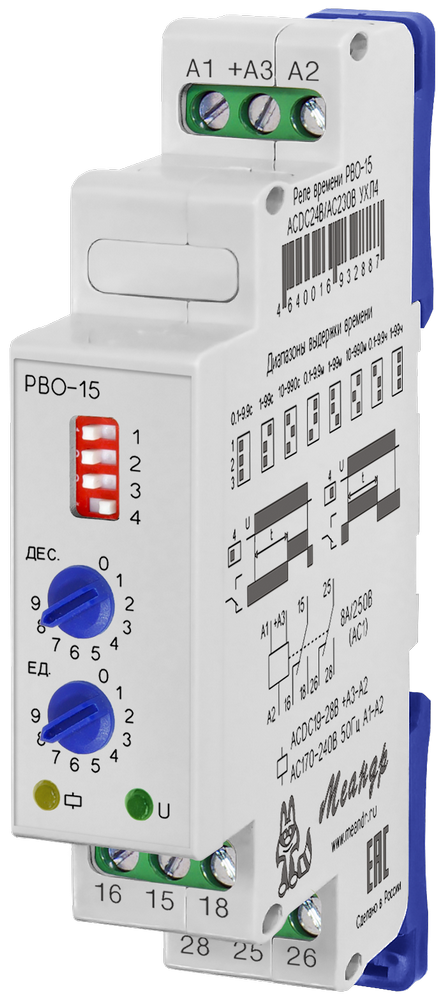

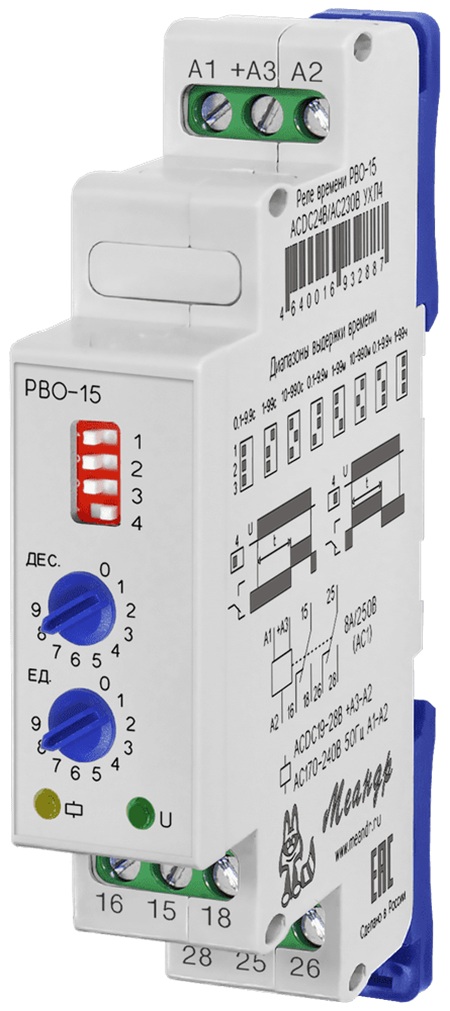

Реле времени однокомандное РВО-15
Реле времени однокомандное РВО-15
Написать отзыв
2 327.00 ₽
В корзину

Реле времени однокомандное РВО-15

4640016932887
Написать отзыв
+ −

Минимальное количество для товара "Реле времени однокомандное РВО-15" 1.

Список вариантов товара

Назначение

Реле времени однокомандное РВО-15 — модульное реле времени с двумя переключающими контактными группами 8 А для DIN-рейки. Предназначено для коммутации электрических цепей с предварительно установленной одной выдержкой времени и одной диаграммой работы.

На лицевой части корпуса установлен DIP-переключатель, с помощью которого выбираются диаграмма работы и диапазон выдержки времени. Время выдержки внутри выбранного диапазона устанавливается двумя поворотными ручками (декадно). Реле оснащено двумя переключающими контактными группами, гальванически изолированными от цепей питания.

Преимущества

РВО-15 — универсальное реле времени с широким диапазоном выдержки от 0.1 с до 99 часов в восьми ступенях. Одно устройство охватывает практически любой временной интервал — от короткого импульса в дежурной цепи до многосуточного цикла в системах автоматизации.

Точное значение времени устанавливается двумя поворотными ручками на лицевой панели в виде декадных счётчиков (десятки и единицы), что позволяет настроить выдержку быстро и без специальных инструментов. Две независимые переключающие группы (15-16-18 и 25-26-28) дают возможность одновременно управлять двумя цепями — например, силовой нагрузкой и сигнализацией, или двумя ступенями каскадной автоматики.

Широкий выбор исполнений по питанию (ACDC24 В / AC230 В, AC400 В или ACDC10‑30 В) избавляет от необходимости понижающего трансформатора при работе как от стандартной сети 230 В, так и от линейного напряжения 400 В трёхфазной сети. Климатические исполнения УХЛ4 и УХЛ2 позволяют применять реле от подмосковной дачи до промышленных объектов Заполярья.

Высокая точность: погрешность отсчёта выдержки ≤ 2 %, погрешность установки ≤ 10 %. Гальваническая изоляция цепей питания и контактов (испытательное напряжение 2000 В АС) обеспечивает безопасное сопряжение слаботочных схем с сетевой нагрузкой до 250 В.

Ключевые особенности

  • 8 диапазонов8 диапазонов выдержки времени — от 0.1 с до 99 часов (выбирается DIP-переключателем)
  • 2 диаграммы2 диаграммы работы: задержка включения после подачи питания и формирование импульса после подачи питания
  • Поворотные ручкиУстановка времени плавно двумя поворотными ручками на лицевой панели (декадное задание)
  • ИндикаторыИндикаторы состояния встроенного реле и наличия питания
  • 18 ммКорпус шириной 18 мм (1 модуль), монтаж на DIN-рейку

Диаграммы работы

РВО-15 поддерживает 2 функциональные диаграммы, выбираемые DIP-переключателем на лицевой панели:

№ДиаграммаОписание
1Диаграмма 1Задержка включения после подачи питания. Отсчёт начинается при подаче напряжения, по окончании реле включается; отключение — по снятию питания.
2Диаграмма 2Формирование импульса после подачи питания. Реле включается одновременно с подачей напряжения, по окончании отсчёта отключается.

Принцип работы

После подачи питания на клеммы A1, A2 (или A1, +A3 — для исполнения с расширенным диапазоном) встроенный микроконтроллер считывает положение DIP-переключателей на лицевой панели и определяет выбранную диаграмму работы и диапазон выдержки времени. Точное значение выдержки внутри выбранного диапазона устанавливается двумя поворотными ручками (декадно: десятки и единицы).

В режиме диаграммы 1 после подачи питания реле начинает отсчёт времени; по окончании отсчёта переключаются обе контактные группы (выходы 15-16-18 и 25-26-28). В режиме диаграммы 2 реле включается одновременно с подачей напряжения, а по окончании отсчёта отключается, формируя импульс заданной длительности.

Контактные группы гальванически изолированы от цепей питания (испытательное напряжение 2000 В АС, 50 Гц, 1 мин), что позволяет коммутировать любую нагрузку напряжением до 250 В АС при любом номинальном напряжении самого реле.

Климатическое исполнение и места установки

РВО-15 выпускается в двух исполнениях (эксплуатационная температура): УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C) по ГОСТ 15150-69. Изделие предназначено для монтажа на стандартную DIN-рейку шириной 35 мм. На рейке РВО-15 занимает один модуль (18 мм), что позволяет компактно интегрировать его рядом с другой автоматикой.

Где применяется РВО-15

  • Системы автоматики освещения — задержка включения уличных фонарей и подсветок, импульсные циклы для рекламных табло и витрин, отключение «дежурного» света по таймеру.
  • Вентиляция, кондиционирование и климатические системы — задержка пуска вентиляторов после включения нагревателей, контроль времени продувки и проветривания.
  • Системы водоснабжения и насосные станции — поочерёдная работа насосов с фиксированной выдержкой, защитная задержка между включениями.
  • Электропривод и автоматика технологических линий — задержки включения отдельных приводов в каскаде, формирование пусковых импульсов, контроль времени технологических операций.
  • Сигнализация и аварийные цепи — формирование импульсов на сигнальные лампы и сирены, задержки срабатывания защитных цепей.
  • Шкафы автоматики с трёхфазным вводом — исполнение AC 400 В позволяет подключать реле непосредственно к линейному напряжению без понижающего трансформатора.
ВНИМАНИЕ!
  1. Перед монтажом и подключением реле обязательно отключите напряжение питания. Установка и подключение должны производиться квалифицированным электромонтажным персоналом.
  2. Контактные группы гальванически изолированы от цепей питания, однако внешние коммутируемые цепи должны соответствовать категории применения АС1/АС3 и не превышать 8 А (АС1) / 3.2 А (АС3) при 250 В.
  3. Категорически не допускается подача напряжения питания, превышающего значения, указанные для исполнения (ACDC24 В/AC230 В, AC400 В или ACDC10‑30 В). Несоблюдение приводит к выходу изделия из строя и аннулированию гарантии.
  4. При коммутации индуктивной нагрузки (катушки контакторов, реле, соленоиды) рекомендуется устанавливать параллельно нагрузке RC-цепочку (снаббер) или варистор для защиты контактов от перенапряжений.
  5. Степень защиты по корпусу IP40, по клеммам IP20. Изделие предназначено для установки в шкафы и щиты в сухих закрытых помещениях.

Информация для заказа

НаименованиеАртикул
РВО-15 ACDC24 В / AC230 В УХЛ44640016932887
РВО-15 ACDC24 В / AC230 В УХЛ24640016932870
РВО-15 ACDC10‑30 В УХЛ44640016930616
РВО-15 ACDC10‑30 В УХЛ24640016930609
РВО-15 AC400 В УХЛ44680626992130
РВО-15 AC400 В УХЛ24680626992123

Пример схемы подключения

Схема подключения РВО-15 (по каталогу 2026)
Пример схемы подключения РВО-15 с магнитным пускателем К1 и трёхфазной нагрузкой M. Контакты первой переключающей группы — 15 (общий), 16 (NC), 18 (NO); второй группы — 25 (общий), 26 (NC), 28 (NO).
Бренд
МЕАНДР
Время готовности, не более
0.15с
Время повторной готовности, не более
0.1с
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Диапазоны выдержки времени
0.1-9.9с, 1-99с, 10-990с, 0.1-9.9мин, 1-99мин, 10-990мин, 0.1-9.9ч, 1-99ч
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы
Максимальная коммутируемая мощность (DC30В), не более
240Вт
Максимальная коммутируемая мощность (АС1 250В), не более
2000Вт
Максимальная коммутируемая мощность (АС3 250В), не более
800Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1)
250В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
8
Максимальный коммутируемый ток (AC3 индуктивная, реактивная), А
3.2
Максимальный коммутируемый ток (DC), А
8
Масса брутто, не более
0.07кг
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
ACDC24B/AC230B
Номинальное напряжение питания (по исполнениям)
ACDC10-30В, ACDC24В ± 10%, AC230В ± 10%, AC400В ± 10%
Основные диаграммы работы
1, 2
Относительная влажность воздуха
до 80% (при 25°С)
Погрешность отсчёта выдержки времени, не более
2%
Погрешность установки выдержки времени, не более
10%
Полное наименование
Реле РВО-15 ACDC24B/AC230B УХЛ4
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
до 2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70

Руководство по эксплутации (rvo-15-v20.pdf, 359 Kb) [Скачать]

3d модель (Assem_2019-02-01_RVO-15.zip, 845 Kb) [Скачать]
