Реле контроля трёхфазного напряжения РКН-3-15-15

Назначение

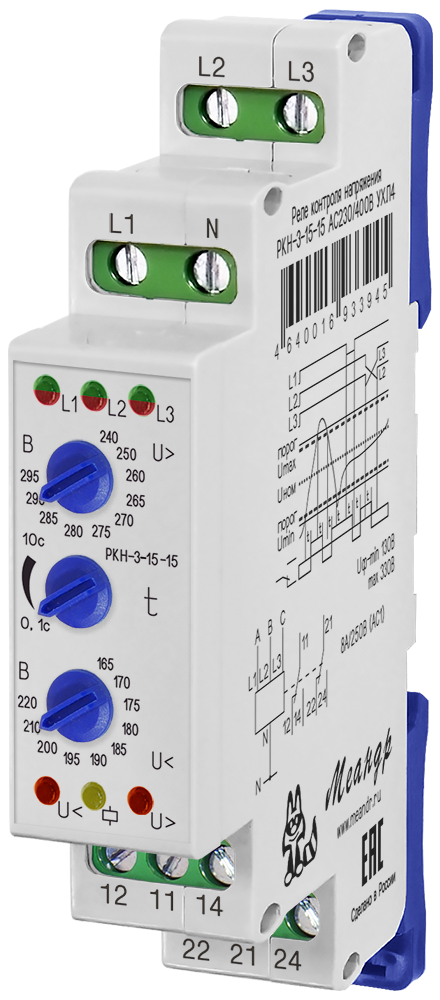

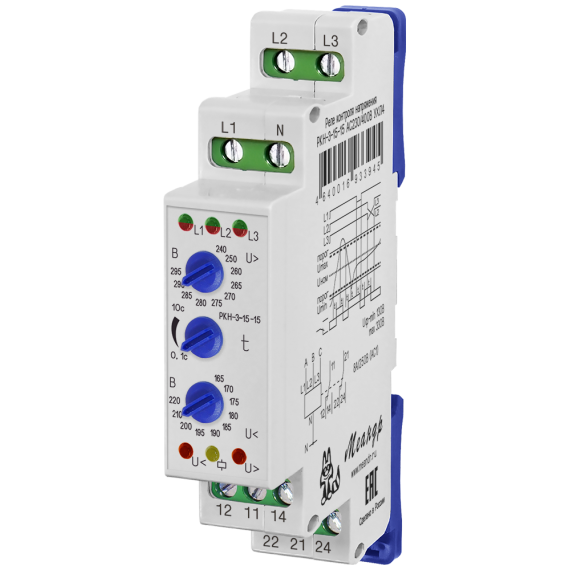

Реле контроля напряжения РКН-3-15-15 — трёхфазное модульное реле контроля фазного напряжения. Предназначено для формирования управляющего сигнала в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью (3P + N) при возникновении аварийных ситуаций или отклонении контролируемого напряжения от предустановленных допустимых значений (порогов).

Реле оснащено двумя переключающими контактными группами, гальванически изолированными от цепей питания/измерения. Питание реле осуществляется от контролируемого напряжения — отдельного оперативного питания не требуется. Имеет регулируемую задержку срабатывания и контролирует обрыв нейтрали и отклонение частоты сети.

Преимущества

РКН-3-15-15 — это комплексное решение для защиты трёхфазных сетей с нейтралью. В одном модуле реализованы все основные виды контроля: повышение и снижение напряжения, обрыв, слипание и чередование фаз, обрыв нейтрали и отклонение частоты сети.

В отличие от моделей с фиксированными порогами, в РКН-3-15-15 пользователь может настроить под конкретную задачу как верхний (10 ступеней регулировки), так и нижний (10 ступеней) пороги срабатывания, а также задержку срабатывания в диапазоне 0.1…10 с. Это исключает ложные отключения при кратковременных скачках и позволяет точно подобрать настройки под характер защищаемой нагрузки.

Двухцветная индикация причины аварии — фирменная особенность РКН-3-15-15. На лицевой панели предусмотрен отдельный двухцветный индикатор под каждый тип аварии (повышение напряжения, снижение напряжения, обрыв фазы, слипание/асимметрия, нарушение чередования фаз, обрыв нейтрали, отклонение частоты). Это позволяет мгновенно — без подключения вольтметра или мультиметра — определить причину срабатывания и сократить время диагностики неисправностей в шкафу.

Встроенная варисторная защита сетевого напряжения — внутри устройства установлен варистор, защищающий собственный измерительный тракт и микроконтроллер РКН от высоковольтных импульсов в питающей сети. Это обеспечивает стабильную работу реле при импульсных перенапряжениях и продлевает срок его службы.

Широкий ряд номинальных напряжений (58/100, 127/220, 230/400 В АС) покрывает большинство стандартных уровней фазного/линейного напряжения. Питание непосредственно от контролируемой сети упрощает монтаж — отдельный источник оперативного питания не требуется.

Ключевые особенности

• Контроль повышения и снижения напряжения, контроль отклонения частоты сети
• Регулируемые верхний и нижний пороги выключения реле (по 10 ступеней)
• Контроль обрыва, слипания и чередования фаз, обрыва нейтрали
• Индикатор состояния встроенного реле и двухцветные индикаторы аварийных ситуаций — отдельный под каждый тип аварии
• Встроенная варисторная защита сетевого напряжения — защита измерительного тракта и микроконтроллера от импульсов в сети
• Корпус шириной 18 мм. (1 модуль), монтаж на DIN-рейку

Виды контроля, реализуемые РКН-3-15-15

Принцип работы

После подачи трёхфазного напряжения на клеммы L1, L2, L3, N (одновременно являющегося и питанием, и измерительным сигналом) встроенный микроконтроллер непрерывно измеряет фазные и линейные напряжения по каждой из трёх фаз. Поворотными ручками на лицевой панели пользователь устанавливает верхний и нижний пороги срабатывания (10 ступеней каждый), а также задержку срабатывания в диапазоне 0.1…10 с.

При выходе напряжения за установленные пороги, при обрыве фазы или нейтрали, нарушении чередования или слипании фаз — по истечении заданной задержки переключаются обе контактные группы (выходы — клеммы 11-12-14 и 21-22-24). Причина аварии немедленно отображается отдельным двухцветным индикатором на лицевой панели, что позволяет быстро диагностировать неисправность без дополнительных приборов. При восстановлении нормальных допустимых параметров сети реле автоматически возвращается в исходное состояние.

Контактные группы реле гальванически изолированы от цепей питания/измерения, что позволяет коммутировать любую нагрузку напряжением до 250 В АС или 30 В DC.

Климатическое исполнение и места установки

РКН-3-15-15 выпускается в двух исполнениях (эксплуатационная температура): УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C). Изделие предназначено для монтажа на стандартную DIN-рейку шириной 35 мм. На рейке РКН-3-15-15 занимает один модуль (18 мм), что позволяет компактно интегрировать его рядом с другой автоматикой.
