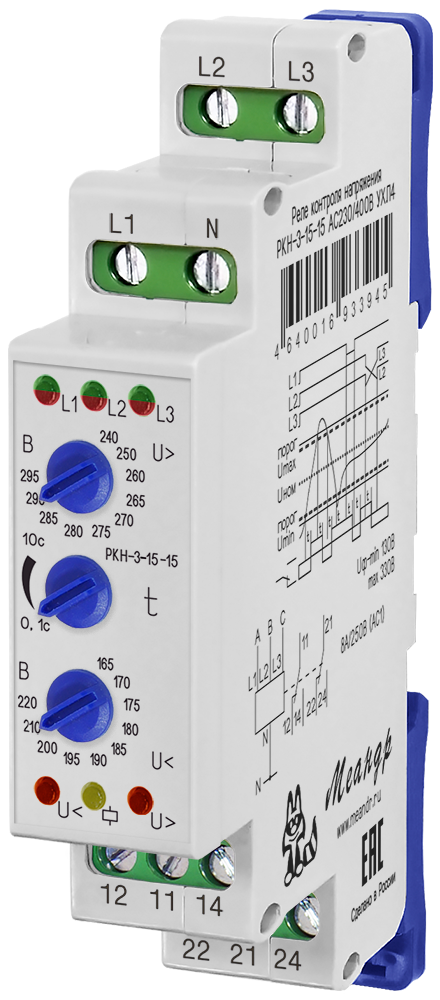

Реле контроля трёхфазного напряжения РКН-3-15-15
Реле контроля трёхфазного напряжения РКН-3-15-15
Написать отзыв
4 155.00 ₽
В корзину

Реле контроля трёхфазного напряжения РКН-3-15-15

4640016933952
Написать отзыв
+ −

Минимальное количество для товара "Реле контроля трёхфазного напряжения РКН-3-15-15" 1.

Список вариантов товара

Назначение

Реле контроля напряжения РКН-3-15-15 — трёхфазное модульное реле контроля фазного напряжения. Предназначено для формирования управляющего сигнала в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью (3P + N) при возникновении аварийных ситуаций или отклонении контролируемого напряжения от предустановленных допустимых значений (порогов).

Реле оснащено двумя переключающими контактными группами, гальванически изолированными от цепей питания/измерения. Питание реле осуществляется от контролируемого напряжения — отдельного оперативного питания не требуется. Имеет регулируемую задержку срабатывания и контролирует обрыв нейтрали и отклонение частоты сети.

Преимущества

РКН-3-15-15 — это комплексное решение для защиты трёхфазных сетей с нейтралью. В одном модуле реализованы все основные виды контроля: повышение и снижение напряжения, обрыв, слипание и чередование фаз, обрыв нейтрали и отклонение частоты сети.

В отличие от моделей с фиксированными порогами, в РКН-3-15-15 пользователь может настроить под конкретную задачу как верхний (10 ступеней регулировки), так и нижний (10 ступеней) пороги срабатывания, а также задержку срабатывания в диапазоне 0.1…10 с. Это исключает ложные отключения при кратковременных скачках и позволяет точно подобрать настройки под характер защищаемой нагрузки.

Двухцветная индикация причины аварии — фирменная особенность РКН-3-15-15. На лицевой панели предусмотрен отдельный двухцветный индикатор под каждый тип аварии (повышение напряжения, снижение напряжения, обрыв фазы, слипание/асимметрия, нарушение чередования фаз, обрыв нейтрали, отклонение частоты). Это позволяет мгновенно — без подключения вольтметра или мультиметра — определить причину срабатывания и сократить время диагностики неисправностей в шкафу.

Встроенная варисторная защита сетевого напряжения — внутри устройства установлен варистор, защищающий собственный измерительный тракт и микроконтроллер РКН от высоковольтных импульсов в питающей сети. Это обеспечивает стабильную работу реле при импульсных перенапряжениях и продлевает срок его службы.

Широкий ряд номинальных напряжений (58/100, 127/220, 230/400 В АС) покрывает большинство стандартных уровней фазного/линейного напряжения. Питание непосредственно от контролируемой сети упрощает монтаж — отдельный источник оперативного питания не требуется.

Ключевые особенности

  • Контроль повышения/сниженияКонтроль повышения и снижения напряжения, контроль отклонения частоты сети
  • Регулируемые порогиРегулируемые верхний и нижний пороги выключения реле (по 10 ступеней)
  • Контроль фазКонтроль обрыва, слипания и чередования фаз, обрыва нейтрали
  • ИндикаторыИндикатор состояния встроенного реле и двухцветные индикаторы аварийных ситуаций — отдельный под каждый тип аварии
  • ВаристорВстроенная варисторная защита сетевого напряжения — защита измерительного тракта и микроконтроллера от импульсов в сети
  • 18 ммКорпус шириной 18 мм (1 модуль), монтаж на DIN-рейку

Виды контроля, реализуемые РКН-3-15-15

Вид контроляНа что реагирует устройствоЧто предотвращаетСпособ срабатывания
От повышенного напряженияПревышение регулируемого верхнего порога (10 ступеней) на любой из фазВыгорание электроники, ламп и LED-источников, пробой блоков питания, повреждение электродвигателейРазмыкание реле после регулируемой задержки (0.1…10 с)
От пониженного напряженияСнижение ниже регулируемого нижнего порога (10 ступеней) на любой из фазПерегрев обмоток электродвигателей, выход из строя компрессоров и насосов, отказ автоматикиРазмыкание реле после регулируемой задержки, автоматический возврат при восстановлении
От обрыва фазыОтсутствие напряжения на одной из трёх фазПерегорание обмоток электродвигателей при работе на двух фазах, выход из строя трёхфазной техникиРазмыкание реле, индикация аварии отдельным двухцветным индикатором
От слипания фазСовпадение потенциалов двух или более фазНесимметричная работа двигателей, перегрев обмотокРазмыкание реле, индикация причины аварии
От нарушения чередования фазИзменение порядка чередования фаз (L1-L2-L3)Обратное вращение электродвигателей насосов, вентиляторов, компрессоровРазмыкание реле — нагрузка не подключается при неправильном подключении
От обрыва нейтралиОтсутствие нейтрального проводника (по перекосу фаз)Опасные потенциалы на нагрузке, выход из строя однофазной нагрузки в трёхфазной сетиРазмыкание реле, индикация аварии
От отклонения частоты сетиВыход частоты сети за допустимые пределыСбои в работе электроники, нестабильную работу преобразователей частоты и УБПРазмыкание реле, возврат после стабилизации частоты

Принцип работы

После подачи трёхфазного напряжения на клеммы L1, L2, L3, N (одновременно являющегося и питанием, и измерительным сигналом) встроенный микроконтроллер непрерывно измеряет фазные и линейные напряжения по каждой из трёх фаз. Поворотными ручками на лицевой панели пользователь устанавливает верхний и нижний пороги срабатывания (10 ступеней каждый), а также задержку срабатывания в диапазоне 0.1…10 с.

При выходе напряжения за установленные пороги, при обрыве фазы или нейтрали, нарушении чередования или слипании фаз — по истечении заданной задержки переключаются обе контактные группы (выходы — клеммы 11-12-14 и 21-22-24). Причина аварии немедленно отображается отдельным двухцветным индикатором на лицевой панели, что позволяет быстро диагностировать неисправность без дополнительных приборов. При восстановлении нормальных допустимых параметров сети реле автоматически возвращается в исходное состояние.

Контактные группы реле гальванически изолированы от цепей питания/измерения, что позволяет коммутировать любую нагрузку напряжением до 250 В АС или 30 В DC.

Климатическое исполнение и места установки

РКН-3-15-15 выпускается в двух исполнениях (эксплуатационная температура): УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C). Изделие предназначено для монтажа на стандартную DIN-рейку шириной 35 мм. На рейке РКН-3-15-15 занимает один модуль (18 мм), что позволяет компактно интегрировать его рядом с другой автоматикой.

Где применяется РКН-3-15-15

  • Защита трёхфазных электродвигателей — насосы, вентиляторы, компрессоры, конвейеры; контроль чередования фаз исключает обратное вращение.
  • Системы АВР — для формирования автоматического ввода резерва для ответственных нагрузок.
  • Промышленные шкафы автоматики — выдача команды управления при отклонении трёхфазной сети от допустимых значений; быстрая диагностика аварий благодаря отдельному индикатору на каждый тип аварии.
  • Системы вентиляции и кондиционирования — защита трёхфазных вентустановок и чиллеров.
  • Котельные, насосные и тепловые пункты — защита циркуляционных насосов, дымососов, вентиляторов поддува.
  • Распределительные щиты с трёхфазным вводом — защита бытовой и коммерческой техники от обрыва нейтрали и аварийных режимов сети.
  • Системы резервного питания и ИБП — контроль качества трёхфазного напряжения и частоты при работе от генератора.
ВНИМАНИЕ!
  1. Перед монтажом и подключением реле обязательно отключите напряжение питания. Установка и подключение должны производиться квалифицированным электромонтажным персоналом.
  2. Реле не требует отдельного оперативного питания — питание подаётся непосредственно от контролируемой сети на клеммы L1, L2, L3, N. Подключите реле к фазам, соответствующим выбранному исполнению (58/100, 127/220 или 230/400 В АС).
  3. Внешние коммутируемые цепи должны соответствовать категории применения АС1/АС3 и не превышать 8 А (АС1) / 3.2 А (АС3) на одну группу при 250 В.
  4. Встроенный варистор предназначен для защиты собственного измерительного тракта реле от импульсов в сети. Для защиты подключённой нагрузки от высоковольтных бросков напряжения применяйте отдельные УЗИП (устройства защиты от импульсных перенапряжений).
  5. При коммутации индуктивной нагрузки (катушки контакторов, реле, соленоиды) рекомендуется устанавливать параллельно нагрузке RC-цепочку (снаббер) или варистор для защиты контактов от перенапряжений.
  6. Степень защиты корпуса IP20. Изделие предназначено для установки в шкафы и щиты в сухих закрытых помещениях.

Информация для заказа

НаименованиеАртикул
РКН-3-15-15 AC58 В / AC100 В УХЛ44640016939725
РКН-3-15-15 AC58 В / AC100 В УХЛ24680019911236
РКН-3-15-15 AC127 В / AC220 В УХЛ44640016936144
РКН-3-15-15 AC230 В / AC400 В УХЛ44640016933945
РКН-3-15-15 AC230 В / AC400 В УХЛ24640016933952

Пример схемы подключения

Схема подключения РКН-3-15-15 (по каталогу 2026)
Пример схемы подключения РКН-3-15-15: четыре провода (L1, L2, L3, N) подаются на верхние клеммы; контакты переключающих групп 11-12-14 и 21-22-24 на нижних клеммах. Магнитный пускатель К1 включается контактами реле, трёхфазная нагрузка M подключается через главные контакты К1.
Бренд
МЕАНДР
Время готовности, не более
0.2с
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Гистерезис напряжения порога срабатывания реле
6В
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Климатическое исполнение
УХЛ2
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы
Максимальная коммутируемая мощность (DC30В), не более
240Вт
Максимальная коммутируемая мощность (АС1 250В), не более
2000Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное допустимое напряжение
90В для AC58В/AC100В, 190В для AC127В/AC220В, 330В для AC230В/AC400В
Максимальное коммутируемое напряжение (AC1)
250В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный суммарный ток групп контактов, А
8 (АС1) / 3.2 (АС3)
Масса брутто, не более
0.081кг
Минимальное допустимое напряжение
40В для AC58В/AC100В, 85В для AC127В/AC220В, 130В для AC230В/AC400В
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
AC230В/AC400B
Номинальное напряжение
AC58В/AC100В, AC127В/AC220В, AC230В/AC400В
Номинальный ток контактной группы, А
8 (АС1) / 3.2 (АС3)
Относительная влажность воздуха
до 80% (при 25°С)
Погрешность порога срабатывания реле
± 1.5% от Uном
Полное наименование
Реле РКН-3-15-15 AC230В/AC400B УХЛ2
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
4ВА
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемая задержка срабатывания
0.1-10с
Регулируемый верхний порог срабатывания реле
10 положений: 61-74 для 58В/100В, 132-163 для 127В/220В, 240-295 для 230В/400В
Регулируемый нижний порог срабатывания реле
10 положений: 42-55 для 58В/100В, 91-122 для 127В/220В, 166-220 для 230В/400В
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Частота напряжения питания
50Гц

Руководство по эксплутации (rkn-3-15-15-v10.pdf, 295 Kb) [Скачать]

Руководство по эксплутации (rkn-3-15-15-v09.pdf, 1,450 Kb) [Скачать]

3d модель (rkn-3-15-15.zip, 1,282 Kb) [Скачать]
