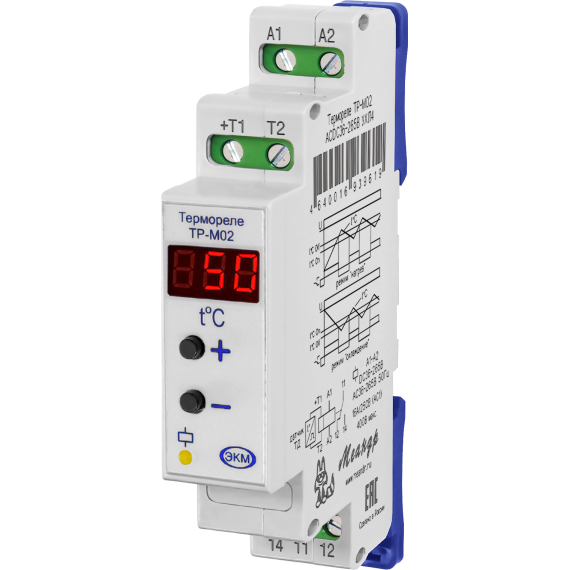

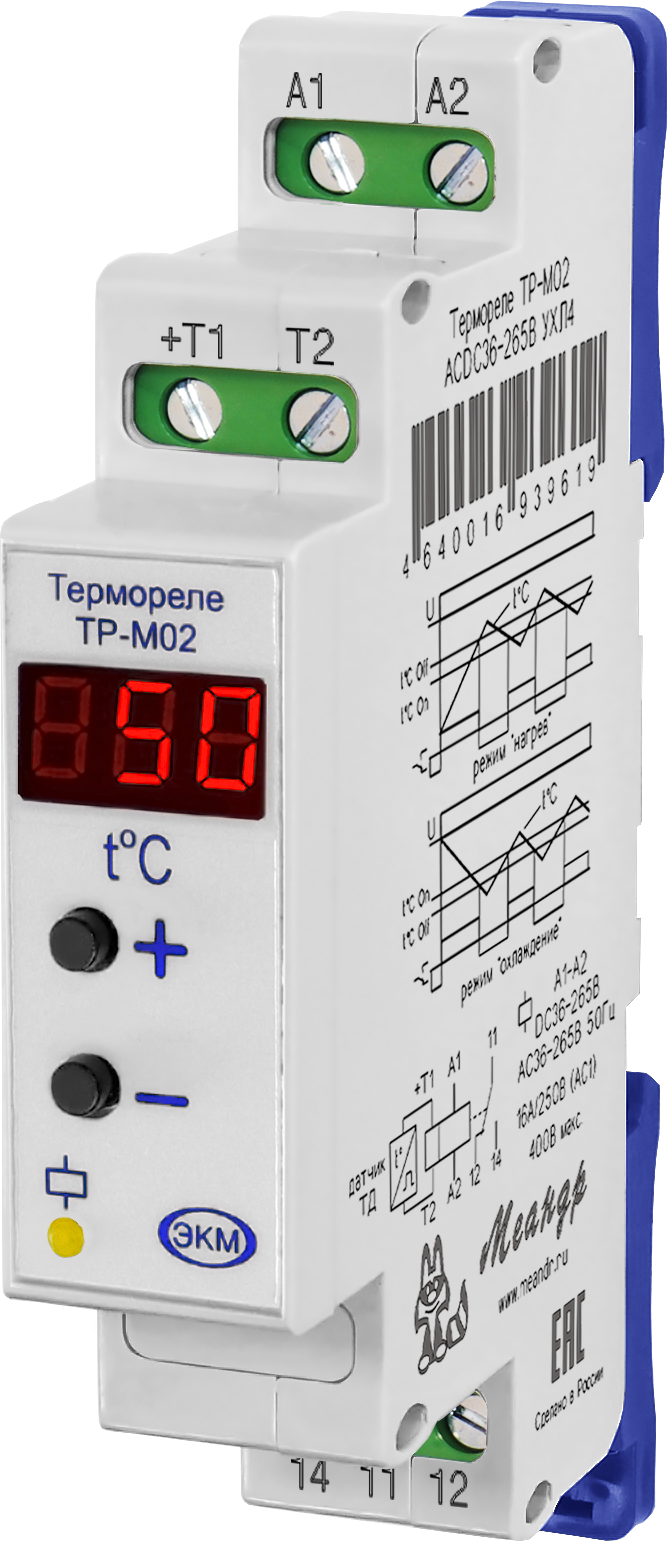

Реле контроля температуры ТР-М02

Назначение

ТР М02 — цифровое реле для автоматического контроля и поддержания температуры по сигналу датчика DS18B20. Термореле ТР М02 управляет нагревательным или охлаждающим оборудованием, включая и отключая нагрузку по двум независимо задаваемым порогам ON и OFF. Текущая температура отображается на трехразрядном цифровом дисплее.

Диапазон контролируемых температур — −55…+125 °C. Реле ТР М02 имеет одну переключающую группу контактов с максимальным током 16 А при AC 250 В (AC1). Предусмотрены исполнения с питанием AC/DC 36–265 В и AC/DC 10–30 В. Прибор контролирует исправность датчика и сохраняет настройки в энергонезависимой памяти. Эти характеристики позволяют использовать это термореле 220В с датчиком в сетях 230 В при выборе исполнения AC/DC 36–265 В.

Серия термореле

Температурное реле тр включает модели: ТР-15, ТР-15М, ТР-М02, ТР-М03 и ТР-30 , которые работают с цифровыми датчиками DS18B20 и предназначены для температурной автоматики, но различаются способом настройки, алгоритмом управления, коммутационной способностью и исполнением.

ТР-15 имеет дискретную установку температуры и переключающий контакт 16 А;

ТР-15М — узкий корпус 13 мм и NO-контакт 8 А.

ТР М02 отличается цифровым дисплеем и раздельной установкой порогов ON/OFF.

ТР-М03 предназначен для режима защиты от обледенения,

ТР-30 выполнен в корпусе IP54 и коммутирует активную нагрузку до 30 А.

Ключевые особенности

• диапазон контроля температуры от –55 до +125 °С;
• работа в режимах «нагрев» и «охлаждение»;
• отображение текущей температуры на цифровом индикаторе;
• автоматический выбор режима по значениям ON/OFF;
• 1 переключающий контакт 16 А/250 В;
• контроль исправности датчика с отображением ошибки Err;
• питание:36–265 В AC/DC или 10–30 В AC/DC;
• степень защиты датчика IP65;
• реле температуры на DIN-рейку 35 мм.;

Принцип работы

Термореле принцип работы строит на сравнении измеренной температуры с установленными пользователем порогами ON и OFF. Режим выбирается автоматически в зависимости от их соотношения: если OFF > ON, прибор работает на нагрев; при обратном соотношении — на охлаждение.

В режиме «нагрев» выход включается при достижении температуры ON и отключается при OFF. В режиме «охлаждение» алгоритм переключения обратный. Разность между ON и OFF определяет гистерезис. На дисплее постоянно отображается текущая температура, а при неисправности или неправильном подключении датчика появляется «Err»

Диаграммы работы Меандр ТР М02

Режим «Нагрев». При снижении температуры ниже порога ON устройство включает исполнительное реле. После достижения температуры OFF реле автоматически отключается.

Режим «Охлаждение». При повышении температуры выше порога ON устройство включает исполнительное реле. После снижения температуры до значения OFF реле автоматически отключается.

Разница между порогами ON и OFF (гистерезис) предотвращает частые переключения реле при небольших колебаниях температуры.

Установка параметров

Для изменения порога ON удерживайте кнопку «+» около 5 секунд, затем задайте значение кнопками «+» и «–». Для установки OFF аналогично удерживайте кнопку «–». Через 5 секунд после последнего нажатия параметры автоматически сохраняются. Заводские настройки OFF = 20ºС, ON = 25ºСБ.

Где применяется

Условия эксплуатации

ТР М02 УХЛ4 предназначен для эксплуатации при −25…+55 °C, исполнение УХЛ2 — при −40…+55 °C. Степень защиты корпуса — IP40, клемм — IP20, датчика — IP65. Монтаж выполняется на DIN-рейку 35 мм или ровную поверхность.

Информация для заказа

Термореле ТР-М02 выпускается в исполнениях ACDC36–265 В и ACDC10–30 В, а также в климатических исполнениях УХЛ4 и УХЛ2. При заказе необходимо указать напряжение питания и тип температурного датчика.

ТД-2 — накладной датчик в металлическом корпусе с монтажным отверстием 8 мм. Применяется для измерения температуры поверхности, т.е. устанавливается на поверхность оборудования, трубопроводов, резервуаров и других конструкций.

ТД-3 — цилиндрический датчик в герметичном металлическом корпусе диаметром 6 мм. Предназначен для установки в отверстия, гильзы и технологические каналы. ТД-3 используется для контроля температуры внутри оборудования, жидкостей или технологических каналов.

Оба датчика выполнены на базе цифрового чувствительного элемента DS18B20, имеют степень защиты IP65, стандартную длину кабеля 2 м. и обеспечивают измерение температуры в диапазоне −55…+125 °C.

Схема подключения

Подключение термореле включает присоединение питания, датчика DS18B20 и управляемой цепи к переключающим контактам 11–12–14. Датчик ТД-2 подключается к +T1 и T2 с соблюдением полярности. Схема подключения реле температуры зависит от выбранного исполнения по напряжению питания.

Размеры устройства

Размер ТР-М02 составляет 18×93×62 мм. Компактное исполнение позволяет установить устройство в стандартный модульный щит без увеличения занимаемого пространства.
