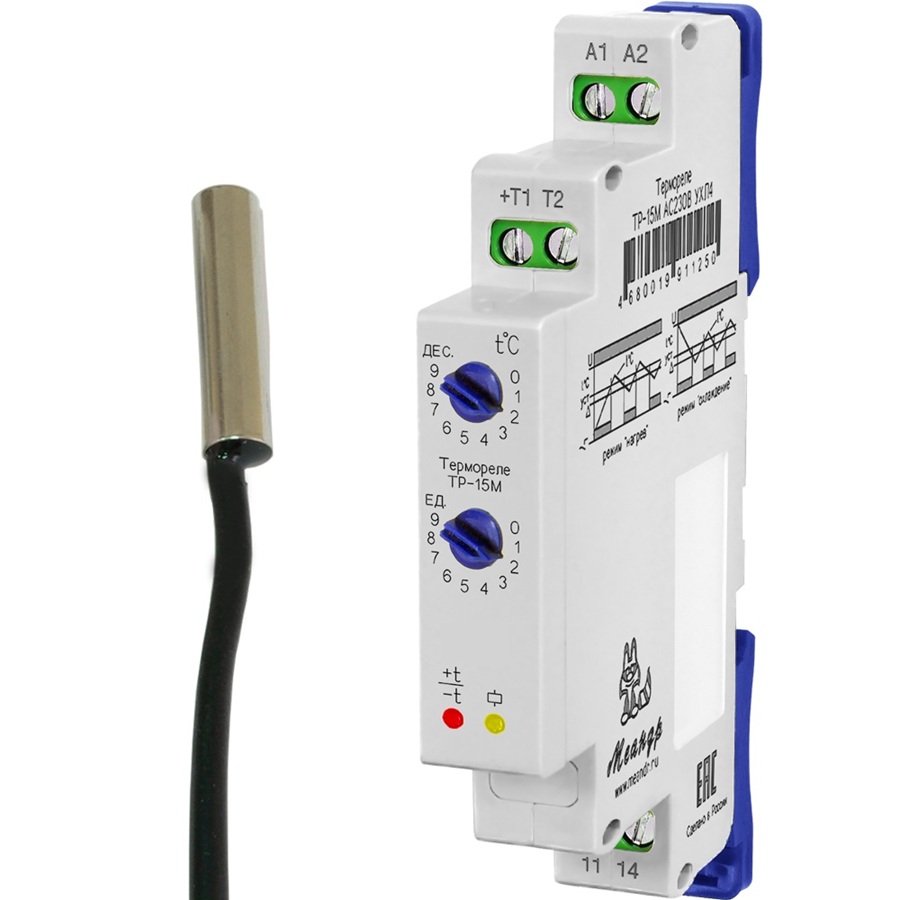

Реле контроля температуры ТР-15М

Назначение

ТР-15М — устройство контроля температуры для автоматического поддержания заданного температурного режима по сигналу цифрового датчика DS18B20. Термореле ТР 15М работает в режимах «нагрев» и «охлаждение» и управляет подключенной нагрузкой в зависимости от измеренной и заданной температуры.

Диапазон контроля ТР 15М составляет −55…+125 °C, гистерезис выбирается 0,5 или 2 °C. Прибор питается от AC 230 В и имеет один нормально разомкнутый контакт с максимальным коммутируемым током 8 А при AC 250 В. Предусмотрен контроль исправности датчика. Узкий корпус шириной 13 мм позволяет экономить место в электрощите.

Серия термореле Меандр

ТР-15, ТР-15М, ТР-М02, ТР-М03 и ТР-30 предназначены для контроля температуры и автоматического управления нагрузкой по сигналу цифрового датчика DS18B20, но отличаются способом настройки, алгоритмом работы, коммутационной способностью и конструктивным исполнением.

ТР-15 имеет одну переключающую группу контактов 16А при AC 250 В и корпус шириной 18 мм;

ТР-15М выполнен в более узком корпусе 13 мм и имеет один нормально разомкнутый контакт 8А при AC 250 В.

ТР-М02 оснащен цифровым дисплеем и позволяет раздельно задавать пороги ON/OFF.

ТР-М03 предназначен для автоматизации систем антиобледенения.

ТР-30 выполнен в корпусе IP54 и рассчитан на коммутацию активной нагрузки до 30А при AC 250 В.

Ключевые особенности

• диапазон контроля: −55…+125 °C;
• режимы работы: «нагрев» и «охлаждение»;
• гистерезис: 0,5 или 2 °C;
• номинальное напряжение питания прибора: AC 230В;
• один нормально разомкнутый контакт: 8 А при AC 250 В (AC1);
• работа с цифровым датчиком температуры DS18B20;
• контроль исправности датчика;
• корпус шириной 13 мм, монтаж на DIN-рейку 35 мм или ровную поверхность.

Принцип работы

ТР-15М сравнивает измеренную датчиком температуру с заданной пользователем. В режиме «нагрев» выходное реле включается, когда температура ниже заданной, и отключается при ее достижении. Повторное включение происходит после снижения температуры на величину выбранного гистерезиса.

В режиме «охлаждение» выходное реле включается, когда температура выше заданной, и отключается при ее снижении до заданного значения. Повторное включение происходит после повышения температуры на величину выбранного гистерезиса.

Для реле температуры настройка выполняется поворотными переключателями «ДЕС.» и «ЕД.»: ими задается требуемое значение температуры. DIP-переключателями выбираются диапазон и знак задаваемой температуры, гистерезис 0,5 или 2 °C, а также режим работы «нагрев» или «охлаждение».

Где применяется

Климатическое исполнение и места установки

Температурное реле с датчиком температуры ТР-15М выполнено в исполнениях УХЛ4 для температуры окружающей среды −25…+55 °C и УХЛ2 — −40…+55 °C. Степень защиты корпуса IP40, клемм IP20, датчика IP65. Прибор устанавливается на DIN-рейку 35 мм или ровную поверхность.

Информация для заказа

При заказе выбирается климатическое исполнение УХЛ4 или УХЛ2 и датчик ТД-2 или ТД-3.

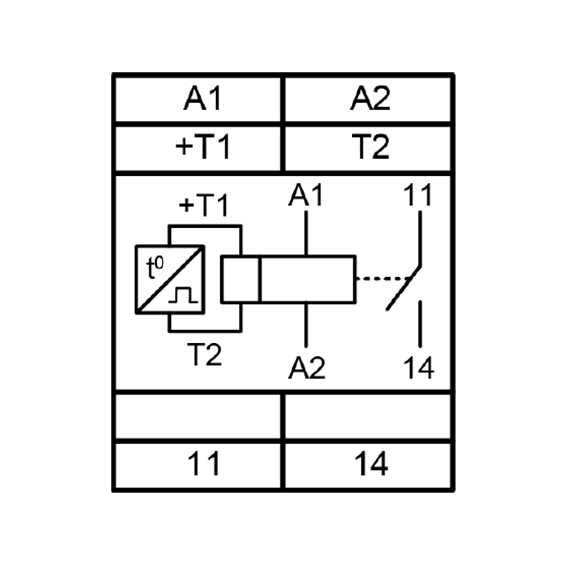

Примеры схемы подключения

Схема подключения термореле предусматривает подачу питания AC 230 В на прибор, подключение температурного датчика к измерительному входу и нагрузки через нормально разомкнутый выходной контакт. Для ТД-2 красный провод подключается к клемме +T1, черный — к T2.

Термореле с датчиком позволяет вынести точку измерения от самого прибора: рекомендуемое расстояние подключения ТД-2 — до 20 м при использовании витой пары.

Размеры устройства

Габариты прибора — 13 × 93 × 62 мм, масса — 0,075 кг. Узкая ширина корпуса 13 мм — одно из основных конструктивных отличий ТР-15М от ТР-15.
