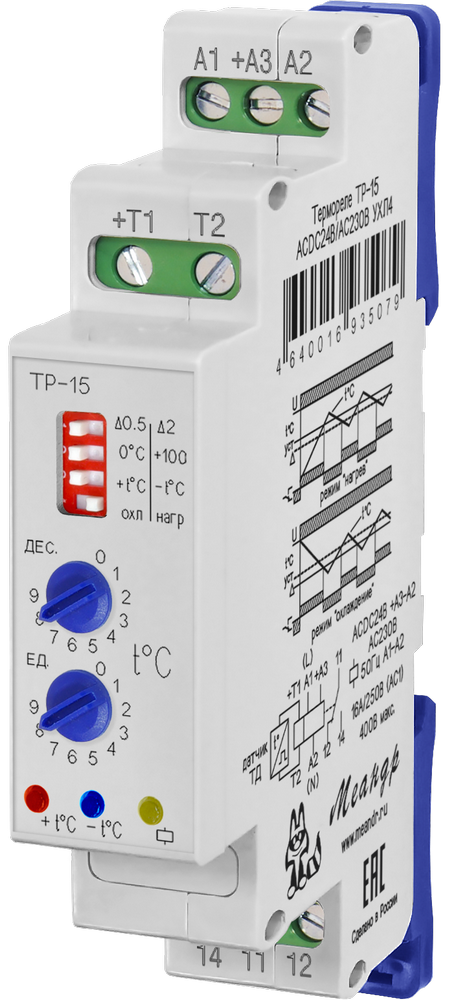

Реле контроля температуры ТР-15
Реле контроля температуры ТР-15
Написать отзыв
4 091.00 ₽
В корзину

Реле контроля температуры ТР-15

4680019911540
Написать отзыв
+ −

Минимальное количество для товара "Реле контроля температуры ТР-15" 1.

Список вариантов товара
Бренд
МЕАНДР
Время готовности, не более
2.5с
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Диапазон измеряемых температур
-55 - +125 °С
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Дискретность измерения температуры
1°С
Климатическое исполнение
УХЛ2
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
1 переключающая группа
Максимальная коммутируемая мощность (DC30В), не более
480Вт
Максимальная коммутируемая мощность (АС1 250В), не более
4000Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1)
400В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
16
Максимальный коммутируемый ток (DC), А
16
Масса брутто, не более
0.058кг
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
ACDC24B/AC230B
Номинальное напряжение питания (по исполнениям)
DC12В ± 10%, ACDC24В/AC230В ± 10%
Относительная влажность воздуха
до 80% (при 25°С)
Погрешность измерения температуры
от -10 до 85°С - ± 0.5°С, в остальном рабочем диапазоне - ± 2°С
Полное наименование

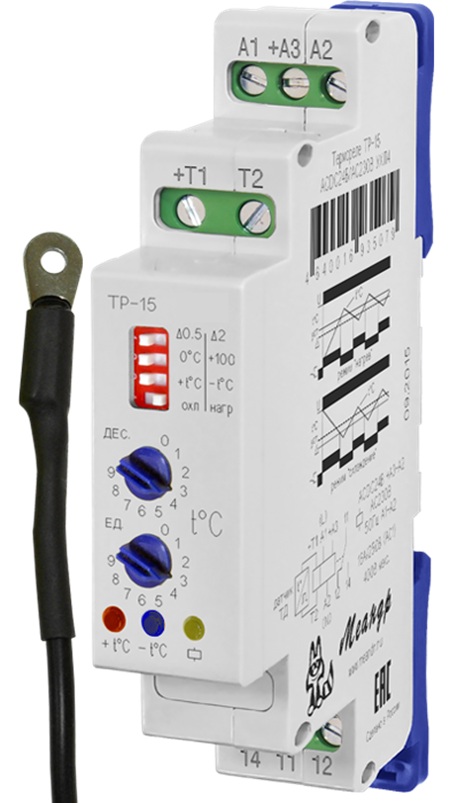

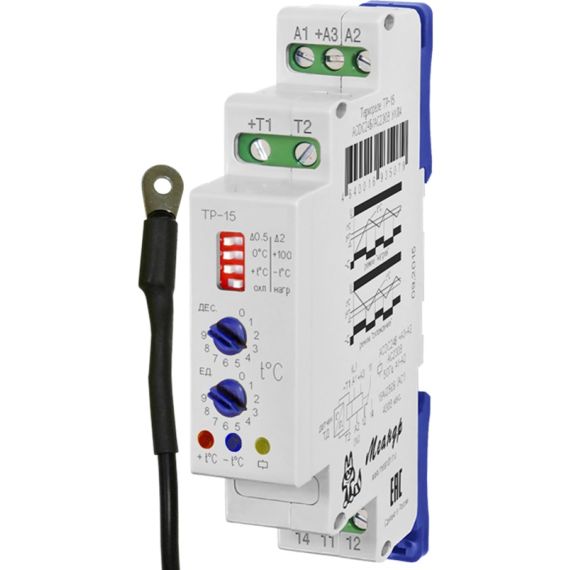

Реле ТР-15 ACDC24В/АС230В УХЛ2 с ТД-2
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемый температурный гистерезис
± 0.5°С или ± 2°С
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты датчика по ГОСТ 14254-96
IP65
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Тип термодатчика
с ТД-2

Руководство по эксплутации (tr-15-v15.pdf, 397 Kb) [Скачать]

3d модель (Assem_2019-02-06_TR-15.zip, 953 Kb) [Скачать]
