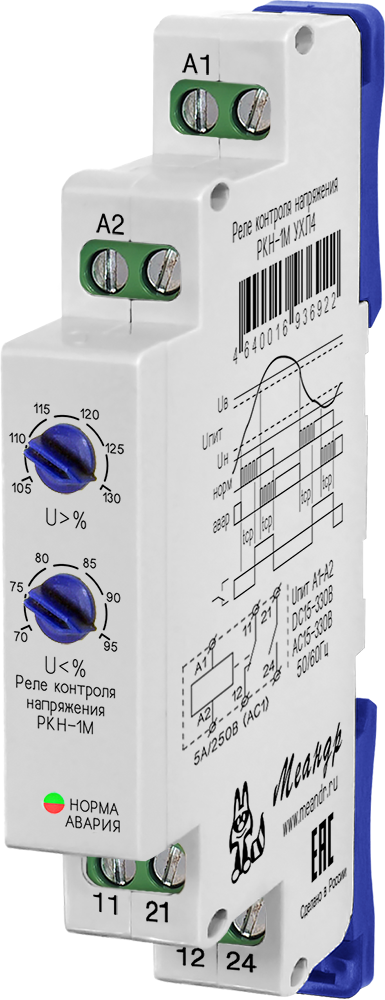

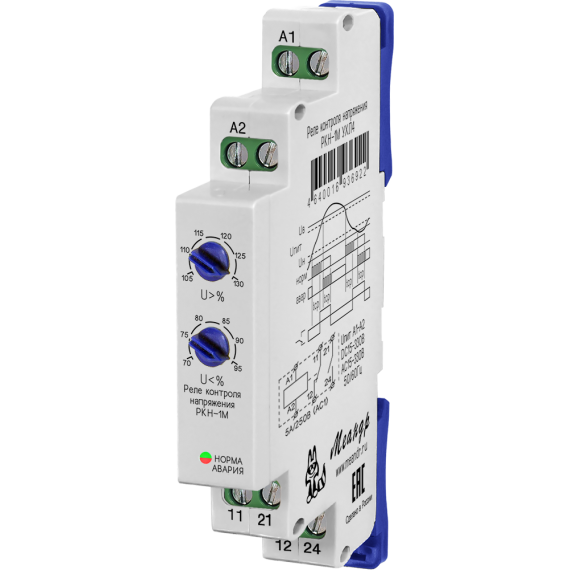

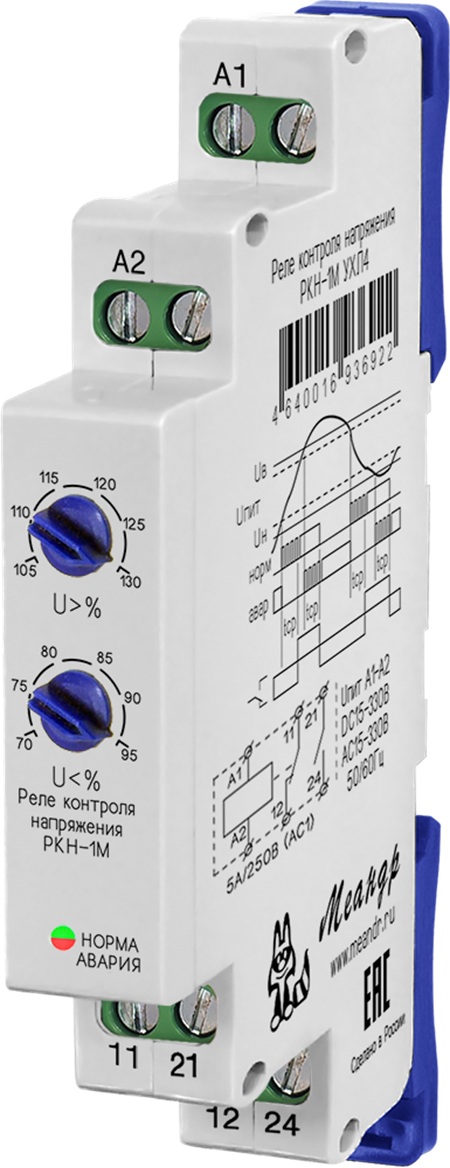

Реле напряжения РКН-1М

Назначение

РКН-1М — однофазное реле контроля напряжения в компактном корпусе 13 мм., предназначенное для защиты оборудования от работы при недопустимом повышении или снижении напряжения в цепях переменного и постоянного тока. Прибор непрерывно измеряет напряжение контролируемой сети и изменяет состояние выходных контактов при выходе его значения за установленные пользователем пороги. Питание устройства осуществляется непосредственно от контролируемой цепи, поэтому дополнительный источник питания не требуется.

Реле контроля напряжения РКН-1М поддерживает три режима работы: контроль минимального напряжения, контроль максимального напряжения и контроль по верхнему и нижнему порогам («контроль окном»). Широкий диапазон номинальных напряжений позволяет использовать один прибор в цепях переменного и постоянного тока, что упрощает выбор оборудования при проектировании шкафов управления и систем промышленной автоматики.

РКН-1М применяется для защиты цепей управления, насосного и вентиляционного оборудования, компрессоров, шкафов автоматики и других электроустановок, в которых требуется контроль питающего напряжения. Выходные контакты рассчитаны на коммутацию тока до 5А, что позволяет напрямую управлять цепями автоматики, промежуточными реле и катушками контакторов.

Ключевые особенности

• компактный корпус шириной 13 мм для установки на DIN-рейку;
• контроль переменного (AC) или постоянного (DC) напряжения с выбором режима DIP-переключателями;
• широкий диапазон номинальных напряжений: AC24…240 В и DC24…240 В;
• работа в режимах контроля минимального, максимального напряжения или по двум порогам («окном»);
• регулируемые пороги отключения по повышенному и пониженному напряжению;
• выбор задержки срабатывания 0,5 / 2 / 5 / 10 с;
• питание непосредственно от контролируемого напряжения без отдельного источника питания;
• выходные контакты 1 NO + 1 NC, ток коммутации 5 А (AC1);
• климатические исполнения УХЛ4 и УХЛ2.

Принцип работы

РКН-1М непрерывно измеряет напряжение контролируемой сети и сравнивает его с установленными пользователем верхним и нижним порогами. В зависимости от выбранного режима устройство может работать как реле минимального напряжения, реле максимального напряжения или одновременно контролировать оба порога. Если измеренное напряжение находится в пределах заданных значений, оно считается допустимым. При выходе за установленные пороги устройство фиксирует аварийное состояние.

После подачи питания прибор начинает контролировать напряжение сети. Если его значение находится в допустимом диапазоне, запускается отсчет установленной задержки, после чего срабатывает выходное реле. При отклонении напряжения от заданных значений устройство также выдерживает установленную задержку и только затем изменяет состояние выходных контактов. Такой алгоритм предотвращает ложные срабатывания при кратковременных колебаниях сети. После восстановления нормального напряжения прибор повторно отсчитывает задержку и автоматически возвращается в рабочее состояние.

Возможность выбора диапазона номинального напряжения, режима работы и времени задержки позволяет адаптировать РКН-1М к требованиям различных электроустановок.

Где применяется

Отклонение напряжения от допустимых значений может привести к нарушению работы оборудования, сбоям в цепях управления, остановке технологического процесса или выходу из строя чувствительной электроники. Реле контроля напряжения РКН-1М непрерывно контролирует напряжение питающей сети и при его выходе за установленные пороги формирует управляющий сигнал. Это позволяет выдать команду на отключение защищаемой цепи с помощью внешнего контактора либо передать сигнал в систему автоматики.

РКН-1М применяется в шкафах управления и автоматики, насосных и вентиляционных установках, компрессорном оборудовании, системах электроснабжения, производственных линиях, инженерных системах зданий и других электроустановках, где требуется контроль напряжения питания. Прибор используется для контроля напряжения в цепях управления, управления внешними контакторами и промежуточными реле, а также защиты оборудования, чувствительного к отклонениям напряжения. Устройство также может использоваться как реле контроля напряжения для частного дома или реле контроля напряжения для квартиры, если необходимо управлять внешним контактором или другим исполнительным устройством при отклонении напряжения от заданных значений. Благодаря широкому диапазону рабочих напряжений устройство подходит для цепей как переменного, так и постоянного тока.

Климатическое исполнение и места установки

РКН-1М выпускается в климатических исполнениях УХЛ4 и УХЛ2. Реле контроля напряжения РКН-1М УХЛ4 предназначено для эксплуатации в закрытых помещениях, а исполнение РКН-1М УХЛ2 допускает установку под навесом или в помещениях, где условия эксплуатации соответствуют требованиям ГОСТ для данного климатического исполнения.

Монтаж выполняется на стандартную DIN-рейку 35 мм. Компактный корпус шириной 13 мм позволяет устанавливать прибор в шкафах управления, распределительных щитах и другом электрощитовом оборудовании с ограниченным монтажным пространством. Подключение осуществляется через винтовые клеммы в соответствии со схемой, приведенной в руководстве по эксплуатации.

Информация для заказа

Линейка однофазных реле контроля напряжения РКН-1М представлена несколькими приборами, отличающимися климатическим исполнением, максимальным коммутируемым током и размерами: РКН-1М и РКН-1М-15.

Комплект поставки включает реле контроля напряжения, руководство по эксплуатации и паспорт изделия.

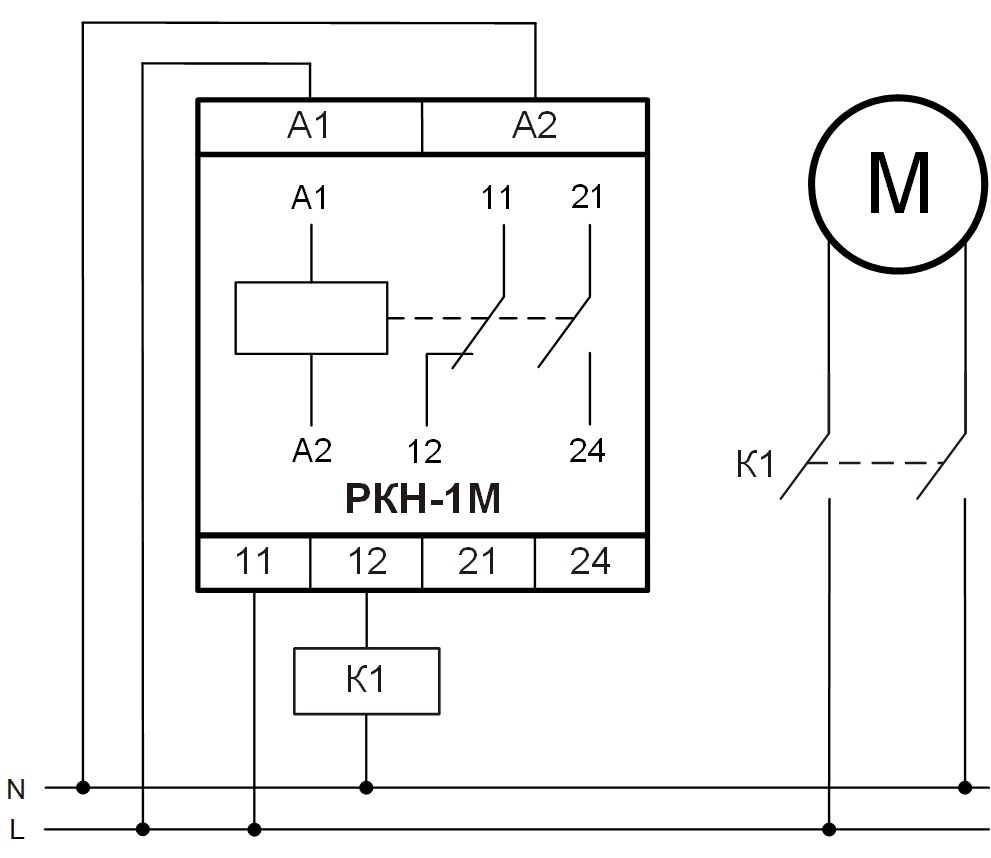

Примеры схемы подключения

Подключение реле контроля напряжения РКН-1М выполняется непосредственно к контролируемой цепи переменного или постоянного напряжения. Питание устройства осуществляется от контролируемого напряжения, поэтому дополнительный источник питания не требуется. Выходные переключающие контакты используются для управления контакторами, промежуточными реле, исполнительными механизмами или для передачи сигнала в систему управления.

Перед вводом устройства в эксплуатацию необходимо установить требуемый диапазон номинального напряжения, выбрать режим контроля, настроить верхний и нижний пороги срабатывания, а также время задержки. Подробные схемы подключения приведены в руководстве по эксплуатации.

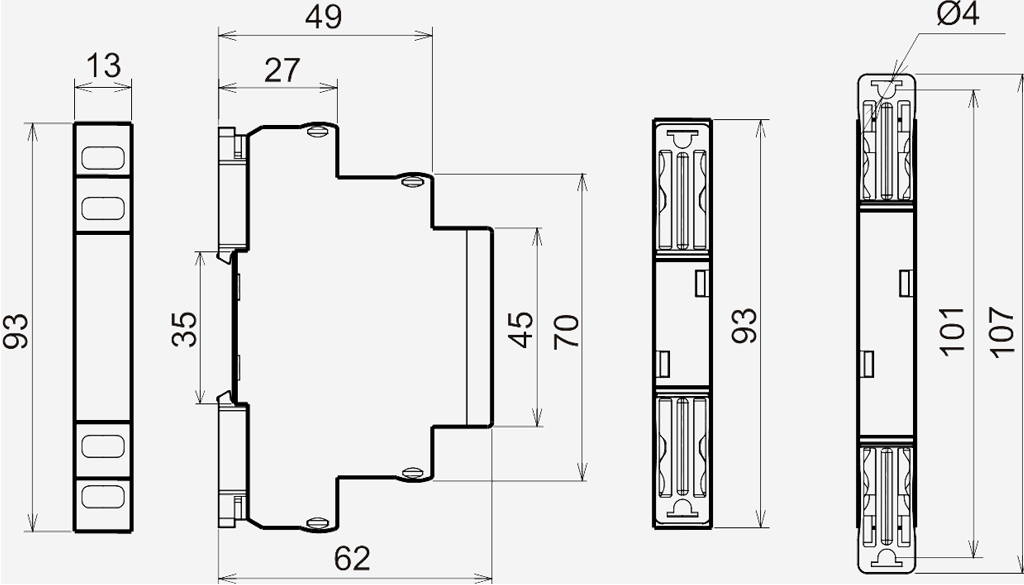

Размеры устройства

Реле контроля напряжения РКН-1М выполнено в компактном модульном корпусе шириной 13 мм и предназначено для установки на стандартную DIN-рейку 35 мм. Небольшие габариты позволяют использовать устройство в распределительных щитах, шкафах автоматики и других электроустановках с высокой плотностью размещения оборудования. Габаритные размеры и присоединительные размеры приведены в руководстве по эксплуатации.
