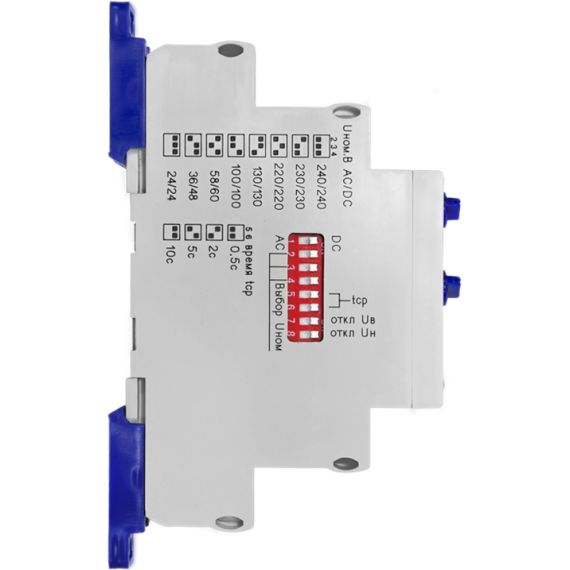

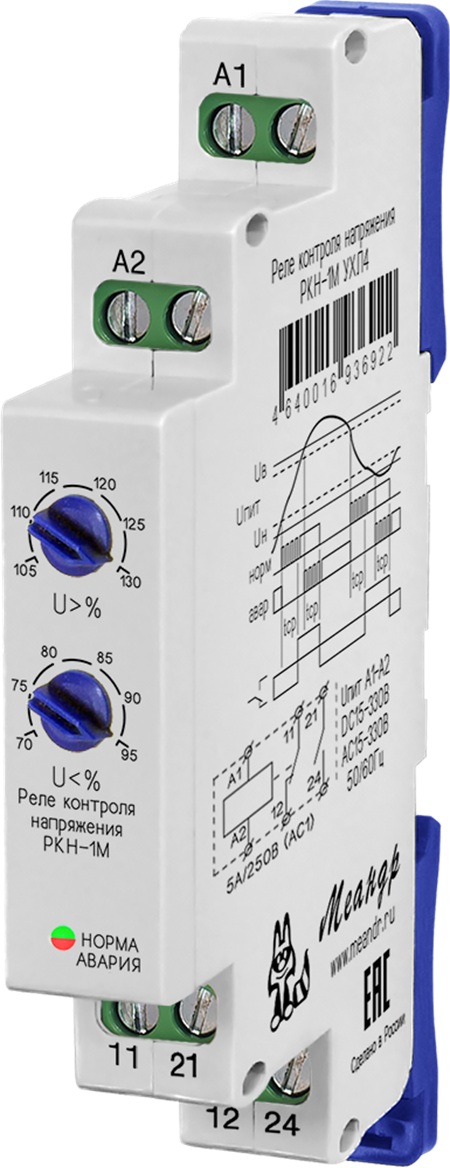

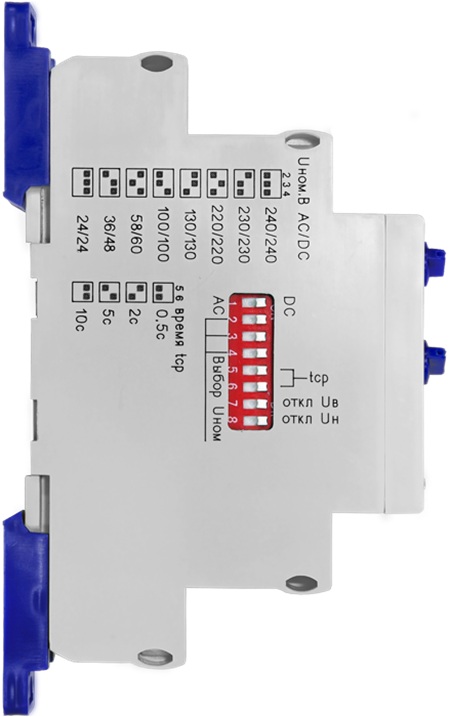

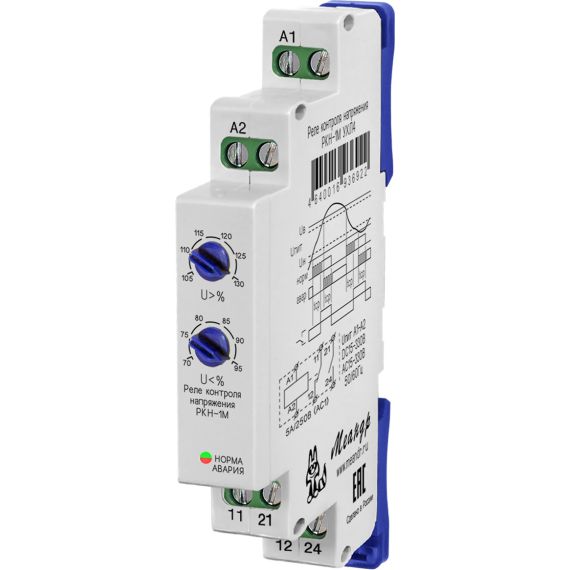

Реле напряжения РКН-1М
Реле напряжения РКН-1М
Написать отзыв
2 682.00 ₽
В корзину

Реле напряжения РКН-1М

4640016936922
Написать отзыв
+ −

Минимальное количество для товара "Реле напряжения РКН-1М" 1.

Список вариантов товара
Бренд
МЕАНДР
Вид напряжения
AC или DC (выбирается DIP-переключателем 1)
Габаритные размеры
13х93х62 мм
Гарантия производителя
2 года
Гистерезис напряжения порога срабатывания реле
3% от Uном ± 1%
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
1 переключающая группа
Максимальная коммутируемая мощность (DC30В), не более
150Вт
Максимальная коммутируемая мощность (АС1 250В), не более
1250Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное допустимое напряжение
330В (не более 30 минут)
Максимальное коммутируемое напряжение (AC1)
400В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
5
Максимальный коммутируемый ток (DC), А
5
Масса брутто, не более
0.05кг
Минимальное допустимое напряжение
15В
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Номинальное напряжение
24В, 36(48)В, 58(60)В, 100В, 130В, 220В, 230В, 240В (выбирается DIP-переключателем)
Относительная влажность воздуха
до 80% (при 25°С)
Полное наименование
Реле РКН-1М УХЛ4
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
4Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемая задержка срабатывания
0.5с, 2с, 5с, 10с
Регулируемый верхний порог срабатывания реле
5-30% от Uном
Регулируемый нижний порог срабатывания реле
-30%...-5% от Uном
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Точность измерения от Uном
2%
Точность установки порогов напряжения от Uном
5%

Руководство по эксплутации (rkn-1m-v11.pdf, 387 Kb) [Скачать]

Руководство по эксплутации (rkn-1m-v10.pdf, 894 Kb) [Скачать]

3d модель (rkn-1m.zip, 2,006 Kb) [Скачать]
