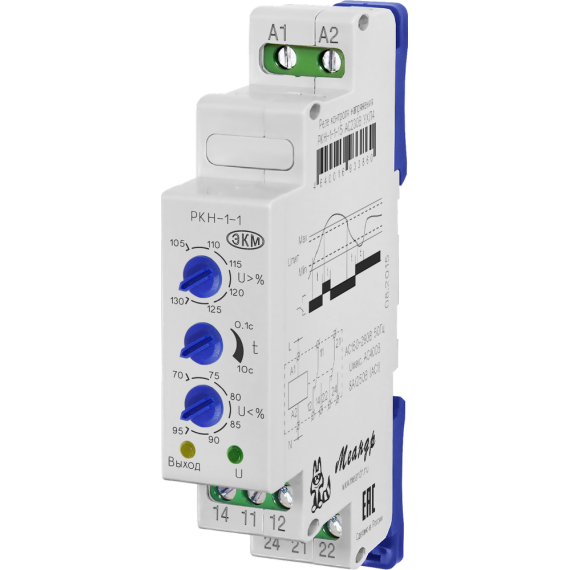

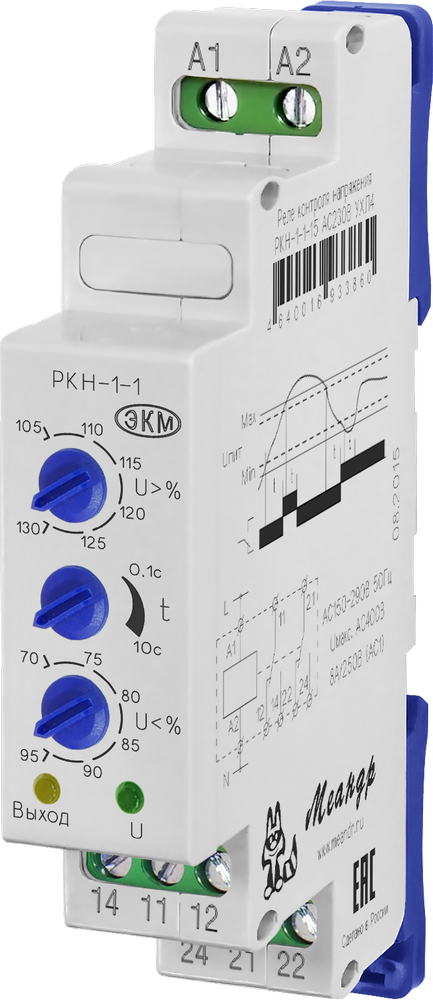

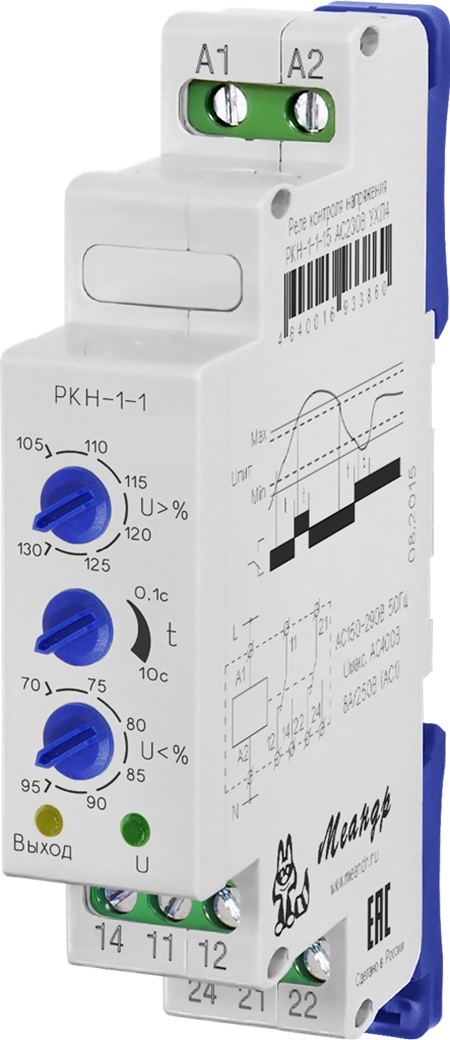

Реле напряжения РКН-1-1-15

Назначение

РКН-1-1-15 предназначен для защиты электрооборудования при понижении или повышении напряжения относительно заданных значений. Прибор контролирует переменное или постоянное напряжение — в зависимости от исполнения — и при выходе параметра за установленный диапазон переключает выходные контакты. Верхняя граница регулируется от +5 до +30 % от Uном, нижняя — от −30 до −5 %. Задержка срабатывания плавно настраивается в диапазоне 0,1…10 с. Питание осуществляется непосредственно от контролируемой цепи, поэтому отдельный источник не требуется.

Ключевые особенности

• контроль переменного или постоянного напряжения в зависимости от исполнения;
• регулируемая верхняя граница +5…+30 % от Uном;
• регулируемая нижняя граница −30…−5 % от Uном;
• регулируемая задержка срабатывания 0,1…10 с;
• гистерезис — 5 % от Uном;
• два переключающих выходных контакта;
• ток коммутации до 8 А при AC250 В, AC1;
• питание от контролируемой цепи;
• световая индикация питания и состояния выхода;
• корпус шириной 18 мм.

Принцип работы

Ркн 1 1 15 сравнивает напряжение сети с верхней и нижней границами, установленными поворотными регуляторами на лицевой панели. Если напряжение находится в заданном диапазоне, после отсчета установленной задержки исполнительное реле включается: замыкаются контакты 11–14 и 21–24, загорается индикатор «Выход».

При повышении или снижении напряжения за установленную границу начинается отсчет задержки. Если отклонение сохраняется, выход отключается и замыкаются контакты 11–12 и 21–22. После восстановления допустимого напряжения включение также происходит по окончании установленной выдержки.

Где применяется реле напряжения

Климатическое исполнение и места установки

Ркн 1 1 15 ухл4 рассчитан на эксплуатацию при −25…+55 °C. Исполнение УХЛ2 допускает работу при −40…+55 °C. Прибор монтируется на DIN-рейку 35 мм либо на ровную поверхность. Степень защиты корпуса — IP40, клемм — IP20. Клеммы рассчитаны на подключение проводов сечением до 2,5 мм².
