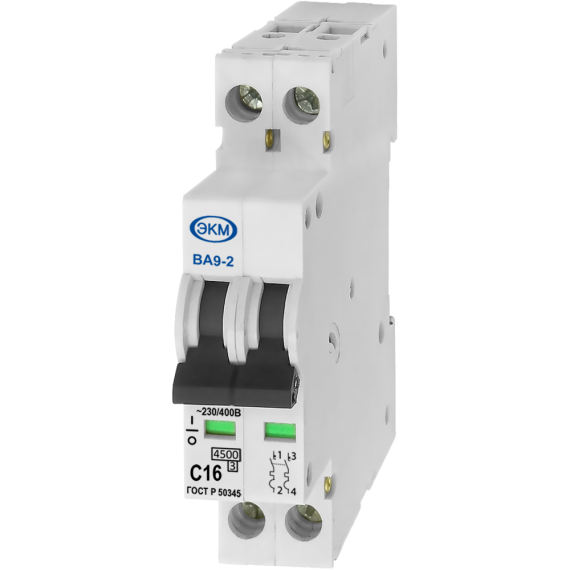

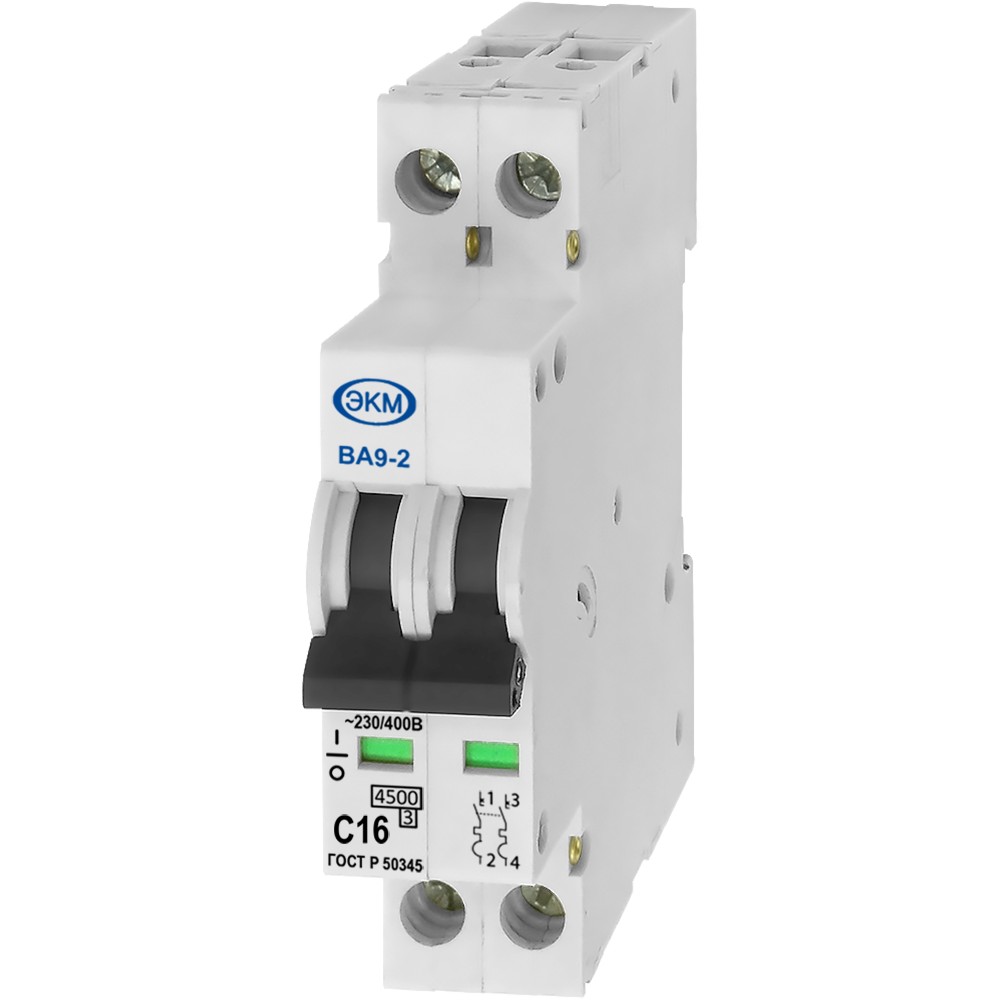

Автоматический выключатель ВА-9-2

Назначение

Автоматический выключатель ВА-9-2 Меандр разработан для защиты электрических сетей переменного тока от перегрузок и коротких замыканий. Устройство предотвращает повреждение кабельных линий и подключенного оборудования, а также быстро отключает питание при возникновении аварийных режимов. Аппарат соответствует требованиям ГОСТ Р 50345-2010 и применяется в жилых, коммерческих и промышленных электроустановках.

Двухполюсный автоматический выключатель ВА-9-2 занимает всего 9 мм на DIN-рейке, сохраняя функциональность стандартного модульного автоматического выключателя. Такое исполнение особенно удобно при ограниченном пространстве в распределительном щите.

Преимущества

• автоматический выключатель 9 мм — корпус шириной 9 мм занимает вдвое меньше места по сравнению со стандартными модульными аппаратами;
• высокая эффективность при перегрузках и защита от короткого замыкания;
• встроенный индикатор состояния контактов;
• клеммы с защитными шторками, исключающими ошибочное подключение проводников;
• окно подключения размером 5×6,5 мм для удобного монтажа;
• установка на стандартную DIN-рейку шириной 35 мм;

Принцип работы

Работа устройства основана на сочетании двух независимых механизмов отключения: электротепловом и электромагнитном. При длительном превышении номинального тока срабатывает тепловая защита: биметаллический элемент деформируется и размыкает цепь. Если возникает аварийный ток, электромагнитная защита практически мгновенно отключает питание. Благодаря этому автоматический выключатель снижает риск повреждения кабельных линий и электрооборудования, обеспечивая эффективную защиту от короткого замыкания.

Где применяется

ВА-9-2 Меандр используется в квартирных и этажных щитах, электрощитах офисных зданий и промышленных предприятий, распределительных шкафах, системах освещения, инженерном оборудовании, шкафах автоматизации, а также при установке модульных автоматов для счетчика и другого защитного оборудования.

Размеры ВА9

Габариты автоматического выключателя серии ВА-9 составляют (9×N) × 73 × 80 мм, где N обозначает количество полюсов. Благодаря уменьшенной ширине корпуса - 9 мм. оборудование особенно удобно для модернизации существующих распределительных щитов и установки в условиях ограниченного монтажного пространства.

Информация для заказа

Линейка ВА-9 выпускается с номинальным током 6, 10, 16 и 20 А, характеристиками отключения B и C, а также в одно-, двух-, трех- и четырехполюсном исполнении. Сочетает компактность, высокий коммутационный ресурс и стабильную работу, обеспечивая надежную защиту электрических сетей в течение длительного срока эксплуатации.

Автоматический выключатель ВА-9-2 имеет 2 полюса.
