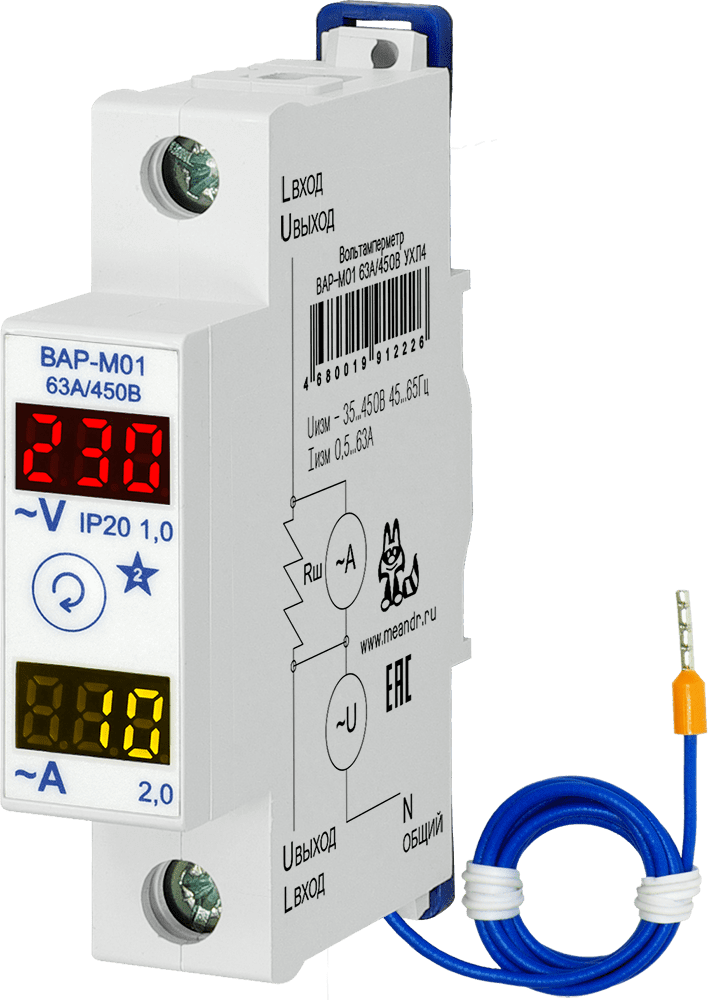

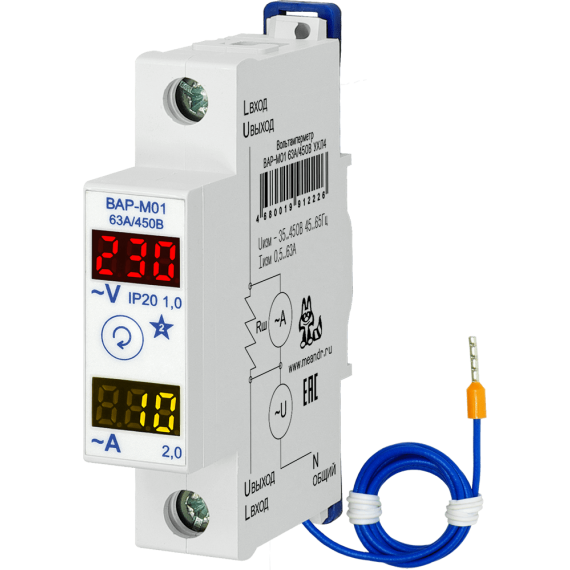

Вольтметр/Амперметр ВАР-М01

Назначение

Вольтамперметр ВАР-М01 предназначен для измерения напряжения, тока и потребляемой мощности в однофазных сетях переменного тока. Прибор работает в диапазоне напряжения 50–450 В и тока 0,5–63 А, одновременно отображает текущие значения на цифровых индикаторах и сохраняет максимальное и минимальное напряжение, а также количество отключений сети.

Вольтамперметр Меандр ВАР М01 питается непосредственно от контролируемой сети и не требует отдельного источника питания. Контроль основных параметров и сохранение данных об отклонениях позволяют оперативно оценивать состояние электросети и нагрузку подключенного оборудования.

Ключевые особенности

• измерение среднеквадратичных значений напряжения и тока;
• диапазон измеряемого напряжения AC 50–450 В и тока 0,5–63 А;
• запоминание максимального и минимального напряжения и количества отключений сети;
• сохранение выбранного режима индикации в энергонезависимой памяти;
• рабочий диапазон частот 45–70 Гц;
• монтаж на DIN-рейку 35 мм или ровную поверхность;
• корпус шириной 17,5мм.

Принцип работы

После подачи питания ВАР-М01 непрерывно измеряет действующие значения напряжения и тока и одновременно отображает их на цифровых индикаторах. На основании измеренных параметров прибор рассчитывает потребляемую мощность.

С помощью кнопки управления можно просмотреть максимальное и минимальное напряжение, а также количество отключений сети с момента последнего сброса. Двойное нажатие выводит на индикатор значение потребляемой мощности. Выбранный режим отображения сохраняется в энергонезависимой памяти.

Где применяется

Вольтамперметр ВАР М01 применяется в распределительных щитах, шкафах управления и автоматики для контроля параметров однофазной электрической сети и нагрузки оборудования. Прибор используется на объектах ЖКХ, в инженерных системах зданий, на производственных участках, а также в составе стационарного и передвижного электрооборудования.

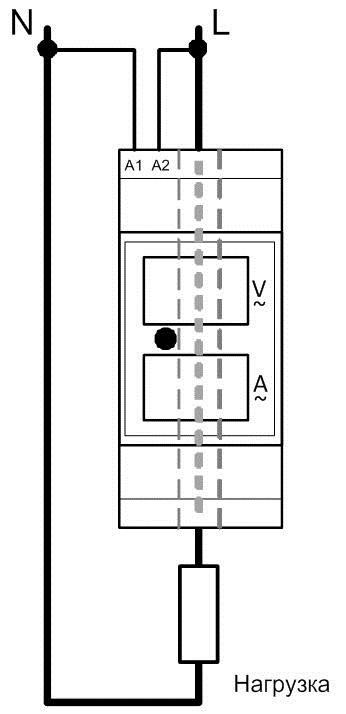

Схема подключения

Схема подключения вольтамперметра предусматривает непосредственное включение прибора в контролируемую цепь без внешнего трансформатора тока. Вольтамперметр на дин рейку 35 мм. подключается к фазному проводнику через силовые клеммы L ВХОД и U ВЫХОД, а выведенный из корпуса провод соединяется с нейтральной шиной N.

Направление подключения силовых клемм — сверху вниз или снизу вверх — на работу прибора не влияет.

Размеры

Вольтамперметр Меандр ВАР М01 имеет габаритные размеры 18 × 91 × 69 мм. Корпус шириной один DIN-модуль устанавливается на стандартную DIN-рейку 35 мм или ровную монтажную поверхность. Рабочее положение прибора в пространстве — произвольное.

Информация для заказа

Вольтамперметр ВАР-М01 выпускается в исполнениях ВАР-М01 63А/450В УХЛ4 и ВАР-М01 63А/450В УХЛ2. При заказе необходимо выбрать климатическое исполнение с учетом условий эксплуатации.

ВАР-М01 предназначен для измерений в цепях переменного тока.
