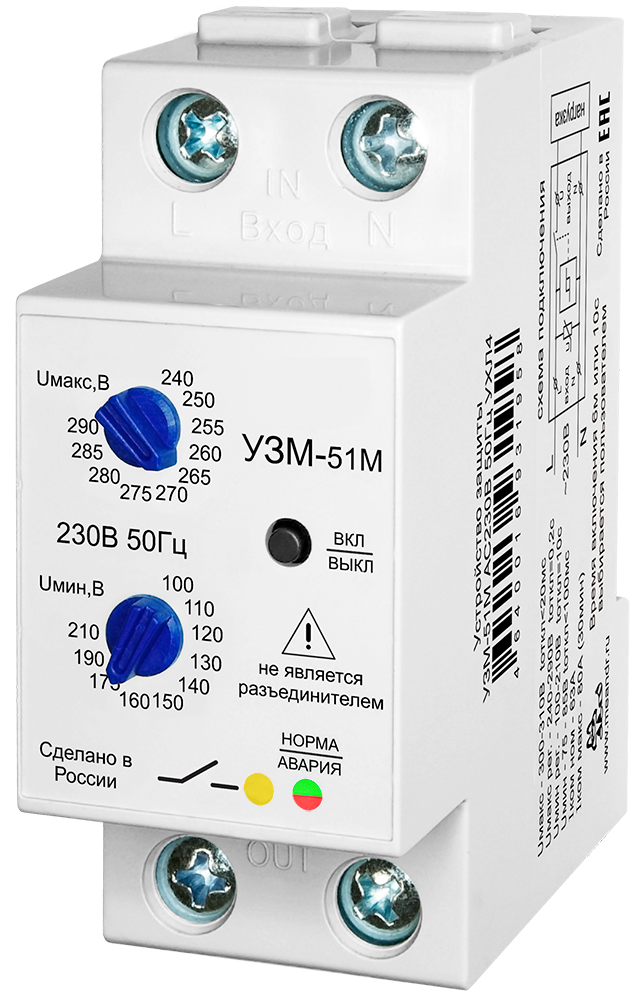

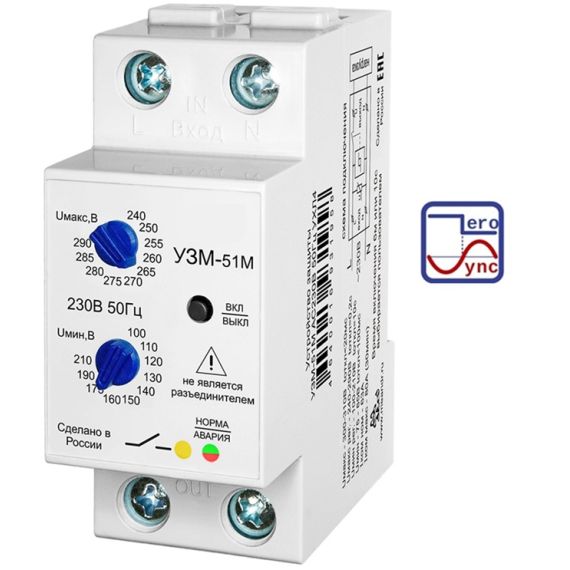

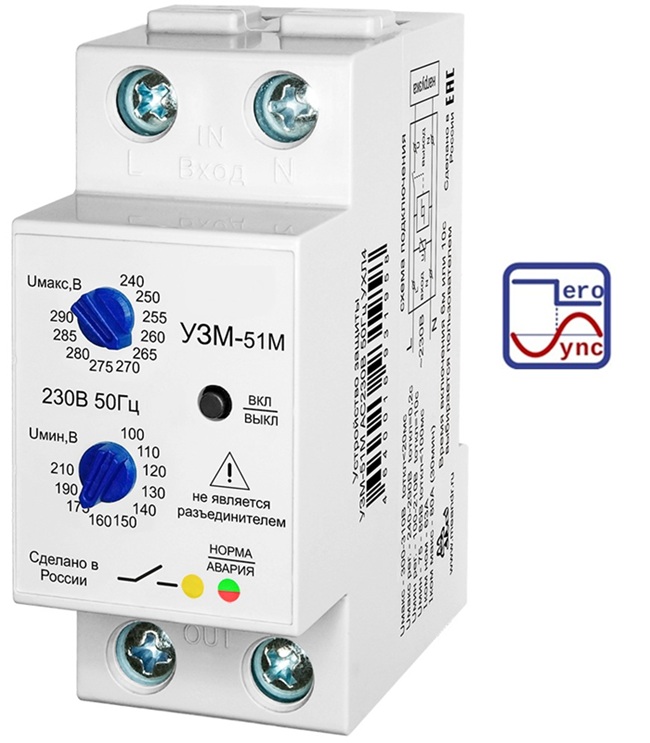

Устройство защиты УЗМ-51М

Назначение

УЗМ-51М — однофазное устройство защиты многофункциональное номиналом 63 А в корпусе шириной 35 мм (2 модуля) с регулируемыми порогами и увеличенной энергоёмкостью варистора 200 Дж. Отличается от УЗМ-51 более мощной импульсной защитой за счёт варистора повышенной мощности — выдерживает значительно более сильные грозовые и коммутационные броски напряжения.

УЗМ-51М оснащено двухпороговой защитой с регулируемыми поворотными переключателями значениями (верхний 240…290 В, нижний 120…210 В). Сохраняет работоспособность в широком диапазоне напряжения питания до 440 В АС. Доступно в двух климатических исполнениях: УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C).

Ключевые особенности

• Контроль повышения / снижения напряжения сети, регулируемые верхний и нижний пороги
• Синхронное включение реле (zero sync) — замыкание контактов при переходе сетевого напряжения через ноль
• Регулируемые пользователем верхний и нижний пороги срабатывания поворотными переключателями
• Индикатор состояния встроенного реле и двухцветный индикатор аварийных ситуаций
• Встроенная варисторная защита с поглощаемой энергией 200 Дж — повышенная стойкость к импульсным перенапряжениям
• Корпус шириной 35 мм (2 модуля), монтаж на DIN-рейку, ток нагрузки 63 А

Принцип работы

УЗМ-51М непрерывно контролирует сетевое напряжение и сравнивает его с пользовательскими порогами: верхний 240…290 В, нижний 120…210 В. Пороги выставляются поворотными переключателями на лицевой панели. При выходе напряжения за пределы порогов силовое реле размыкает фазный проводник и обесточивает нагрузку. Главное отличие от УЗМ-51 — варистор повышенной энергоёмкости 200 Дж (против 42 Дж у УЗМ-51), который выдерживает более сильные импульсные броски напряжения. Время срабатывания импульсной защиты не превышает 25 нс.

Задержка повторного включения нагрузки переключается пользователем DIP-переключателем на лицевой панели: 10 секунд для обычной нагрузки или 6 минут для оборудования с компрессором (холодильники, кондиционеры, тепловые насосы, насосные станции).

Область применения

Применяется в качестве «общего» УЗМ на вводе квартиры, частного дома или офиса в районах с повышенным риском импульсных перенапряжений: рядом с воздушными линиями, на объектах с молниезащитой, на вводах с возможными коммутационными бросками от мощного оборудования. УХЛ2 пригоден для уличных щитов учёта и неотапливаемых объектов в северных регионах.

Пример схемы подключения
