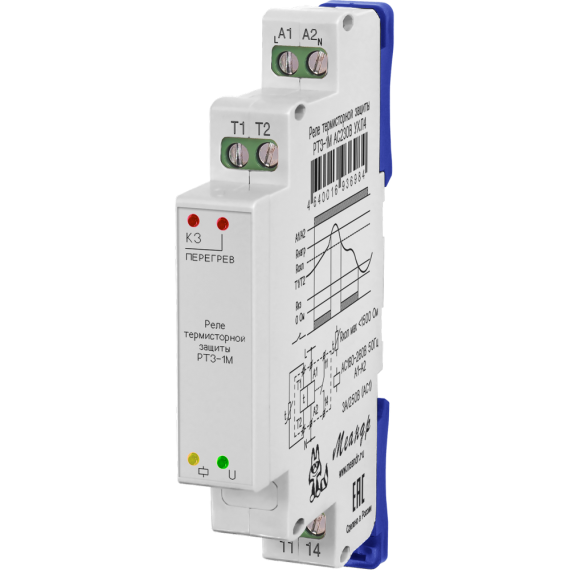

Реле защиты двигателя термисторное РТЗ-1М
Реле защиты двигателя термисторное РТЗ-1М
Написать отзыв
3 112.00 ₽
В корзину

Реле защиты двигателя термисторное РТЗ-1М

4680626990525
Написать отзыв
+ −

Минимальное количество для товара "Реле защиты двигателя термисторное РТЗ-1М" 1.

Список вариантов товара
Бренд
МЕАНДР
Габаритные размеры
13х93х62 мм
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Задержка коммутации реле, не более
0.1с
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
1 замыкающий (обесточен, разомкнут)
Количество позисторов в измерительной цепи электромотора, не более
6 шт.
Контроль КЗ
есть
Максимальная коммутируемая мощность (DC30В), не более
90Вт
Максимальная коммутируемая мощность (АС1 250В), не более
750Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное допустимое напряжение
28В для DC24В, 260В для AC230В
Максимальное коммутируемое напряжение (AC1)
250В
Максимальное коммутируемое напряжение (DC)
30В
Максимальный коммутируемый ток (AC1 активная, резистивная), А
3
Максимальный коммутируемый ток (DC), А
3
Масса брутто, не более
0.05кг
Минимальное допустимое напряжение
21В для DC24В, 200В для AC230В
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
DC24В
Номинальное напряжение питания (по исполнениям)
DC24В, AC230В
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
0.7Вт для DC24В, 2ВА для AC230В
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
до 2.5мм²
Сопротивление Rкз. при К3 позисторов (выкл.реле), менее, Ом
10
Сопротивление Rнагр. (выключение реле), Ом
3400 ± 5%
Сопротивление Rохл. (включение реле), Ом
2300 ± 5%
Сопротивление максимальное в измерительной цепи в холодном состоянии, Ом
1500 ± 5%
Сопротивление минимальное в измерительной цепи в холодном состоянии, Ом
40 ± 5%
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Климатическое исполнение
УХЛ2
Полное наименование
Реле РТЗ-1М DC24В УХЛ2

Руководство по эксплутации (rtz-1m-17-v03.pdf, 280 Kb) [Скачать]
