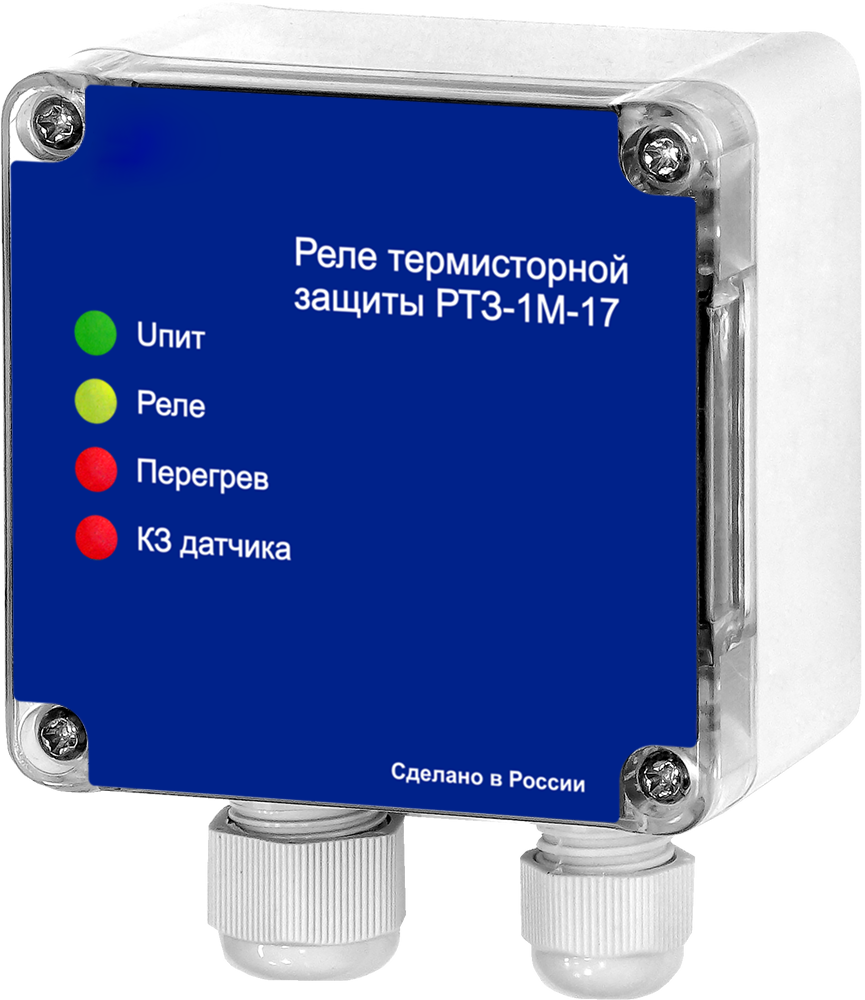

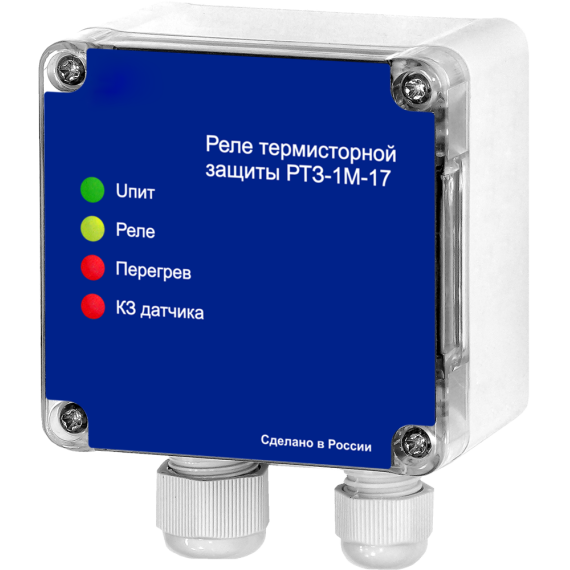

Реле защиты двигателя термисторное РТЗ-1М-17
Реле защиты двигателя термисторное РТЗ-1М-17
Написать отзыв
3 734.00 ₽
В корзину

Реле защиты двигателя термисторное РТЗ-1М-17

4680626991089
Написать отзыв
+ −

Минимальное количество для товара "Реле защиты двигателя термисторное РТЗ-1М-17" 1.

Список вариантов товара
Бренд
МЕАНДР
Габаритные размеры
82x80x56 мм
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Задержка коммутации реле, не более
0.1с
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
1 переключающий
Количество позисторов в измерительной цепи электромотора, не более
до 6 шт.
Контроль КЗ
есть
Максимальная длина проводки для распознавания К3, м
2х100 (при 0.75мм²), 2х400 (при 2.5мм²)
Максимальная коммутируемая мощность (DC30В), не более
90Вт
Максимальная коммутируемая мощность (АС1 250В), не более
750Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1)
250В
Максимальное коммутируемое напряжение (DC)
30В
Максимальный коммутируемый ток (AC1 активная, резистивная), А
3
Максимальный коммутируемый ток (DC), А
3
Масса брутто, не более
0.05кг
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
AC230В/AC400B
Номинальное напряжение питания (по исполнениям)
ACDC24В/AC230В ±10%
Относительная влажность воздуха
до 80% (при 25°С)
Полное наименование
РТЗ-1М-17 AC230В/AC400B УХЛ4
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
до 2.5мм²
Сопротивление Rкз. при К3 позисторов (выкл.реле), менее, Ом
25
Сопротивление Rнагр. (выключение реле), Ом
3400 ± 10%
Сопротивление Rохл. (включение реле), Ом
2300 ± 10%
Сопротивление максимальное в измерительной цепи в холодном состоянии, Ом
1500 ± 5%
Сопротивление минимальное в измерительной цепи в холодном состоянии, Ом
40 ± 5%
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70

Руководство по эксплутации (rtz-1m-v12.pdf, 599 Kb) [Скачать]

Руководство по эксплутации (rtz-1m.pdf, 274 Kb) [Скачать]

3d модель (rtz-1m.zip, 3,930 Kb) [Скачать]
