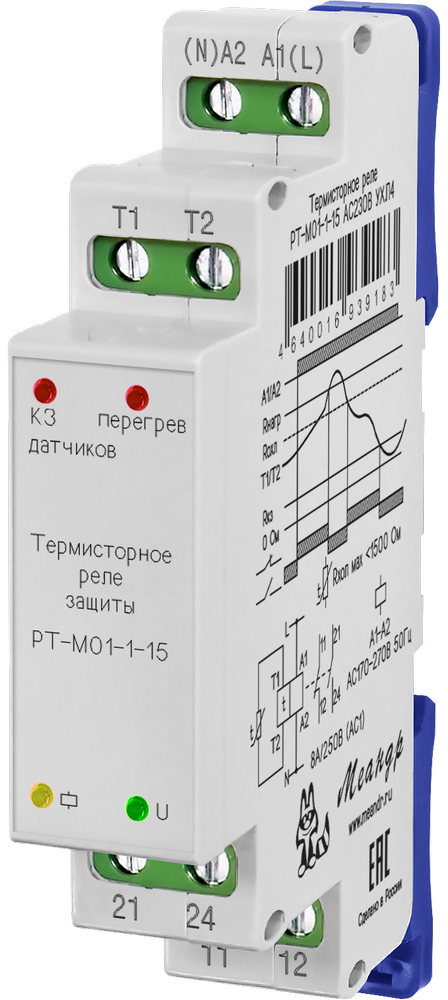

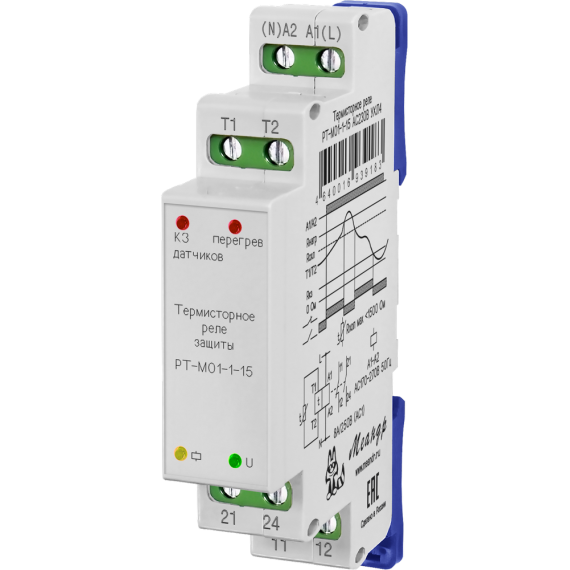

Реле защиты двигателя термисторное РТ-М01-1-15
Реле защиты двигателя термисторное РТ-М01-1-15
Написать отзыв
3 943.00 ₽
В корзину

Реле защиты двигателя термисторное РТ-М01-1-15

4640016934126
Написать отзыв
+ −

Минимальное количество для товара "Реле защиты двигателя термисторное РТ-М01-1-15" 1.

Список вариантов товара
Бренд
МЕАНДР
Время готовности, не более
0.2с
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Задержка коммутации реле, не более
0.1с
Климатическое исполнение
УХЛ2
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
1 замыкающий, 1 размыкающий
Количество термометрических датчиков в измерительной цепи
до 6 шт.
Контроль КЗ
есть
Максимальная длина проводки для распознавания К3, м
2х100 (при 0.75мм²), 2х400 (при 2.5мм²)
Максимальная коммутируемая мощность (DC30В), не более
150Вт
Максимальная коммутируемая мощность (АС1 250В), не более
1250Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное допустимое напряжение
260В для AC230, 560В для AC400
Максимальное коммутируемое напряжение (AC1)
250В
Максимальное коммутируемое напряжение (DC)
30В
Максимальный коммутируемый ток (AC1 активная, резистивная), А
5
Максимальный коммутируемый ток (DC), А
5
Масса брутто, не более
0.07кг
Минимальное допустимое напряжение
200В для AC230, 330В для AC400
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
AC400В
Номинальное напряжение питания (по исполнениям)
AC230В, AC400В
Относительная влажность воздуха
до 80% (при 25°С)
Полное наименование
Реле РТ-М01-1-15 AC400В УХЛ2
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
до 2.5мм²
Сопротивление Rкз. при К3 позисторов (выкл.реле), менее, Ом
25
Сопротивление Rнагр. (выключение реле), Ом
3400 ± 5%
Сопротивление Rохл. (включение реле), Ом
2300 ± 5%
Сопротивление максимальное в измерительной цепи в холодном состоянии, Ом
1500 ± 5%
Сопротивление минимальное в измерительной цепи в холодном состоянии, Ом
40 ± 5%
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70

Руководство по эксплутации (rt-m01-1-15-v10.pdf, 374 Kb) [Скачать]

Руководство по эксплутации (rt-m01-1-15-v09.pdf, 374 Kb) [Скачать]

3d модель (Assem_2019-01-23_rt-m01.zip, 791 Kb) [Скачать]
