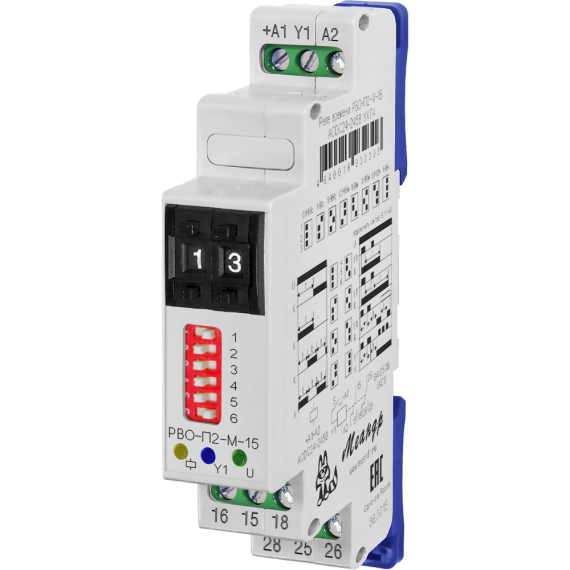

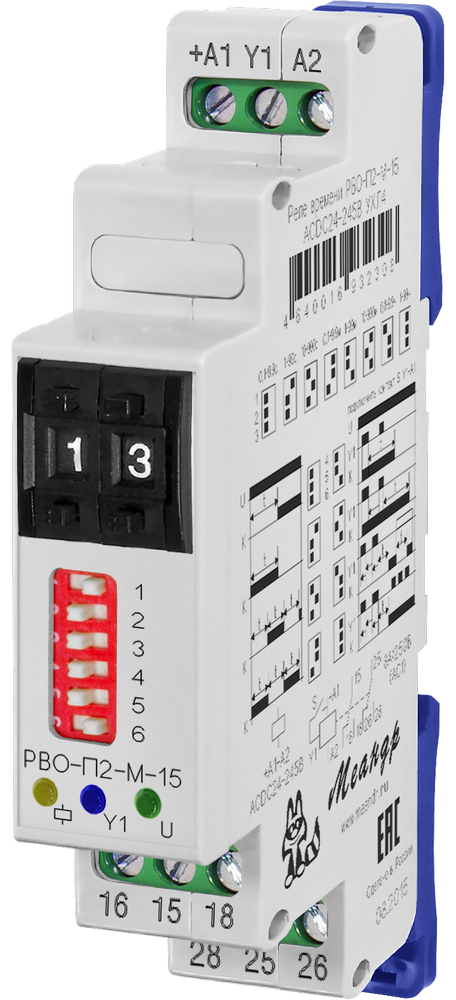

Реле времени однокомандное РВО-П2-М-15

Назначение

Реле времени РВО-П2-М-15 — однокомандное модульное реле времени с двумя переключающими контактными группами 8 А для DIN-рейки. Предназначено для коммутации электрических цепей с предварительно установленной одной выдержкой времени и одной диаграммой работы. На лицевой части корпуса установлен DIP-переключатель, с помощью которого выбирается диаграмма работы и диапазон выдержки времени. Также на лицевой панели кнопочным декадным переключателем устанавливается время выдержки внутри выбранного диапазона.

Реле оснащено двумя переключающими контактными группами, гальванически изолированными от цепей питания и управления. Реле имеет широкий диапазон напряжения питания и управления — одно изделие подходит для работы в цепях постоянного и переменного тока от 24 до 245 В.

Преимущества

РВО-П2-М-15 объединяет в одном корпусе шириной 18 мм восемь различных функциональных диаграмм работы: задержку включения, формирование импульса, запуск по управляющему сигналу с прерыванием и без, циклические режимы, а также режимы контроля частоты или скорости вращения. Это позволяет использовать одно изделие в широком спектре задач автоматики без подбора специализированных моделей.

Установка времени выполняется кнопочным двухразрядным декадным переключателем — точно и без необходимости калибровки. Диапазон выдержки выбирается DIP-переключателем в пределах от 0.1 с до 99 часов (7 диапазонов), что покрывает практически любую задачу — от мгновенных импульсов до многосуточных циклов.

Гальваническая изоляция цепей питания, управления и контактов обеспечивает безопасное сопряжение слаботочных схем (датчики, контроллеры, реле управления) с силовыми нагрузками до 250 В АС. Универсальный диапазон питания АСDC24-245 В или ACDC10-30 В избавляет от необходимости подбирать модификацию под конкретное напряжение в шкафу.

Ключевые особенности

• 7 диапазонов выдержки времени от 0.1 сек до 99 часов (выбирается пользователем DIP-переключателем)
• 8 диаграмм работы (выбирается пользователем DIP-переключателем)
• Установка времени осуществляется двухразрядным декадным кнопочным переключателем
• Индикаторы состояния встроенного реле, цепи управления и наличия питания
• Корпус шириной 18 мм (1 модуль), монтаж на DIN-рейку

Принцип работы

После подачи питания на клеммы A1, A2 (или A1, +A3 — для исполнения с расширенным диапазоном) встроенный микроконтроллер считывает положение DIP-переключателей на лицевой панели и определяет выбранную диаграмму работы и диапазон выдержки времени. Время выдержки задаётся двухразрядным декадным кнопочным переключателем — каждая декада набирается отдельной кнопкой.

В зависимости от выбранной диаграммы реле либо начинает отсчёт времени сразу после подачи питания, либо ожидает управляющий сигнал на клемме Y1. По окончании отсчёта переключаются обе контактные группы (выходы 15-16-18 и 25-26-28) и удерживаются в новом состоянии до следующего события согласно выбранной диаграмме.

Контактные группы гальванически изолированы от цепей питания и управления (испытательное напряжение 2000 В АС, 50 Гц, 1 мин), что позволяет коммутировать сетевую нагрузку до 250 В при любом напряжении питания самого реле.

Климатическое исполнение и места установки

РВО-П2-М-15 выпускается в исполнении УХЛ4 по ГОСТ 15150-69 (диапазон рабочих температур −25…+55 °C, относительная влажность до 80 % при 25 °C). Степень защиты по корпусу — IP20, что соответствует установке внутри электротехнических шкафов и щитов в сухих закрытых помещениях.

Изделие предназначено для монтажа на стандартную DIN-рейку шириной 35 мм. При плотном размещении на DIN-рейке РВО-П2-М-15 занимает один модуль (18 мм), что позволяет компактно интегрировать его рядом с автоматическими выключателями, УЗО и другими модульными приборами.
