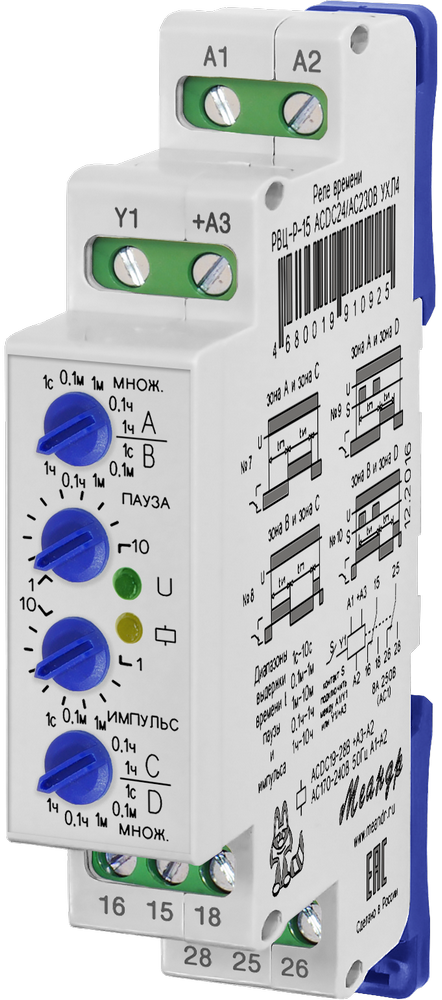

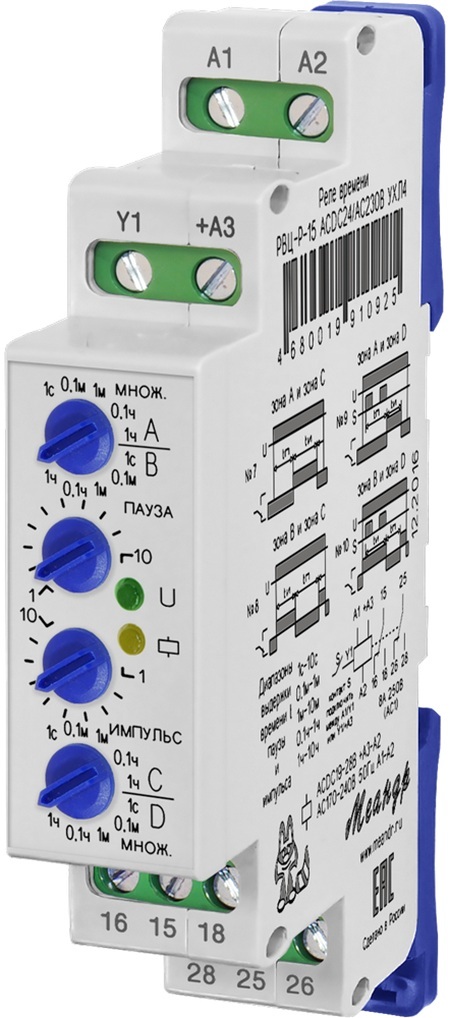

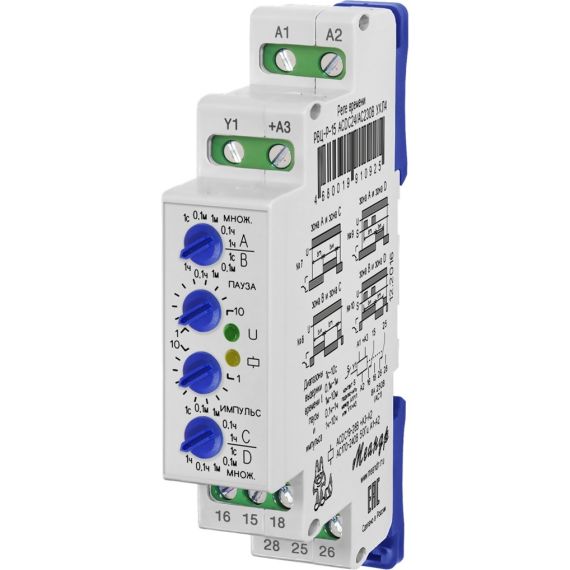

Реле времени циклическое РВЦ-Р-15
Реле времени циклическое РВЦ-Р-15
Написать отзыв
3 895.00 ₽
В корзину

Реле времени циклическое РВЦ-Р-15

4680019910932
Написать отзыв
+ −

Минимальное количество для товара "Реле времени циклическое РВЦ-Р-15" 1.

Список вариантов товара
Бренд
МЕАНДР
Время воздействия управляющего сигнала, не менее
0.05с
Время повторной готовности, не более
0.1с
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Диапазоны выдержки времени
1-10с, 0.1-10мин, 1-10мин, 0.1-1ч, 1-10ч
Исполнение
Спец. исполнение
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
2 переключающие группы
Максимальная коммутируемая мощность (DC30В), не более
240Вт
Максимальная коммутируемая мощность (АС1 250В), не более
2000Вт
Максимальная коммутируемая мощность (АС3 250В), не более
800Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1)
400В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
8
Максимальный коммутируемый ток (AC3 индуктивная, реактивная), А
3.2
Максимальный коммутируемый ток (DC), А
8
Масса брутто, не более
0.062кг
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Напряжение питания
ACDC24B/AC230B
Номинальное напряжение питания (по исполнениям)
DC6В, DC12В, ACDC24В/AC230В
Основные диаграммы работы
7, 8, 9, 10
Относительная влажность воздуха
до 80% (при 25°С)
Погрешность отсчёта выдержки времени, не более
2%
Погрешность установки выдержки времени, не более
10%
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Климатическое исполнение
УХЛ2
Полное наименование
Реле РВЦ-Р-15 ACDC24B/AC230B УХЛ2

Руководство по эксплутации (rvc-r-15-v16.pdf, 562 Kb) [Скачать]

Руководство по эксплутации (rvc-r-15-v15.pdf, 349 Kb) [Скачать]

3d модель (Assem_RVC-R-15.zip, 999 Kb) [Скачать]
