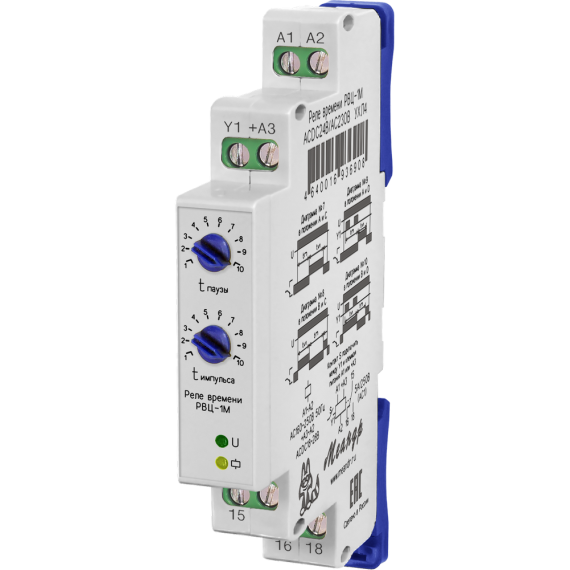

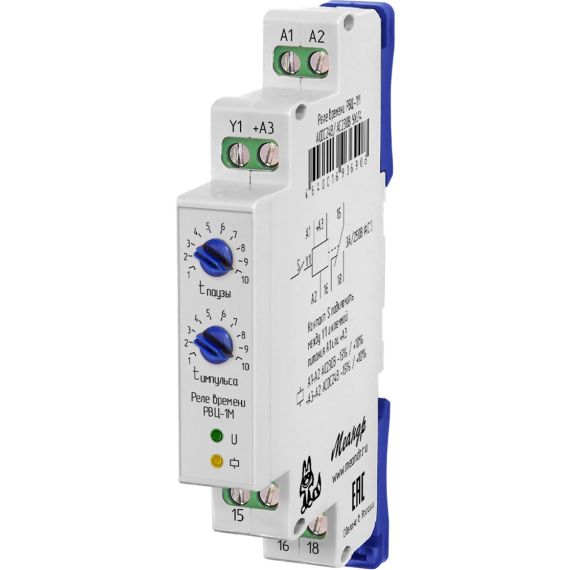

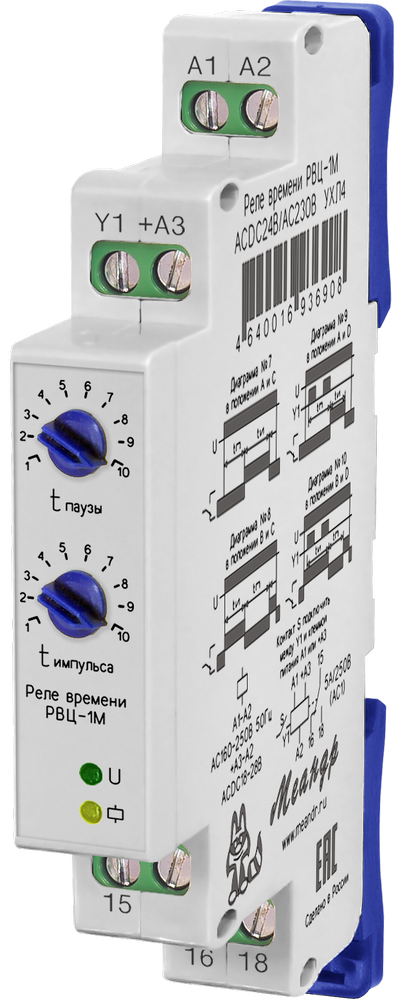

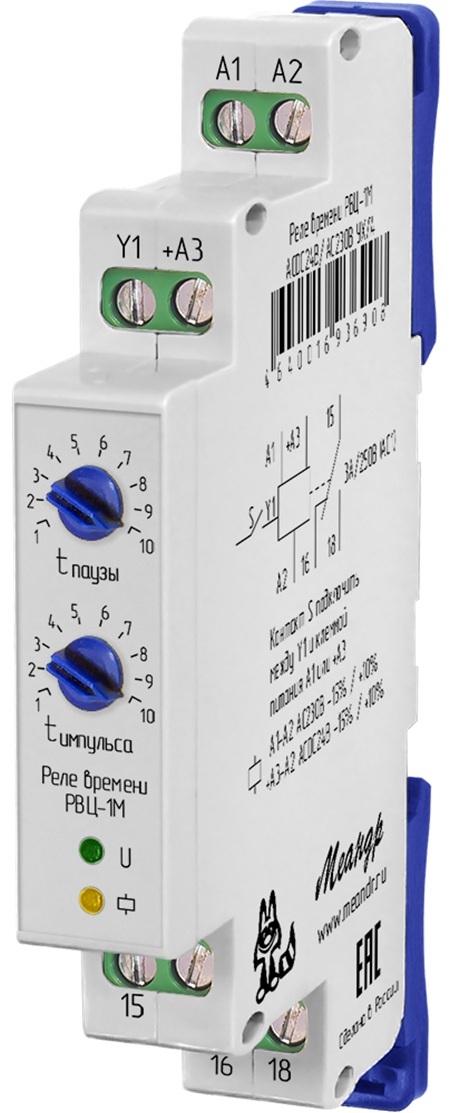

Реле времени циклическое РВЦ-1М

Назначение

Реле времени циклическое РВЦ-1М — модульное реле времени для коммутации электрических цепей в режиме повторяющегося цикла «импульс — пауза» с раздельно настраиваемыми длительностями. Применяется в системах автоматизации технологических процессов, где требуется периодическое включение и отключение нагрузки по таймеру: вентиляция, обогрев, освещение, рекламные вывески, насосы подкачки, полив, конвейерные линии.

Реле оснащено одной переключающей контактной группой, гальванически изолированной от цепей питания и управления. Питание реле универсальное — АСDC 24 В ±10 % или АС 230 В ±10 %, что позволяет применять одно изделие в шкафах автоматики с разными цепями питания.

Преимущества

РВЦ-1М — это универсальное циклическое реле в сверхтонком корпусе 13 мм (2/3 модуля), что особенно ценно при ограниченном месте на DIN-рейке. На боковой стороне корпуса установлен DIP-переключатель, которым выбираются один из 8 диапазонов выдержки времени (от 1 с до 30 ч) и одна из 4 диаграмм работы (7, 8, 9, 10). Внутри выбранного диапазона время импульса и паузы регулируется двумя независимыми поворотными ручками на лицевой панели — настройка ведётся плавно и независимо для каждого из двух интервалов.

В отличие от моделей с фиксированными настройками, РВЦ-1М поддерживает четыре диаграммы работы — циклическое начало с паузы или с импульса при подаче питания, а также режим однократного цикла по управляющему сигналу (диаграммы 9 и 10). Это позволяет использовать одно изделие в широком спектре задач — от непрерывного циклирования рекламных вывесок до отработки одного цикла по внешнему запуску.

Двухцветный индикатор на лицевой панели одновременно показывает наличие питания (U) и состояние встроенного реле (R), что упрощает диагностику и пуско-наладку без дополнительных приборов.

Ключевые особенности

• 8 диапазонов выдержки времени — от 1 с до 30 ч, выбираются DIP-переключателем
• 4 диаграммы работы (7, 8, 9, 10) — циклические и однократные, выбираются DIP-переключателем
• Плавная независимая регулировка времени импульса (t_и) и паузы (t_п) поворотными ручками
• Индикаторы состояния встроенного реле (R) и наличия питания (U)
• Сверхтонкий корпус 13 мм (2/3 модуля), монтаж на DIN-рейку

Диаграммы работы РВЦ-1М

Принцип работы

После подачи питания на клеммы A1, A2 (или +A3) встроенный микроконтроллер начинает выполнение цикла согласно выбранной диаграмме. Длительности импульса (t_и) и паузы (t_п) задаются независимо двумя поворотными ручками на лицевой панели внутри диапазона, выбранного DIP-переключателем (8 диапазонов от 1 с до 30 ч). По истечении заданного времени переключающий контакт (15–16–18) меняет состояние, после чего отсчитывается следующий интервал цикла.

В режимах 9 и 10 цикл выполняется однократно по управляющему сигналу — замыкание контакта S на клеммах Y1/+A3 запускает один полный цикл «импульс — пауза» или «пауза — импульс» соответственно. Это позволяет использовать РВЦ-1М как формирователь временной задержки с предварительной паузой по внешней команде.

Климатическое исполнение и места установки

РВЦ-1М выпускается в двух исполнениях по температуре: УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C). Изделие предназначено для монтажа на стандартную DIN-рейку шириной 35 мм. На рейке РВЦ-1М занимает 2/3 модуля (13 мм), что позволяет максимально плотно компоновать автоматику в шкафу. Степень защиты корпуса IP20 — изделие устанавливается в шкафы и щиты в сухих закрытых помещениях.

Где применяется РВЦ-1М

Информация для заказа

Пример схемы подключения
