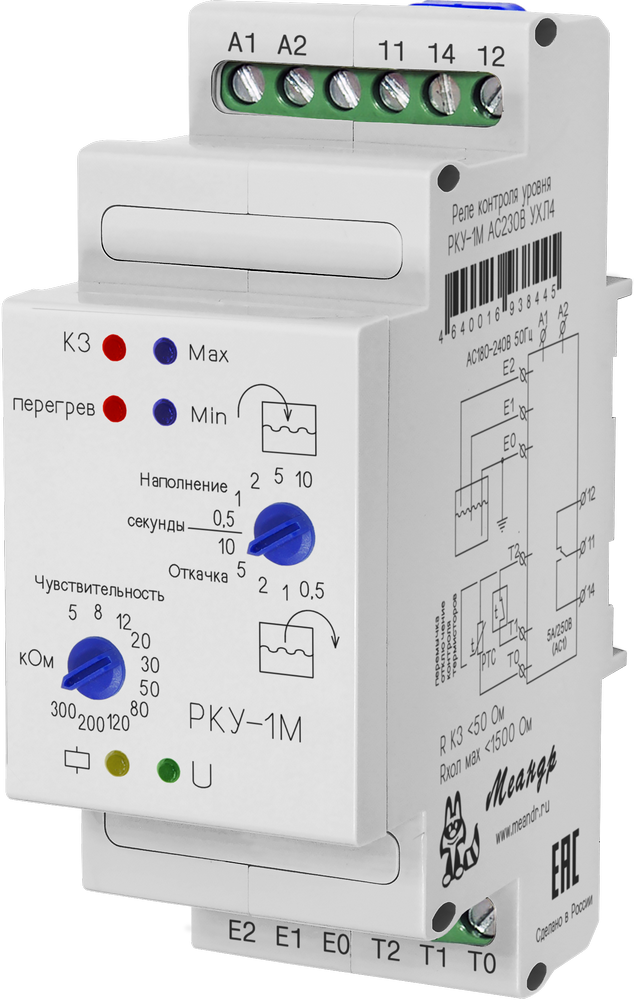

Реле контроля уровня РКУ-1М

Назначение

Реле контроля уровня жидкости РКУ-1М — модульное реле для автоматического управления электрооборудованием (насосами, клапанами, сигнализацией) в зависимости от уровня проводящей жидкости в резервуаре. Прибор работает в двух режимах: наполнение (поддержание уровня в баке) и откачка (поддержание уровня в источнике).

Реле оснащено одной переключающей контактной группой, гальванически изолированной от цепи измерения. Питание реле осуществляется от сети АС 230 В. Дополнительно встроена функция защиты двигателя насоса от перегрева по позисторным или биметаллическим термодатчикам.

Преимущества

РКУ-1М поддерживает работу с двумя датчиками уровня (нижний и верхний) и одним общим электродом, что позволяет реализовать классическую схему с двумя порогами включения и отключения насоса. Чувствительность каналов регулируется в широком диапазоне 5…300 кОм (10 фиксированных значений), что обеспечивает работу с жидкостями любой степени минерализации — от дистиллированной воды до сильно загрязнённых стоков.

Регулируемая задержка срабатывания 0,5…10 с (5 ступеней) исключает ложные срабатывания при волнах и пене и позволяет настроить прибор под конкретный технологический процесс.

Защита двигателя насоса — фирменная особенность РКУ-1М. К прибору подключаются позисторные или биметаллические термодатчики обмоток двигателя (до 6 позисторов в цепи). При перегреве реле автоматически отключает насос и блокирует повторный запуск до остывания. Дополнительно реализован контроль короткого замыкания цепи термодатчиков.

На датчики уровня подаётся безопасное низковольтное знакопеременное напряжение (не более 5 В), что исключает электрохимическую диффузию (растворение) металла электродов и многократно увеличивает срок их службы. Входы датчиков гальванически развязаны от питающей сети — высокая электробезопасность для обслуживающего персонала.

Ключевые особенности

• Два режима работы — наполнение бака и откачка из источника
• Регулировка чувствительности датчиков уровня от 5 до 300 кОм (10 ступеней)
• Регулируемая задержка срабатывания 0,5…10 с (5 ступеней)
• Работает с любыми проводящими жидкостями — пресная и морская вода, стоки, растворы
• Защита насоса от перегрева по позисторным или биметаллическим термодатчикам (до 6 шт.)
• Гальваническая развязка входов датчиков от сети — высокая электробезопасность
• Знакопеременное напряжение на датчиках — исключает диффузию металла электродов

Режимы работы РКУ-1М

Принцип работы

В резервуар погружаются три электрода: общий E0 (ниже самого нижнего рабочего уровня), нижний рабочий E1 и верхний рабочий E2. Между общим электродом и каждым из рабочих формируется измерительная цепь, в которой жидкость выступает в качестве проводника. Микроконтроллер реле непрерывно измеряет сопротивление этой цепи и сравнивает с порогом, заданным поворотным регулятором чувствительности (5…300 кОм).

При замыкании или размыкании цепи через жидкость по истечении регулируемой задержки переключается контактная группа 11–12 / 11–14, которая включает/отключает катушку магнитного пускателя насоса. Логика работы выбирается на лицевой панели (режим «наполнение» или «откачка»). При наличии встроенных термодатчиков в обмотках насоса прибор контролирует их сопротивление и отключает нагрузку при перегреве, не давая повторно включить насос до остывания.

На датчики уровня подаётся переменное (знакопеременное) напряжение не более 5 В — это исключает электролитическое растворение металла электродов и многократно продлевает их срок службы. Входы датчиков гальванически изолированы от сетевого питания реле.

Климатическое исполнение и места установки

РКУ-1М выпускается в двух исполнениях по температуре: УХЛ4 (−25…+55 °C) и УХЛ2 (−40…+55 °C). Изделие монтируется на стандартную DIN-рейку 35 мм. Степень защиты корпуса — IP40, клеммных соединений — IP20. Изделие предназначено для установки в шкафы и щиты в сухих закрытых помещениях; сами электроды уровня устанавливаются в контролируемом резервуаре в защитном исполнении.

Где применяется РКУ-1М

Информация для заказа

Пример схемы подключения
