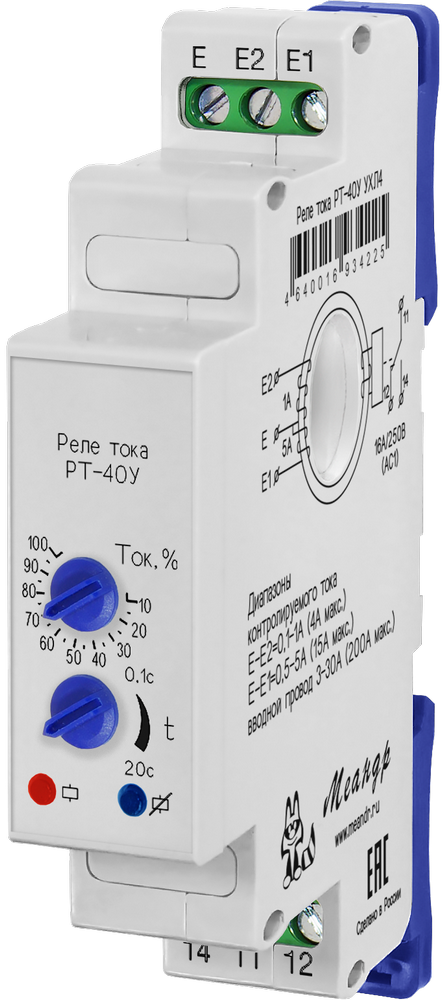

Реле контроля тока РТ-40У
Реле контроля тока РТ-40У
Написать отзыв
3 854.00 ₽
В корзину

Реле контроля тока РТ-40У

4640016934225
Написать отзыв
+ −

Минимальное количество для товара "Реле контроля тока РТ-40У" 1.

Список вариантов товара
Бренд
МЕАНДР
Габаритные размеры
18х93х63 мм
Гарантия производителя
2 года
Гистерезис по отношению к пороговому значению тока
10%
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4), -40 - +55 (УХЛ2)
Измерительная цепь
E-E2 (0.1-1А), E-E1 (0.5-5А), встроенный трансформатор тока (бесконтактный способ измерения) (3-30А)
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4, УХЛ2
Количество и тип контактов
1 переключающий бистабильный
Максимальная коммутируемая мощность (DC30В), не более
480Вт
Максимальная коммутируемая мощность (АС1 250В), не более
4000Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1)
400В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (AC1 активная, резистивная), А
16
Максимальный коммутируемый ток (DC), А
16
Масса брутто, не более
0.095кг
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Относительная влажность воздуха
до 80% (при 25°С)
Питание
от контролируемого тока
Погрешность измерения тока
10%
Погрешность установки порога срабатывания реле
15%
Полное наименование
Реле РТ-40У УХЛ4
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемая задержка срабатывания
0.2-20с
Регулируемый порог срабатывания от максимального значения тока
10-100%
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Термическая устойчивость при 25°C длительностью не более 1 мин
E-E2 (1А) - 4А, E-E1 (5А) -15А, встроенный трансформатор тока (3-30А) - 200А
Частота
50Гц
Частота тока
45-65Гц, 400Гц (по исполнениям)

Руководство по эксплутации (rt-40u-v09.pdf, 315 Kb) [Скачать]

3d модель (Assem__RT-40U_2019.zip, 1,468 Kb) [Скачать]
