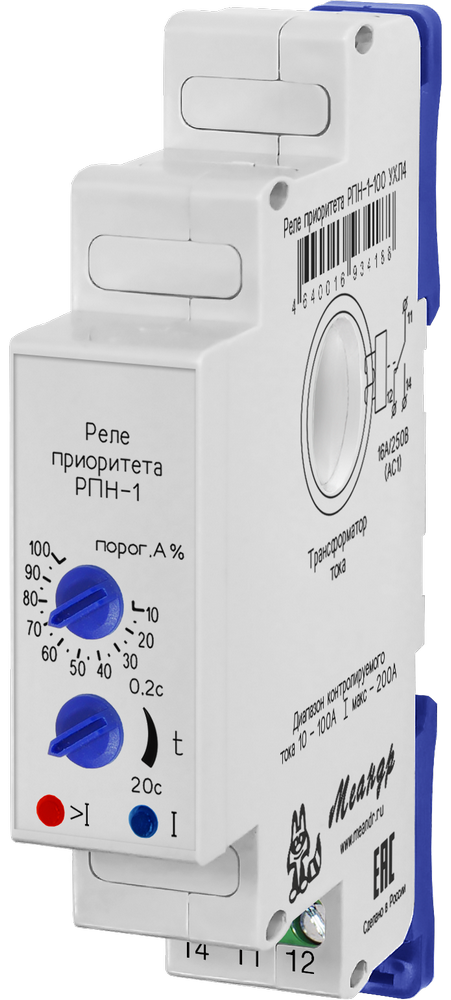

Реле приоритета нагрузки РПН-1-100
Реле приоритета нагрузки РПН-1-100
Написать отзыв
3 176.00 ₽
В корзину

Реле приоритета нагрузки РПН-1-100

4640016934188
Написать отзыв
+ −

Минимальное количество для товара "Реле приоритета нагрузки РПН-1-100" 1.

Список вариантов товара
Бренд
МЕАНДР
Габаритные размеры
18х93х62 мм
Гарантия производителя
2 года
Гистерезис по отношению к пороговому значению тока
10%
Диапазон контролируемого тока, А
10-100
Диапазон рабочих температур, °C (по исполнениям)
-25 - +55 (УХЛ4)
Климатическое исполнение
УХЛ4
Климатическое исполнение ГОСТ 15150-69 (по исполнениям)
УХЛ4
Количество и тип контактов
1 переключающий
Максимальная коммутируемая мощность (DC30В), не более
480Вт
Максимальная коммутируемая мощность (АС1 250В), не более
4000Вт
Максимальная механическая износостойкость контактов, не менее
10000000 циклов
Максимальная электрическая износостойкость контактов, не менее
100000 циклов (цикл Вкл. 1с / Выкл. 9с)
Максимальное коммутируемое напряжение (AC1)
400В
Максимальное коммутируемое напряжение (DC)
30В
Максимальное напряжение между цепями питания и контактами реле
AC2000В (50Гц - 1мин)
Максимальный коммутируемый ток (
30
Максимальный коммутируемый ток (AC1 активная, резистивная), А
16
Максимальный коммутируемый ток (DC), А
16
Масса брутто, не более
0.08кг
Момент затяжки винтового соединения клеммы, не более
0.4Н*м (шлицевая отвёртка 0.6*3.5мм)
Номинальное коммутируемое напряжение
250В
Относительная влажность воздуха
до 80% (при 25°С)
Перегрузка по току (длительность 100 мс), не более
250А
Питание
от контролируемого тока
Погрешность измерения тока
10%
Погрешность при изменении температуры на ± 1°С
-0.1-0.3%
Погрешность установки порога срабатывания реле
15%
Полное наименование
Реле РПН-1-100 УХЛ4
Помехоустойчивость ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ / 5кГц)
Помехоустойчивость ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Потребляемая мощность, не более
2Вт
Производитель
МЕАНДР
Рабочее положение в пространстве
произвольное
Регулируемая задержка срабатывания
0.2-20с
Регулируемый порог срабатывания от максимального значения тока
10-100%
Режим работы
круглосуточный
Сечение подключаемых проводов
0.35-2.5мм²
Срок службы
10 лет
Степень загрязнения в соответствии с ГОСТ 9920-89
2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96
IP40 / IP20
Температура хранения, °С
-40 - +70
Частота тока
50Гц

Руководство по эксплутации (rpn-1-v11.pdf, 297 Kb) [Скачать]

Руководство по эксплутации (rpn-1-v10.pdf, 297 Kb) [Скачать]

3d модель (Assem_RPN-1.zip, 1,179 Kb) [Скачать]
